Schelinger modulový trojpólový istič C 20A na DIN lištu BM-A02-G7-3P-C20

Podrobný popis

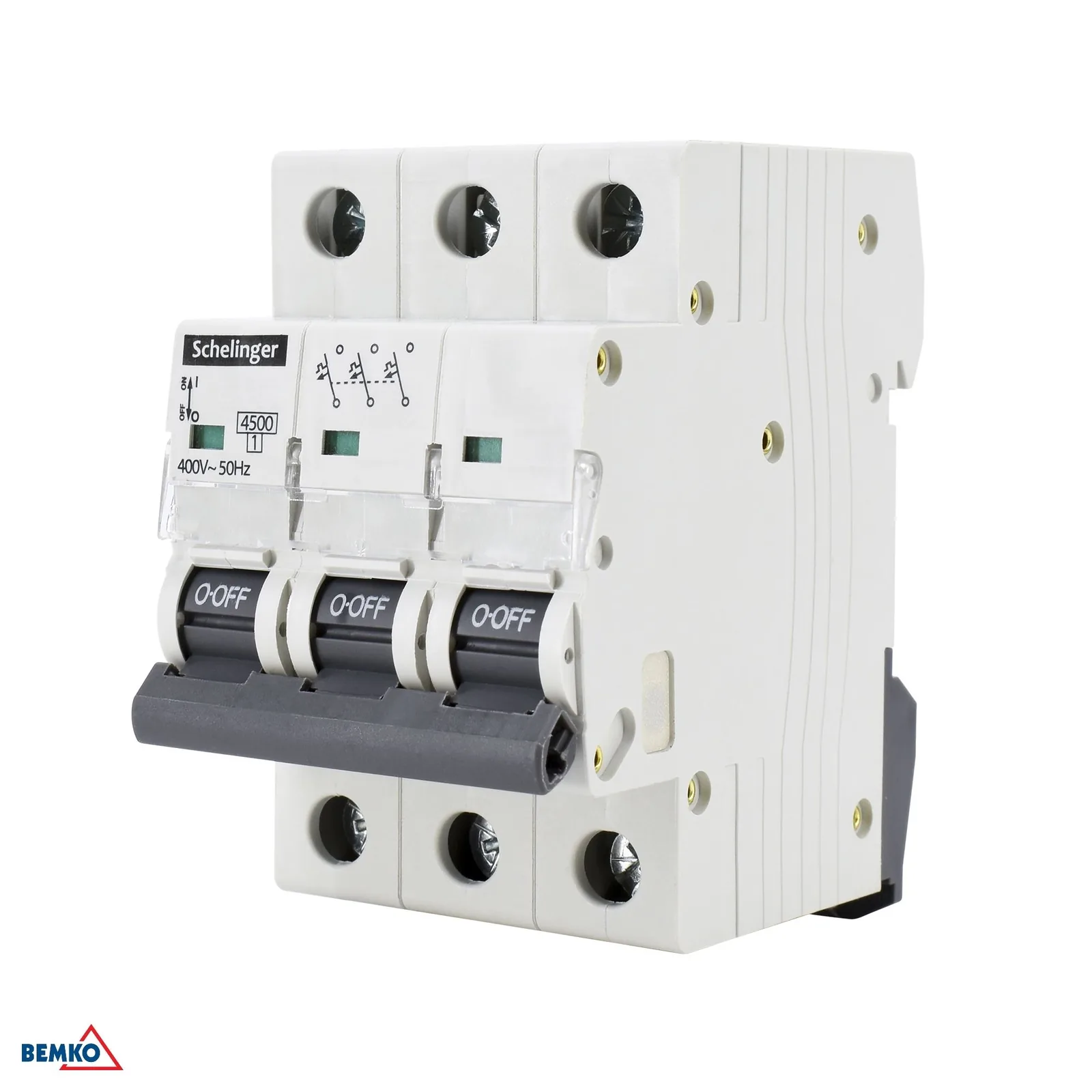

Schelinger modulový trojpólový istič C 20 A na DIN lištu

Modulový trojpólový istič Schelinger je určený na spoľahlivú ochranu trojfázových elektrických okruhov pred nadprúdom a skratom. Vďaka menovitému prúdu 20 A, charakteristike C a vypínacej schopnosti 4 500 A je vhodný do rozvodníc a inštalácií, kde je potrebná stabilná ochrana obvodov s bežnými spínacími nárazmi pri zapnutí.

• Trojpólové vyhotovenie pre trojfázové zapojenie
• Menovitý prúd 20 A
• Vypínacia charakteristika C
• Vypínacia schopnosť 4 500 A
• Montáž na DIN lištu 35 mm
• Kompaktné modulové vyhotovenie so šírkou 3 moduly

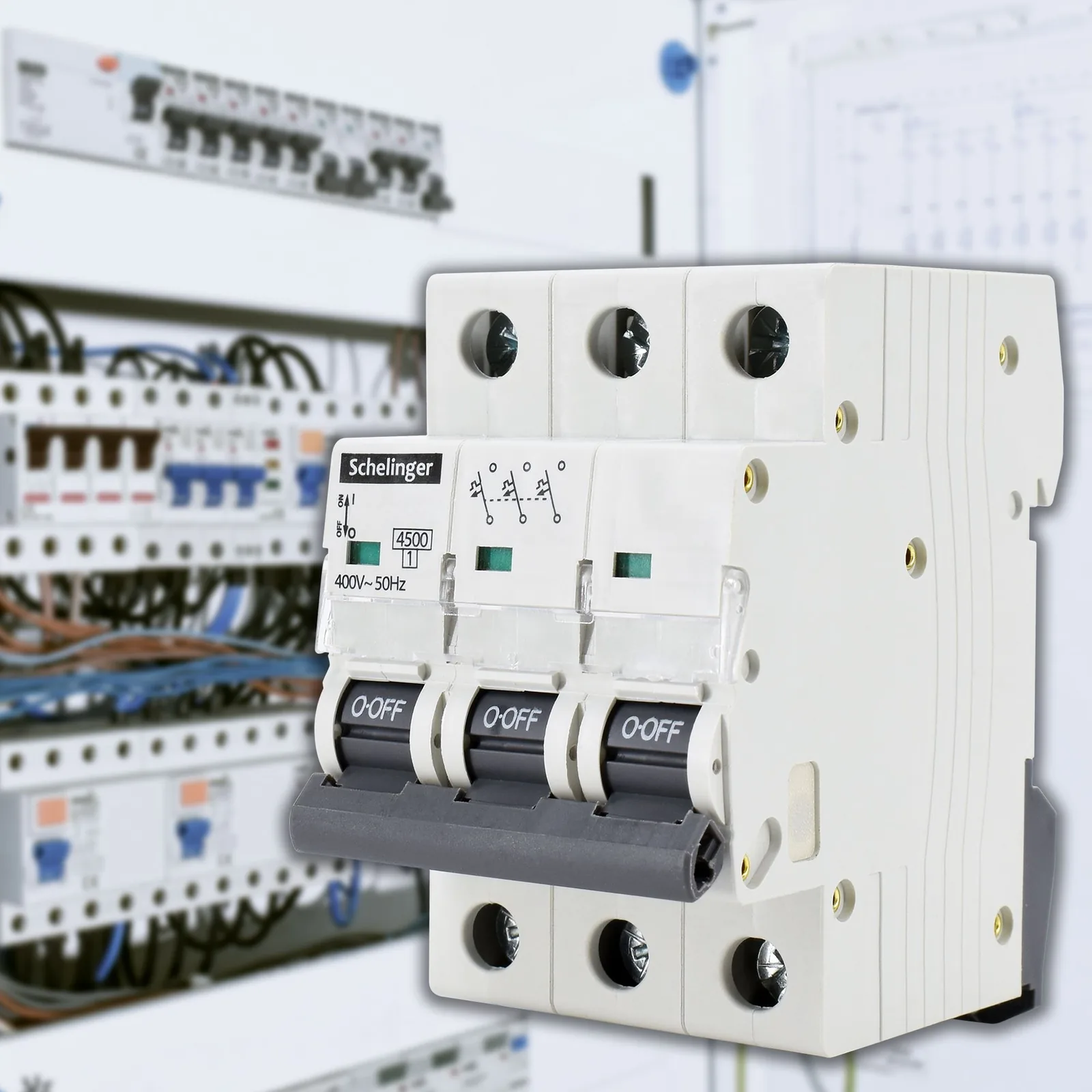

Spoľahlivá ochrana pre rozvodnice a inštalácie

Tento istič pracuje pri menovitom napätí 400 V AC 50/60 Hz a má izolačné napätie Ui 415 V. Stupeň krytia IP20 zodpovedá použitiu v rozvodnici alebo inom krytom elektrickom zariadení. Prevádzková teplota od -5 °C do +30 °C umožňuje bežné vnútorné nasadenie.

• Menovité napätie 400 V AC 50/60 Hz
• Izolačné napätie Ui 415 V
• Prepätie Uimp 4 kV
• Stupeň krytia IP20
• Prevádzková teplota od -5 °C do +30 °C

Použitie a kompatibilita

Istič je určený na montáž na DIN/TH/THS lištu so šírkou 35 mm. Vďaka trojpólovému prevedeniu je vhodný pre trojfázové elektrické obvody v domácich, komerčných aj menších priemyselných rozvodoch, kde je potrebné presné istenie a ochrana vedenia.

• Určený na DIN/TH/THS lištu 35 mm
• Vhodný pre trojfázové elektrické obvody
• Použitie v rozvodniciach a elektrických rozvodoch
• Kompaktné modulové prevedenie pre jednoduchú inštaláciu

Technické parametre

• Kartónové balenie: 40 ks
• Vypínacia charakteristika: C
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V AC 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 20 A
• Vypínacia schopnosť pri skrate: Icn: 4 500 A
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prepätie: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
