Schelinger modulový trojpólový istič B16 16A na DIN lištu BM-A02-G7-3P-B16

Podrobný popis

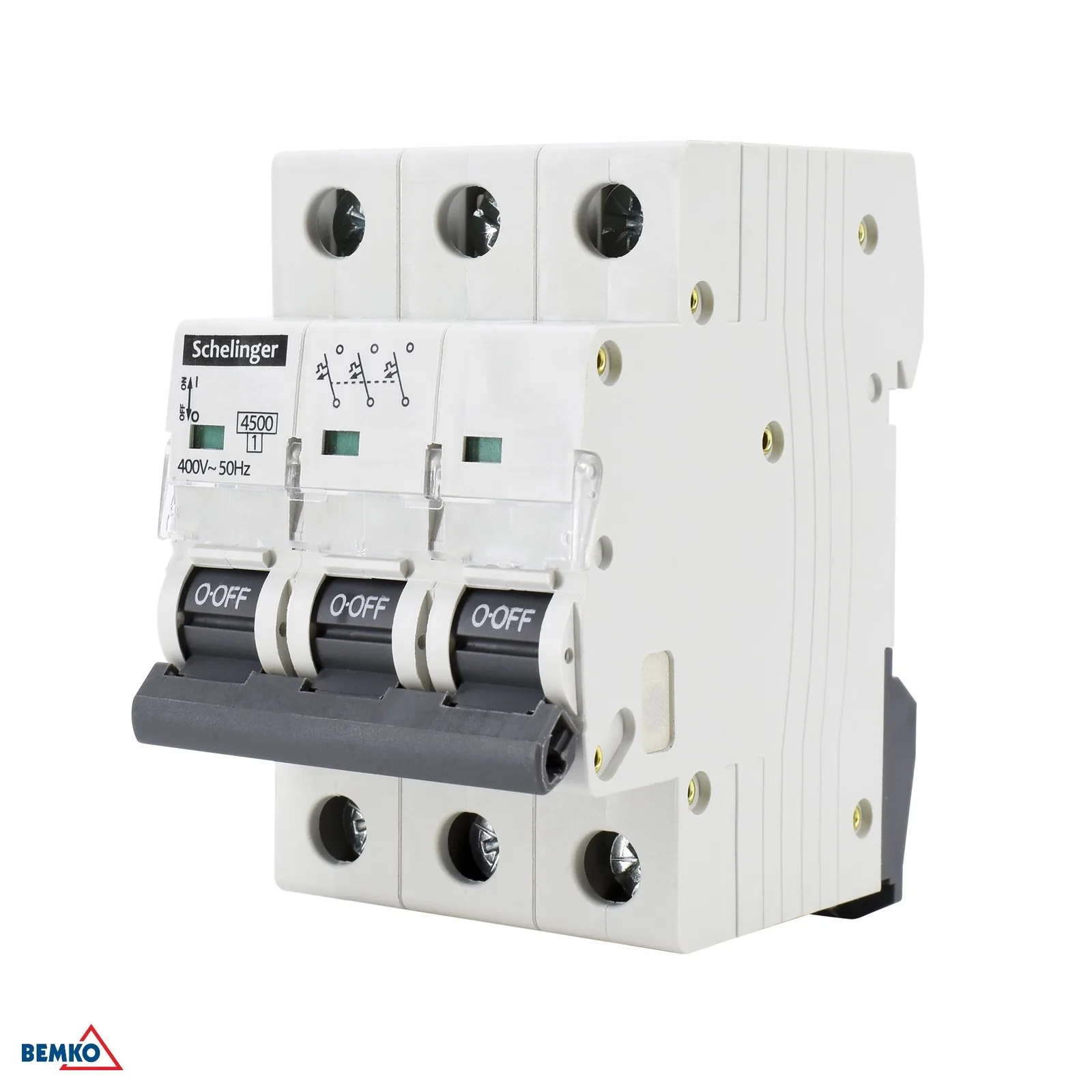

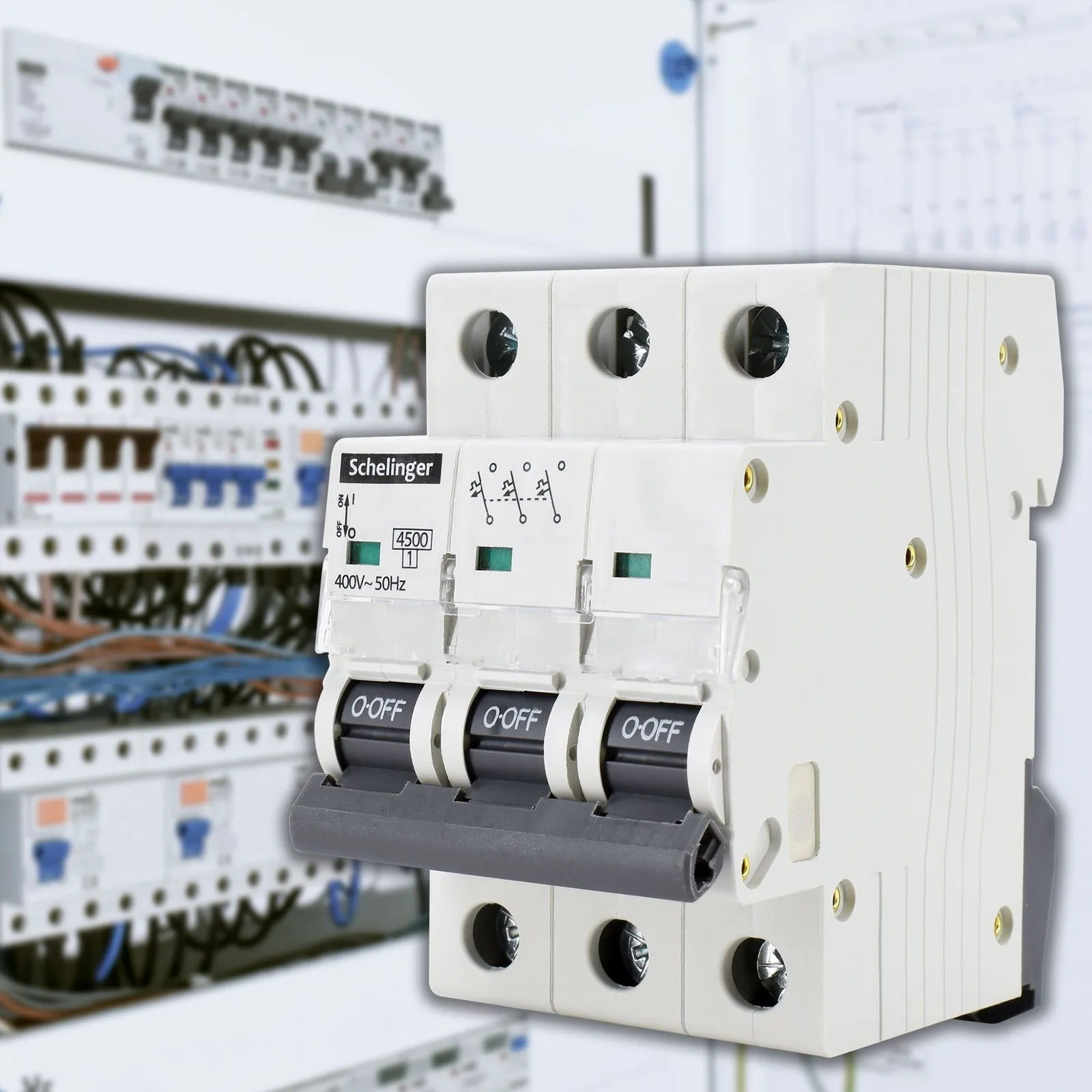

Schelinger modulový trojpólový istič B16 16A na DIN lištu

Modulový trojpólový istič Schelinger B16 je určený na spoľahlivú ochranu trojfázových elektrických okruhov. Vďaka menovitému prúdu 16 A, charakteristike B a vypínacej schopnosti 4500 A pomáha chrániť inštaláciu pred preťažením a skratom v bežných domácich aj technických rozvodoch. Kompaktné 3-modulové vyhotovenie je vhodné na montáž na 35 mm DIN lištu a v rozvádzači zaberie minimum miesta. Istič pracuje pri menovitom napätí 400 V~ 50/60 Hz a má stupeň krytia IP20, takže je určený na montáž do uzavretých elektroinštalačných rozvádzačov.

• trojpólové vyhotovenie pre trojfázové okruhy
• menovitý prúd 16 A
• charakteristika B pre rýchlejšiu reakciu pri bežných rozbehových prúdoch
• vypínacia schopnosť Icn 4500 A
• montáž na 35 mm DIN lištu
• kompaktné 3-modulové prevedenie

Výhody a použitie

Tento istič je vhodný najmä tam, kde je potrebné bezpečne chrániť tri fázy v jednom prístroji. Uplatní sa v rozvádzačoch pre domové aj menšie komerčné inštalácie, kde sa vyžaduje prehľadné a úsporné riešenie. Charakteristika B je bežnou voľbou pre okruhy s nižšími nárazovými prúdmi, takže je praktická pri štandardných svetelných a zásuvkových vetvách alebo pri ďalších bežných spotrebičoch podľa návrhu elektroinštalácie.

• vhodný pre trojfázové rozvody
• pre prehľadné usporiadanie v rozvádzači
• pomáha chrániť vedenie pred preťažením a skratom
• určený na použitie v elektroinštalačných rozvádzačoch

Montáž a kompatibilita

Istič je určený na montáž na DIN/TH/THS lištu so šírkou 35 mm. Vďaka tomu je kompatibilný s bežnými rozvádzačmi a modulovými systémami, kde sa používa štandardizované uchytenie na lištu. Pred montážou vždy overte zodpovedajúce technické podmienky rozvádzača a projektu elektroinštalácie.

• montáž na DIN/TH/THS lištu 35 mm
• kompatibilný s modulovými rozvádzačmi
• vhodný na štandardné inštalačné vyhotovenia

Technické parametre

• Značka: Schelinger
• Produktový kód: BM-A02-G7-3P-B16
• EAN: 5900280954251
• Menovitý prúd: 16 A
• Menovité napätie: 400 V~ 50/60 Hz
• Počet pólov: 3
• Počet modulov: 3
• Charakteristika vypínania: B
• Vypínacia schopnosť pri skratu: 4500 A
• Menovité izolačné napätie: Ui 415 V
• Impulzné prepätie: Uimp 4 kV
• Stupeň krytia: IP20
• Pracovná teplota: -5 °C až +30 °C
• Rozmery: 53 × 69 × 81 mm
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Energetická obmedzovacia trieda: 1
• Balenie: 4 ks
• Kartón: 40 ks
