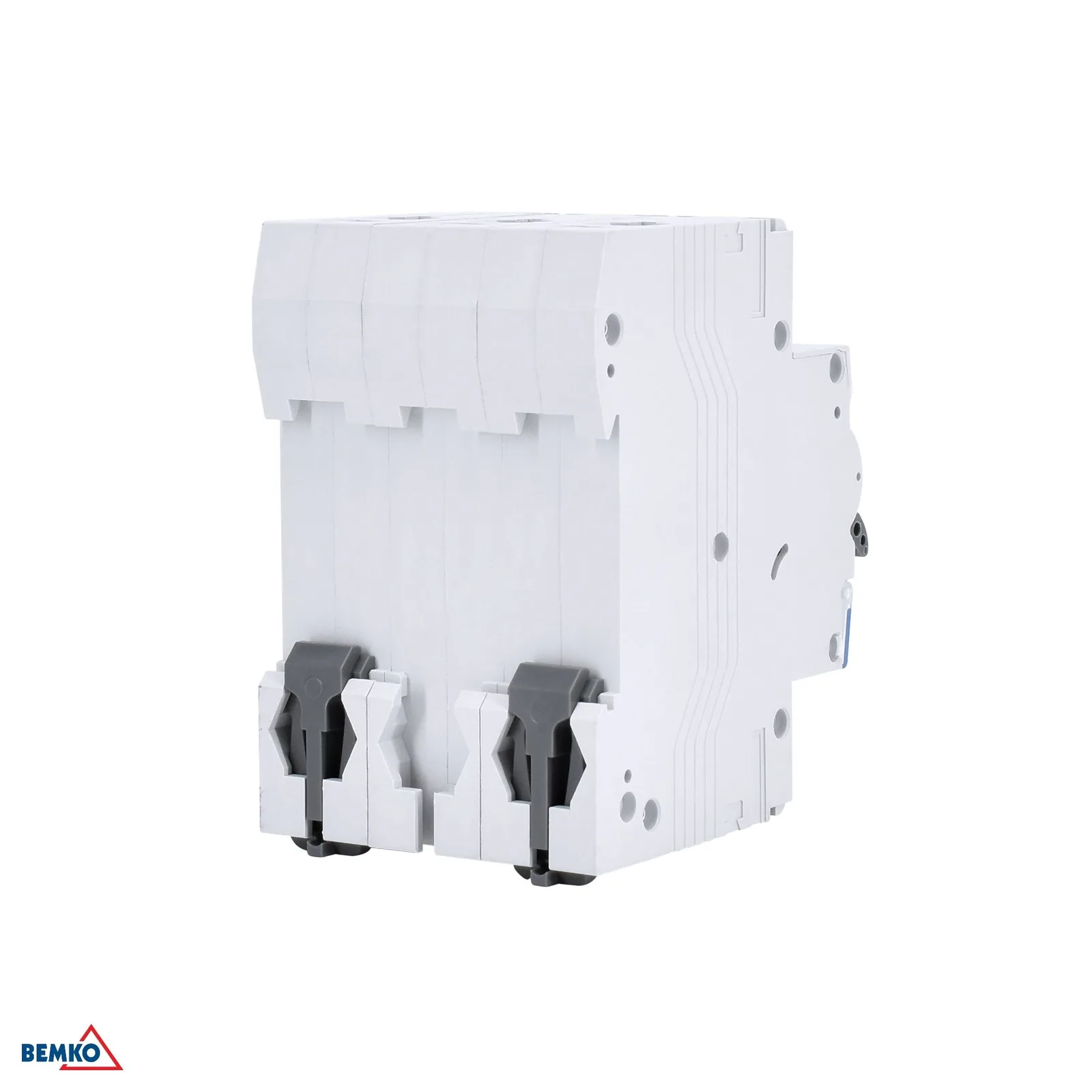

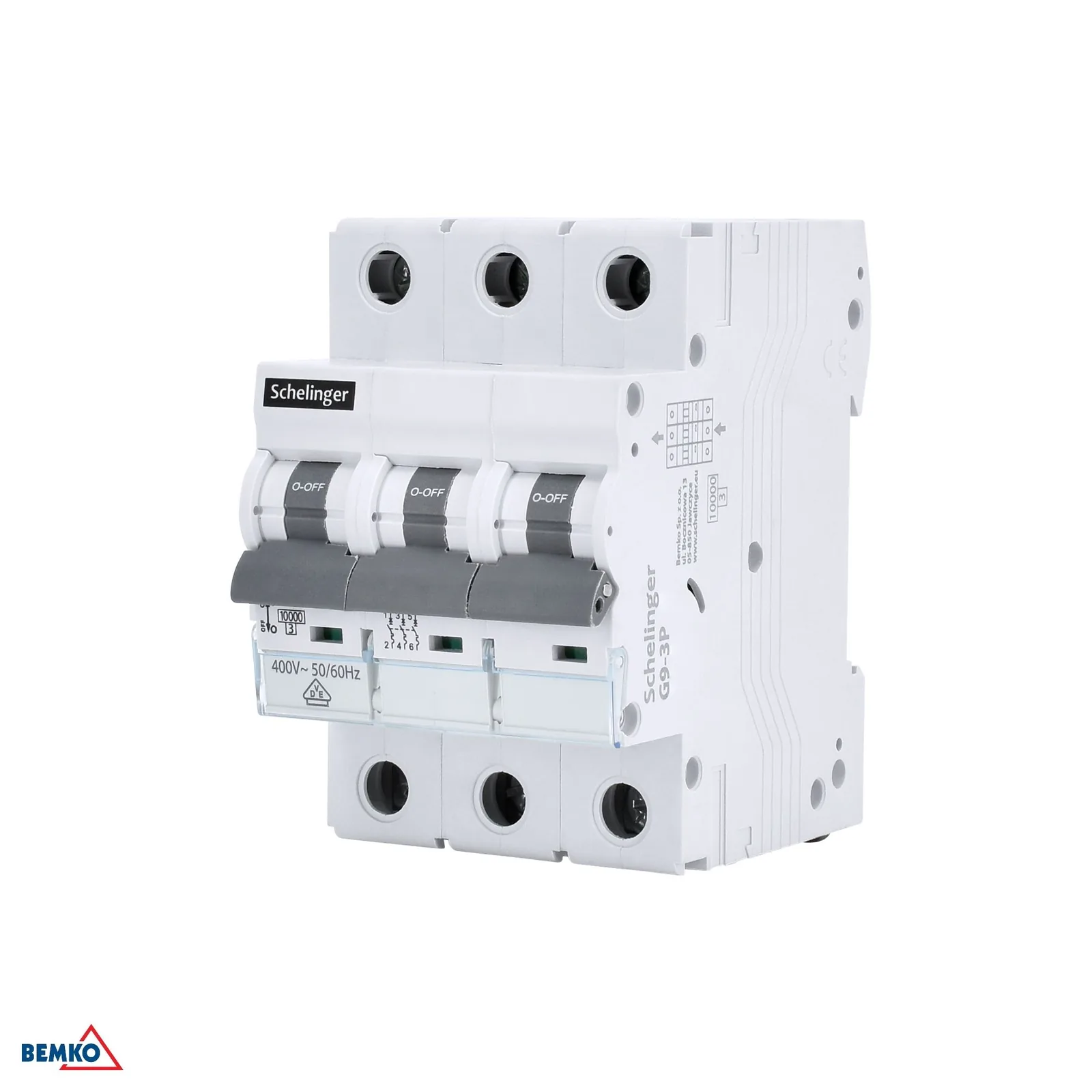

Schelinger modulový trojpólový istič B10 10A 10 kA BM-A02-G9-3P-B10

Podrobný popis

Schelinger modulový trojpólový istič B10 10A 10 kA

Modulový trojpólový istič Schelinger B10 je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka menovitému prúdu 10 A, vypínacej schopnosti 10 kA a charakteristike B je vhodný pre bežné obvody s nižším rozbehovým prúdom. Trojmodulové vyhotovenie uľahčuje montáž do rozvádzača a kompaktné rozmery šetria miesto na DIN lište.

• Trojpólové vyhotovenie pre ochranu troch vodičov súčasne
• Charakteristika B pre štandardné obvody s nižším nábehovým prúdom
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany
• Menovitý prúd 10 A
• Kompaktné modulové vyhotovenie so šírkou 3 moduly

Hlavné výhody

Tento istič je praktickou voľbou do rozvádzačov, kde je potrebná prehľadná a účinná ochrana obvodov. Menovité napätie 400 V AC pri frekvencii 50/60 Hz, izolačné napätie 400 V a impulzné napätie 4 kV potvrdzujú použitie v bežných elektroinštaláciách. Krytie IP20 zodpovedá montáži do rozvádzača v interiéri.

• Spoľahlivá ochrana pred preťažením a skratom
• Vhodný do bežných rozvádzačov a modulových zostáv
• Krytie IP20 pre montáž v interiéri
• Pracovný teplotný rozsah od -5 °C do +30 °C
• Overená značka Schelinger

Použitie a kompatibilita

Istič je vhodný pre modulové rozvádzače a elektrické inštalácie, kde sa vyžaduje trojpólová ochrana s menovitým prúdom 10 A. Vďaka trom modulom je kompatibilný s bežnými rozvádzačovými systémami určenými pre montáž na DIN lištu. Pred inštaláciou je potrebné overiť zhodu s projektom a požiadavkami konkrétnej elektroinštalácie.

• Určený pre modulové rozvádzače na DIN lištu
• Trojpólové riešenie pre vhodné trojfázové aplikácie
• Pred montážou odporúčame overiť technické požiadavky inštalácie

Technické parametre

• Kartón: 40 ks
• Charakteristika: B
• Výška: 53 mm
• Izolačné napätie: Ui 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 10 A
• Vypínacia schopnosť pri skrate: Icn 10 000 A
• Stupeň krytia (IP): IP20
• Impulzné napätie: Uimp 4 kV
• Šírka: 69 mm
• Značka: Schelinger
