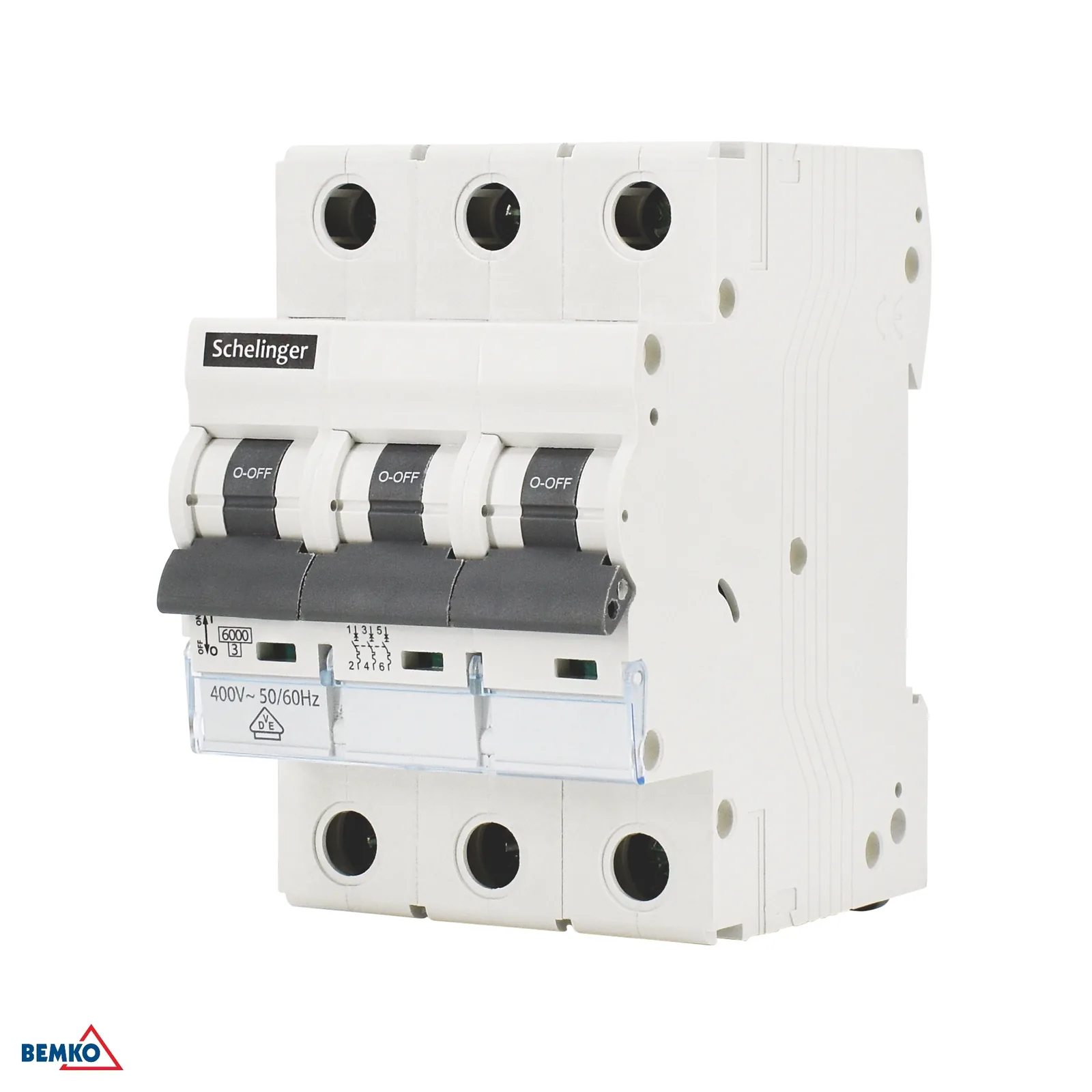

Schelinger modulový trojpólový istič 6A, charakteristika B, 6 kA BM-A02-G8-3P-B06

Podrobný popis

Schelinger modulový trojpólový istič 6 A, charakteristika B, 6 kA

Modulový trojpólový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka menovitému prúdu 6 A, vypínacej schopnosti 6 kA a charakteristike B je vhodný pre bežné inštalácie, kde je dôležitá citlivá a rýchla reakcia na nadprúdy. Kompaktné modulové vyhotovenie so šírkou 53 mm a 3 modulmi umožňuje jednoduchú montáž do rozvádzača na DIN lištu. Menovité napätie 400 V AC pri frekvencii 50/60 Hz a izolačné napätie Ui 400 V potvrdzujú použitie v štandardných sieťach nízkeho napätia.

• Trojpólové vyhotovenie pre ochranu troch vodičov alebo trojfázového obvodu
• Charakteristika B na rýchlejšiu reakciu pri nadprúde
• Menovitý prúd 6 A
• Vypínacia schopnosť 6 kA
• Kompaktné modulové prevedenie so 3 modulmi
• Vhodný na montáž do rozvádzača na DIN lištu

Použitie a výhody

Tento istič je vhodný najmä pre okruhy, kde sa vyžaduje presná ochrana pri menšom menovitom prúde. Uplatní sa v domových aj technických rozvádzačoch, pri ochrane vybraných vetiev elektroinštalácie a v aplikáciách, kde je potrebné zachovať prehľadné modulové usporiadanie. Prevádzkový rozsah teplôt od -5 °C do +30 °C umožňuje používanie v bežných vnútorných podmienkach. Stupeň krytia IP20 je typický pre inštaláciu do uzavretého rozvádzača, kde je zariadenie chránené pred dotykom s živými časťami.

• Vhodný pre bežné vnútorné rozvádzače
• Pomáha chrániť obvod pred preťažením a skratom
• Prehľadné modulové osadenie v rozvádzači
• Určený do štandardných podmienok interiérovej inštalácie

Technické parametre

• Kartónové balenie: 40 ks
• Charakteristika: B
• Výška: 69 mm
• Izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: 400 V AC, 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: 6 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Stupeň krytia (IP): IP20
• Napäťová odolnosť impulzom: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
