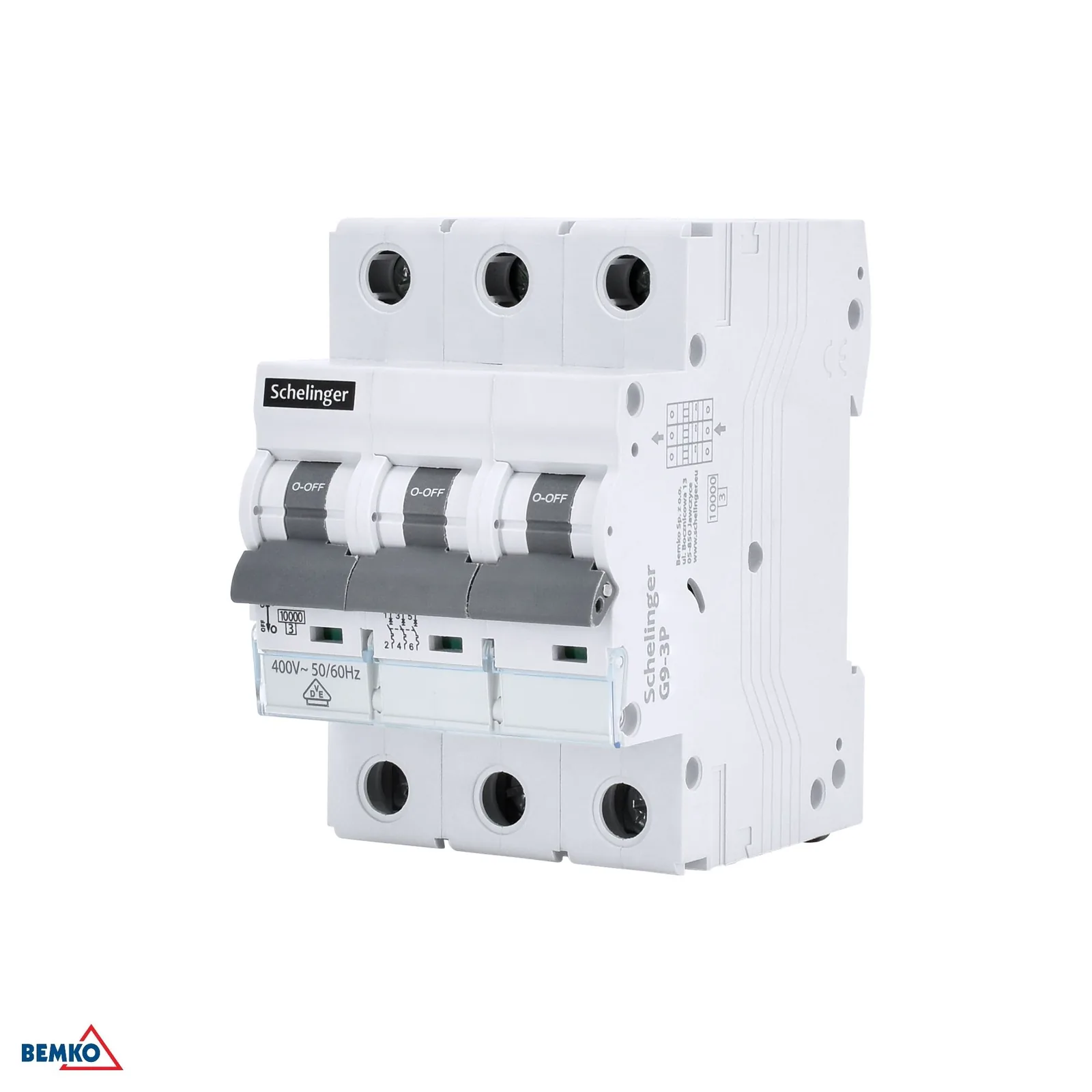

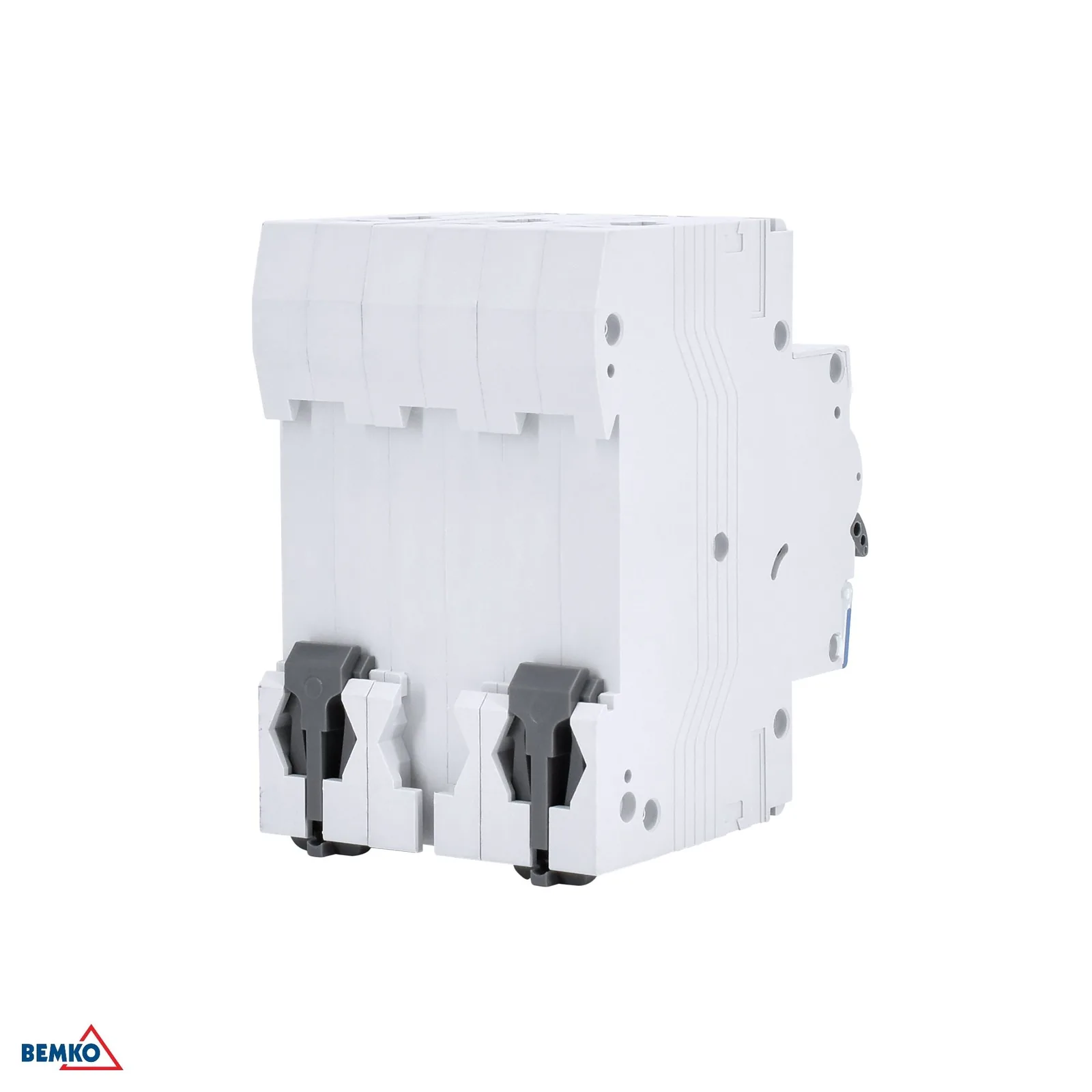

Schelinger modulový trojpólový istič 32A C 10 kA BM-A02-G9-3P-C32

Podrobný popis

Schelinger modulový trojpólový istič 32 A C 10 kA

Modulový trojpólový istič Schelinger je určený na spoľahlivú ochranu trojfázových elektrických obvodov pred preťažením a skratom. Vďaka menovitému prúdu 32 A, charakteristike C a vypínacej schopnosti 10 kA je vhodný do rozvádzačov, kde je dôležitá istota, prehľadnosť a kompaktné modulové vyhotovenie. Tento istič pracuje pri menovitom napätí 400 V~ 50/60 Hz a má 3-modulové prevedenie, takže sa jednoducho začlení do bežných rozvádzačových zostáv. Jeho rozmery 53 × 81 × 69 mm uľahčujú montáž aj pri obmedzenom priestore. K dispozícii je tiež stupeň krytia IP20 pre použitie vo vnútorných inštaláciách.

• Trojpólové vyhotovenie pre trojfázové okruhy
• Menovitý prúd 32 A pre bežné silovejšie elektrické vetvy
• Charakteristika C vhodná pre obvody s mierne vyššími nábehovými prúdmi
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany
• Kompaktné 3-modulové vyhotovenie do rozvádzača
• Určený pre vnútorné elektroinštalácie s krytím IP20

Použitie a prínos

Istič je vhodný do rozvádzačov v domácnostiach, dielňach, menších prevádzkach aj v technických inštaláciách, kde je potrebná ochrana trojfázových obvodov. Menovitý prúd 32 A a charakteristika C pomáhajú pri napájaní okruhov, v ktorých sa môžu objavovať krátkodobé nábehové prúdy bez nechceného vypínania. Menovité napätie 400 V~ a krátkodobá prepäťová odolnosť Uimp 4 kV zodpovedajú bežným požiadavkám na rozvádzačové aplikácie. Prevádzkový rozsah -5 °C až +30 °C umožňuje použitie v štandardných vnútorných podmienkach.

• Vhodný do modulových rozvádzačov
• Ochrana trojfázových elektrických obvodov
• Stabilná prevádzka pri bežných vnútorných podmienkach
• Prehľadné a úsporné riešenie vďaka 3 modulom

Kompatibilita

Produkt je určený pre inštalácie s menovitým napätím 400 V~ 50/60 Hz a pre obvody, ktoré vyžadujú trojpólové modulové riešenie. Hodí sa do štandardných rozvádzačov a elektroinštalácií, kde je potrebný istič s menovitým prúdom 32 A a charakteristikou C.

• Trojfázové obvody 400 V~
• Modulové rozvádzače
• Inštalácie s požiadavkou na 3-pólový istič
• Obvody s menovitým prúdom 32 A

Technické parametre

• Kartón: 40 ks
• Charakteristika: C
• Výška: 69 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 3
• Balenie: 4 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 32 A
• Vypínacia schopnosť pri skrate: Icn: 10 000 A
• Stupeň krytia (IP): IP20
• Prepätťová odolnosť: Uimp: 4 kV
• Šírka: 53 mm
• Značka: Schelinger
