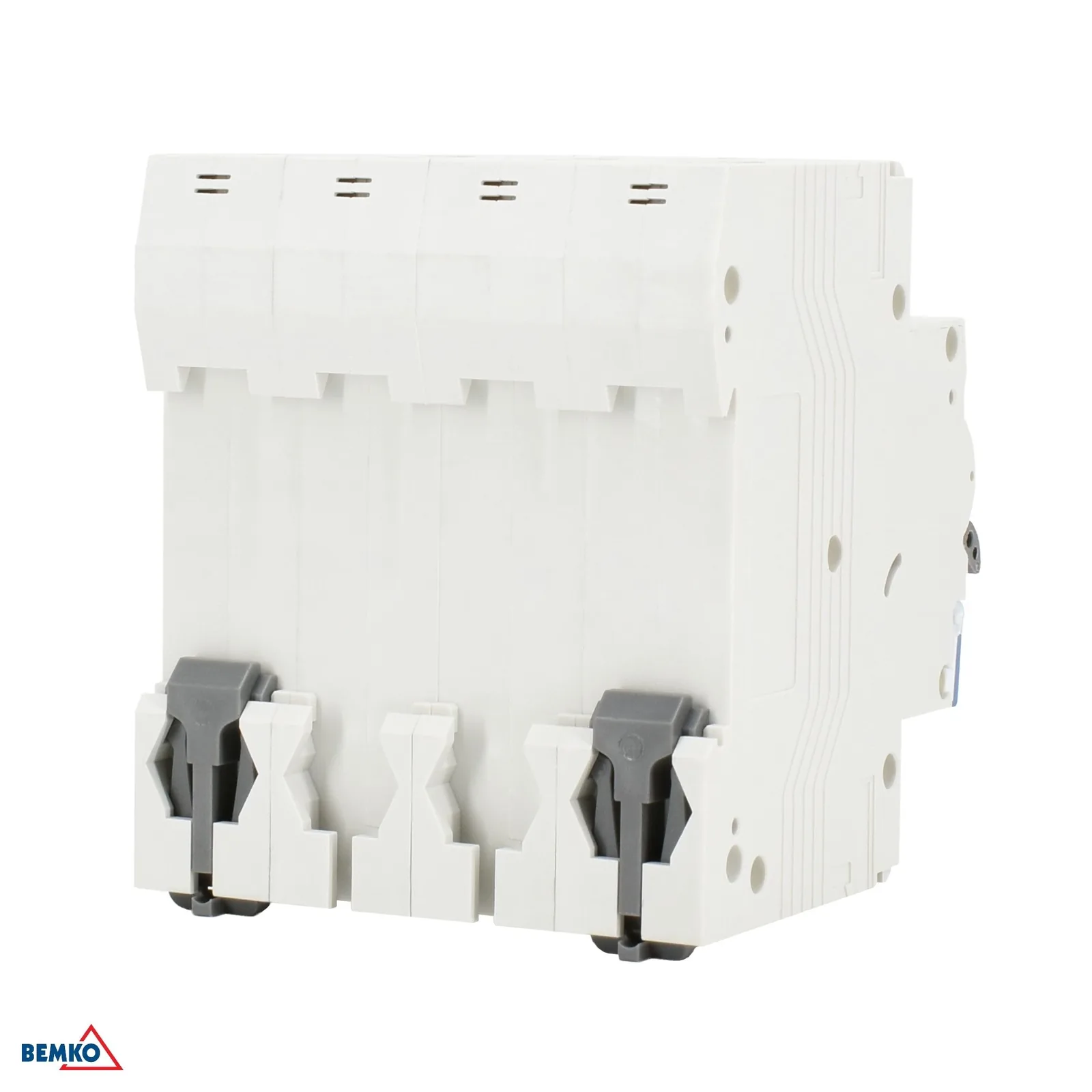

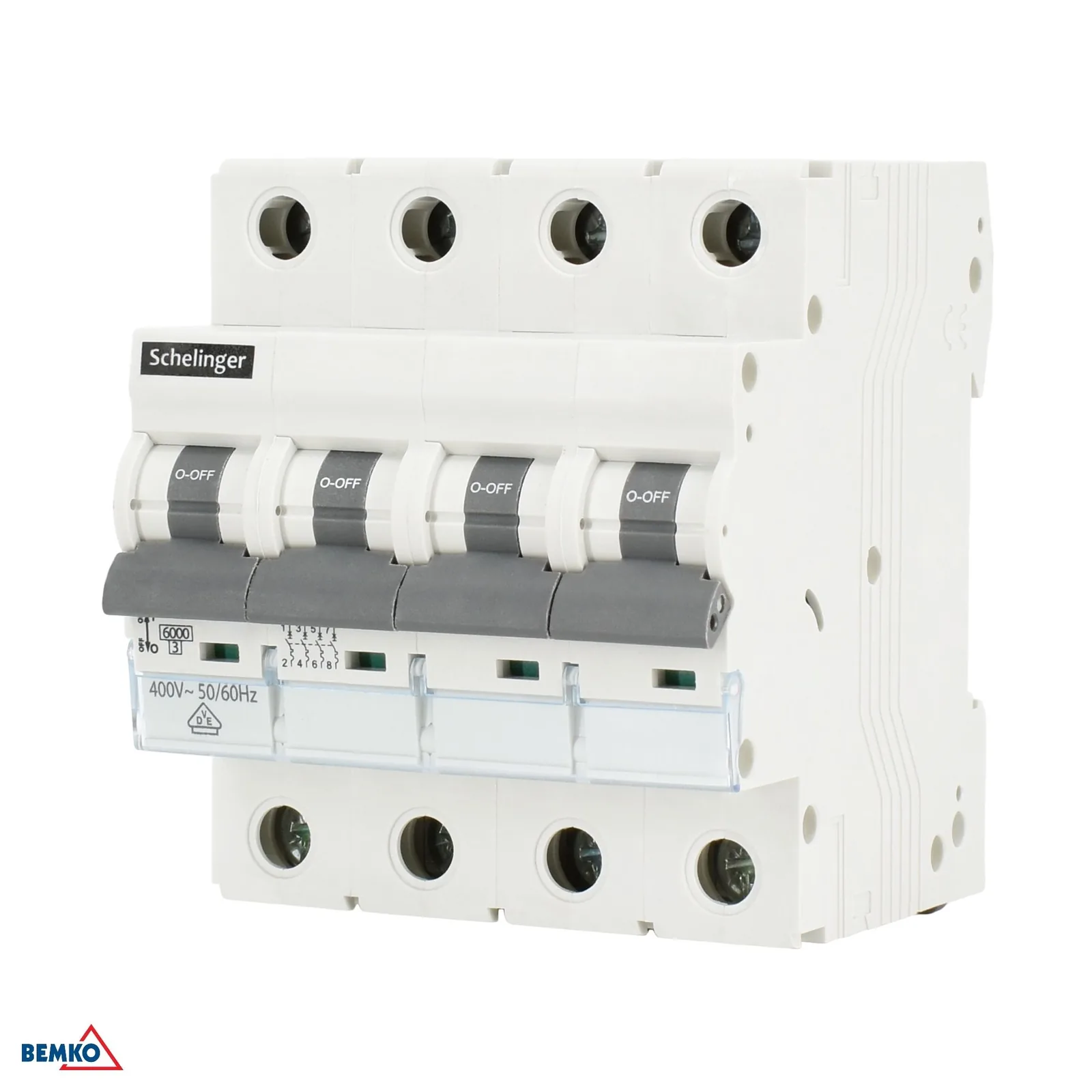

Schelinger modulový štvorpólový istič 16A, charakteristika B, 6 kA, 400 V BM-A02-G8-4P-B16

Podrobný popis

Schelinger modulový štvorpólový istič 16 A, charakteristika B, 6 kA

Schelinger modulový štvorpólový istič 16 A je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike B je vhodný najmä tam, kde sa používajú bežné odporové a osvetľovacie okruhy s nižšími nábehovými prúdmi. Kompaktné modulové vyhotovenie so šírkou 4 modulov je vhodné na montáž do rozvádzača na DIN lištu. Istič je dimenzovaný na menovité napätie 400 V~ 50/60 Hz, má menovitý prúd 16 A a vypínaciu schopnosť pri skrate 6 kA, čo z neho robí praktické riešenie pre domácnosti aj menšie komerčné inštalácie.

• Štvorpólové vyhotovenie pre ochranu viacerých vodičov v jednom obvode.
• Charakteristika B pre bežné okruhy s nižším nábehovým prúdom.
• Menovitý prúd 16 A a menovité napätie 400 V~ 50/60 Hz.
• Vypínacia schopnosť 6 kA pre bezpečné odpojenie pri skratoch.
• Kompaktné modulové prevedenie, šírka 4 moduly.
• Stupeň krytia IP20 pre montáž do vhodného rozvádzača.

Použitie a kompatibilita

Tento istič je vhodný na ochranu elektrických rozvodov v rozvádzačoch, kde sa vyžaduje štvorpólové riešenie a menovitý prúd 16 A. Uplatní sa pri obvodoch s bežnou záťažou, napríklad v bytových inštaláciách, menších prevádzkach alebo technických miestnostiach. Pri výbere je dôležité skontrolovať zhodu s menovitým napätím, požadovaným prúdom a priestorom v rozvádzači. Rozmery a počet modulov sú podstatné najmä pri výmene existujúceho ističa alebo pri plánovaní novej zostavy.

• Určený do rozvádzačov pre modulovú montáž na DIN lištu.
• Vhodný pre obvody s menovitým prúdom 16 A.
• Použiteľný v inštaláciách s napätím 400 V~ 50/60 Hz.
• Pred kúpou odporúčame overiť počet voľných modulov v rozvádzači.
• Vhodný pre okruhy, kde je požadovaná charakteristika B.

Technické parametre

• Kartón: 30 ks
• Charakteristika: B
• Energetická obmedzovacia trieda: 3
• Výška: 81 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 16 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Stupeň krytia: IP20
• Prepätie: Uimp: 4 kV
• Šírka: 70 mm
• Značka: Schelinger
• EAN: 5900280995056
