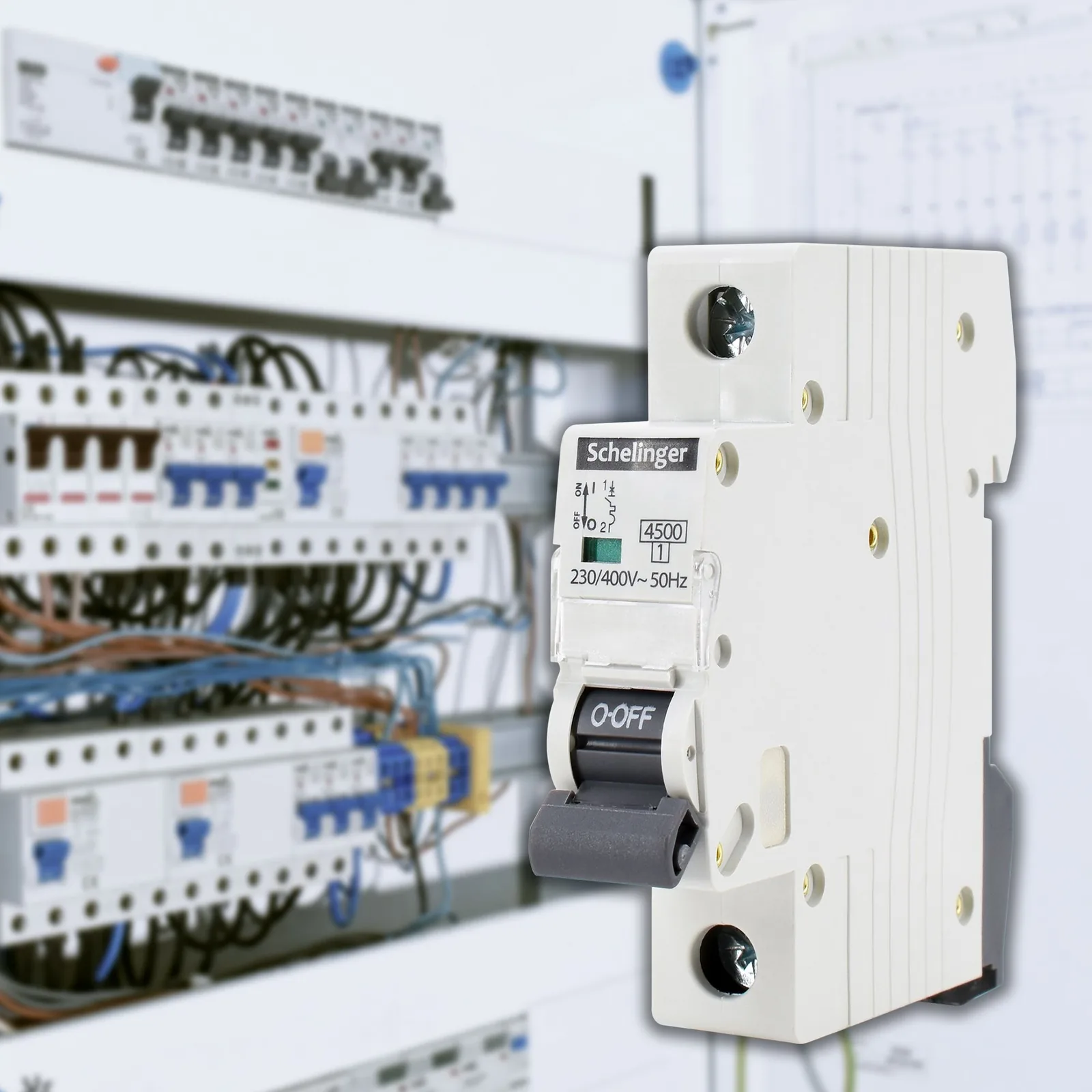

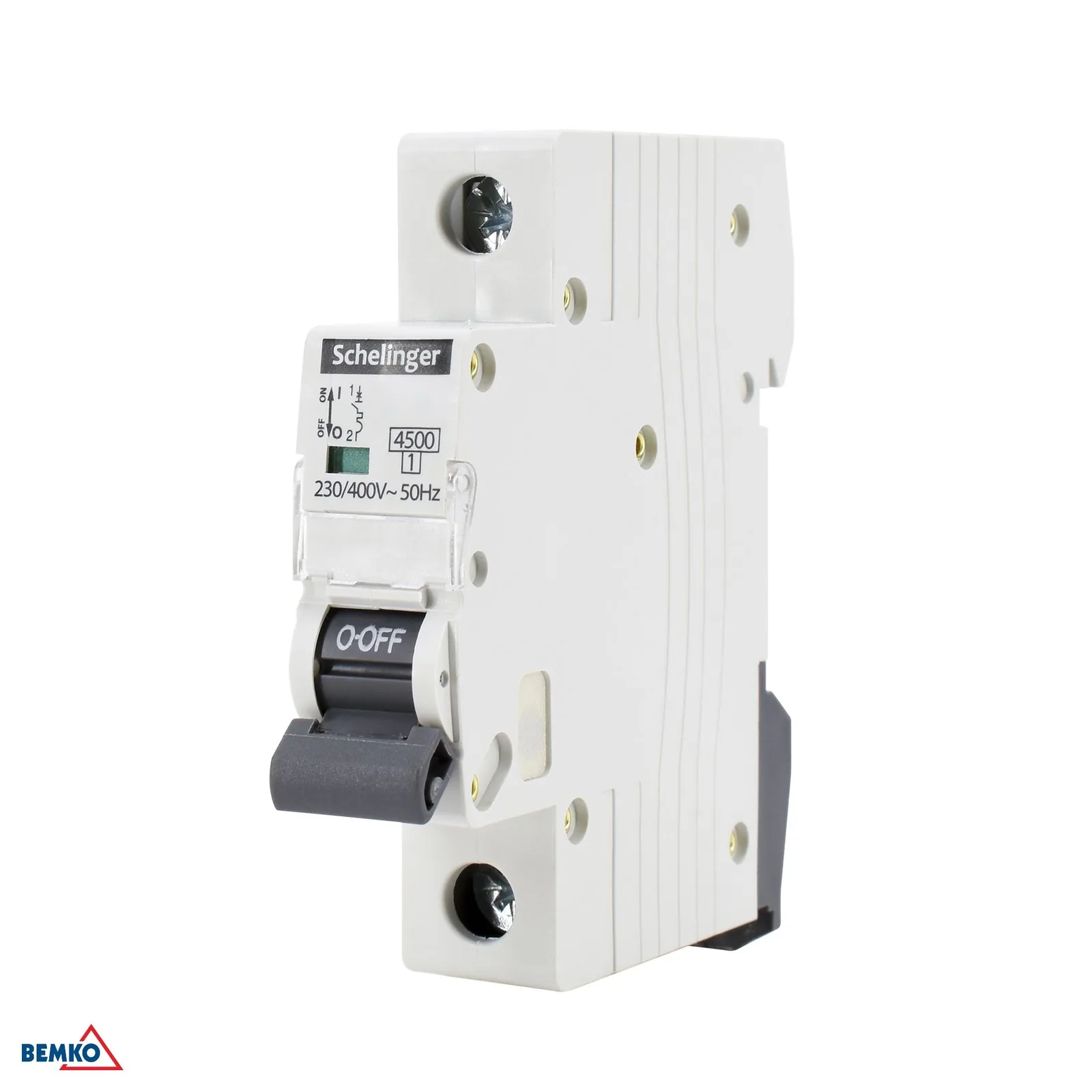

Schelinger modulový jednopólový istič C 20A na DIN lištu BM-A02-G7-1P-C20

Podrobný popis

Schelinger modulový jednopólový istič C 20A na DIN lištu BM-A02-G7-1P-C20

Modulový jednopólový istič Schelinger C 20A je určený na ochranu elektrických rozvodov pred nadprúdom a skratom. Vďaka vyhotoveniu pre DIN lištu zaberá len 1 modul, takže je vhodný do rozvádzačov, kde je potrebné šetriť miestom a zároveň zachovať prehľadnú inštaláciu. Istiaca charakteristika C je vhodná pre obvody s bežným zapínacím prúdom, čo z neho robí praktickú voľbu pre štandardné domové aj technické aplikácie. Menovitý prúd 20 A a vypínacia schopnosť 4,5 kA poskytujú spoľahlivú ochranu v bežných sieťach s napätím 230/400 V.

• Jednopólové vyhotovenie pre ochranu jedného vodiča v obvode
• Istiaca charakteristika C pre bežné obvody so zvýšeným zapínacím prúdom
• Menovitý prúd 20 A
• Vypínacia schopnosť 4,5 kA
• Montáž na 35 mm DIN lištu
• Zaberá iba 1 modul v rozvádzači

Hlavné výhody

Tento istič je navrhnutý pre spoľahlivú prevádzku v rozvádzačoch a elektroinštaláciách, kde je dôležitá jednoduchá montáž, kompaktné rozmery a jasne definované elektrické parametre. Označenie TUV potvrdzuje overenú kvalitu produktu, zatiaľ čo stupeň krytia IP20 je vhodný pre inštaláciu do uzavretých elektrických zariadení.

• Kompaktné rozmery pre úsporné osadenie v rozvádzači
• Prehľadná a rýchla montáž na štandardnú DIN lištu
• Vhodný pre sieťové napätie 230/400 V a frekvenciu 50/60 Hz
• Izolačné napätie Ui 415 V a impulzné napätie Uimp 4 kV
• Prevádzková teplota od -5 °C do +30 °C
• Overenie TUV

Použitie a kompatibilita

Istič je určený na montáž do rozvádzačov na DIN, TH alebo THS lištu so šírkou 35 mm. Využijete ho v domácich aj ľahších technických inštaláciách, kde treba chrániť jeden elektrický okruh pred preťažením a skratom. Pri výbere je dôležité dodržať parametre siete a zaťaženia podľa projektovej dokumentácie alebo odporúčania elektrikára.

• Kompatibilný s DIN/TH/THS lištou 35 mm
• Určený pre jednofázové obvody s jedným modulom
• Vhodný do rozvádzačov pre bežné zásuvkové a osvetľovacie okruhy podľa návrhu elektroinštalácie
• Použitie v sieťach s menovitým napätím 230/400 V

Technické parametre

• Značka: Schelinger
• Model / označenie: BM-A02-G7-1P-C20
• Typ: modulový jednopólový istič
• Istiaca charakteristika: C
• Energetická obmedzujúca trieda: 1
• Výška: 69 mm
• Dĺžka: 81 mm
• Šírka: 17,5 mm
• Menovité napätie: 230/400 V~ 50/60 Hz
• Menovitý prúd: 20 A
• Izolačné napätie: Ui 415 V
• Impulzné napätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: Icn 4,5 kA
• Počet modulov: 1
• Montáž: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Balenie: 12 ks
• Kartón: 120 ks
• Overenie TUV: áno
• EAN: 5900280954176
