Schelinger modulový istič 2P B 13A 6 kA BM-A02-G8-2P-B13

Podrobný popis

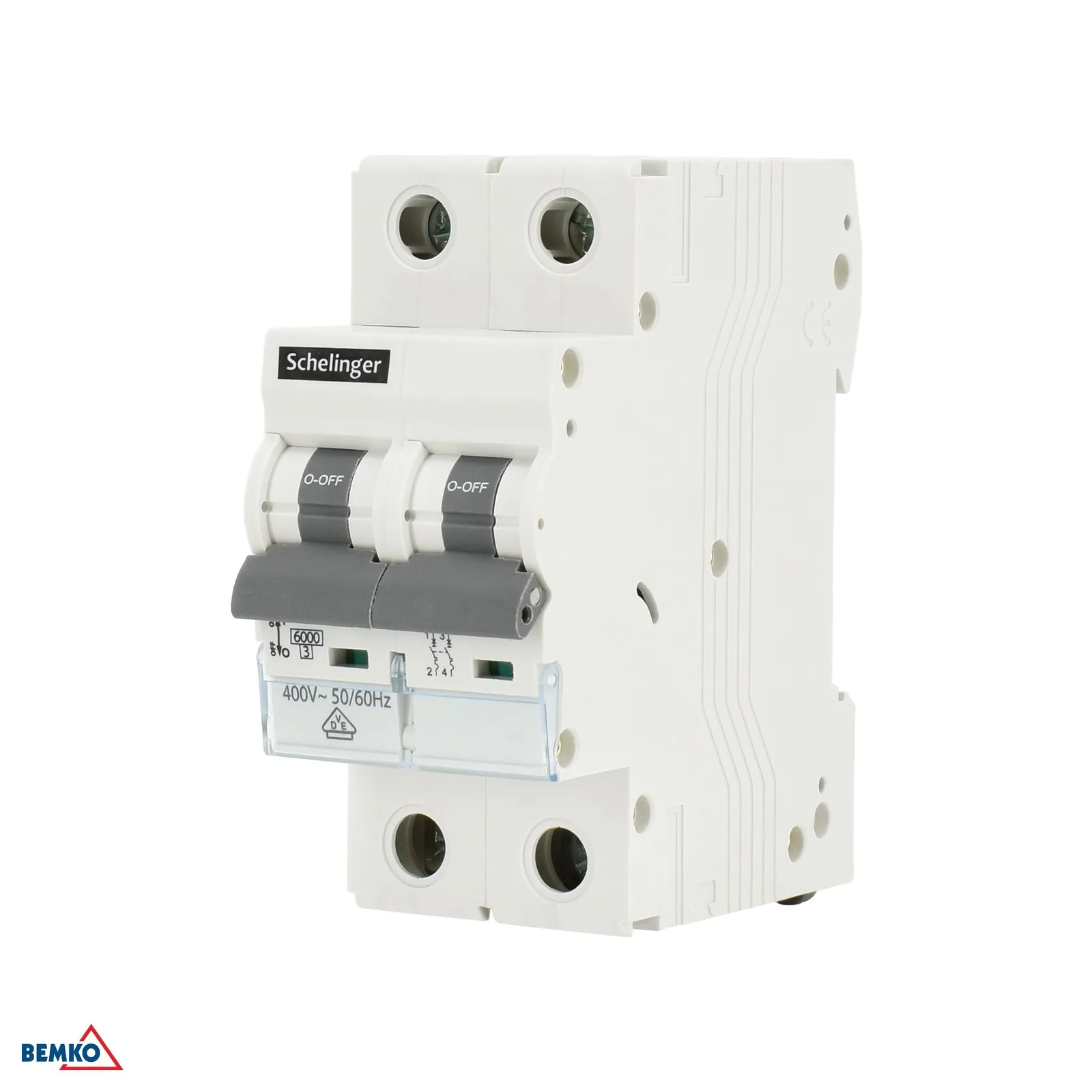

Schelinger modulový istič 2P B 13 A 6 kA

Modulový istič Schelinger s menovitým prúdom 13 A je určený do rozvádzača na ochranu elektrických obvodov pred preťažením a skratom. Vďaka dvojpólovému vyhotoveniu, charakteristike B a vypínacej schopnosti 6 kA je vhodný pre bežné inštalácie, kde je potrebná spoľahlivá ochrana okruhov pri štandardných zaťažovacích podmienkach.

• Dvojpólové vyhotovenie pre 2 moduly v rozvádzači
• Charakteristika B pre obvody s nižšími štartovacími prúdmi
• Menovitý prúd 13 A
• Vypínacia schopnosť pri skrate 6 kA
• Menovité napätie 400 V AC, 50/60 Hz

Hlavné výhody

Tento modulový istič zaujme kompaktnými rozmermi a prehľadnými technickými parametrami. Šírka 35 mm, výška 81 mm a dĺžka 69 mm uľahčujú osadenie do rozvádzača, pričom stupeň krytia IP20 je určený pre montáž do uzavretých rozvádzačov. Energetická trieda obmedzenia 3 a impulzné napätie 4 kV dopĺňajú jeho parametre pre bezpečnú prevádzku.

• Kompaktné rozmery na jednoduchú montáž
• Určený pre štandardné sieťové inštalácie 400 V
• Stupeň krytia IP20 pre montáž do rozvádzača
• Impulzné odolné napätie 4 kV
• Prevádzková teplota od -5 °C do +30 °C

Použitie

Istič je vhodný na ochranu vybraných elektrických okruhov v domových aj menších komerčných rozvádzačoch. Charakteristika B sa používa tam, kde sú typické nižšie rozbehové prúdy, napríklad pri osvetľovacích a bežných zásuvkových obvodoch podľa návrhu elektroinštalácie. Pri výbere je dôležité dodržať menovitý prúd, napätie a požiadavky konkrétneho zapojenia.

• Vhodný do rozvádzačov a elektroinštalačných systémov
• Určený pre okruhy s menovitým prúdom 13 A
• Použitie pre obvody napájané 400 V / 50–60 Hz
• Dvojpólové riešenie pre zodpovedajúce zapojenie

Technické parametre

• Kartón: 60 ks
• Charakteristika: B
• Energetická trieda obmedzenia: 3
• Výška: 81 mm
• Menovité izolačné napätie: Ui: 400 V
• Dĺžka: 69 mm
• Menovité napätie: Un: 400 V AC, 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 13 A
• Vypínacia schopnosť pri skrate: Icn: 6000 A
• Stupeň krytia (IP): IP20
• Impulzné odolné napätie: Uimp: 4 kV
• Šírka: 35 mm
• Značka: Schelinger
