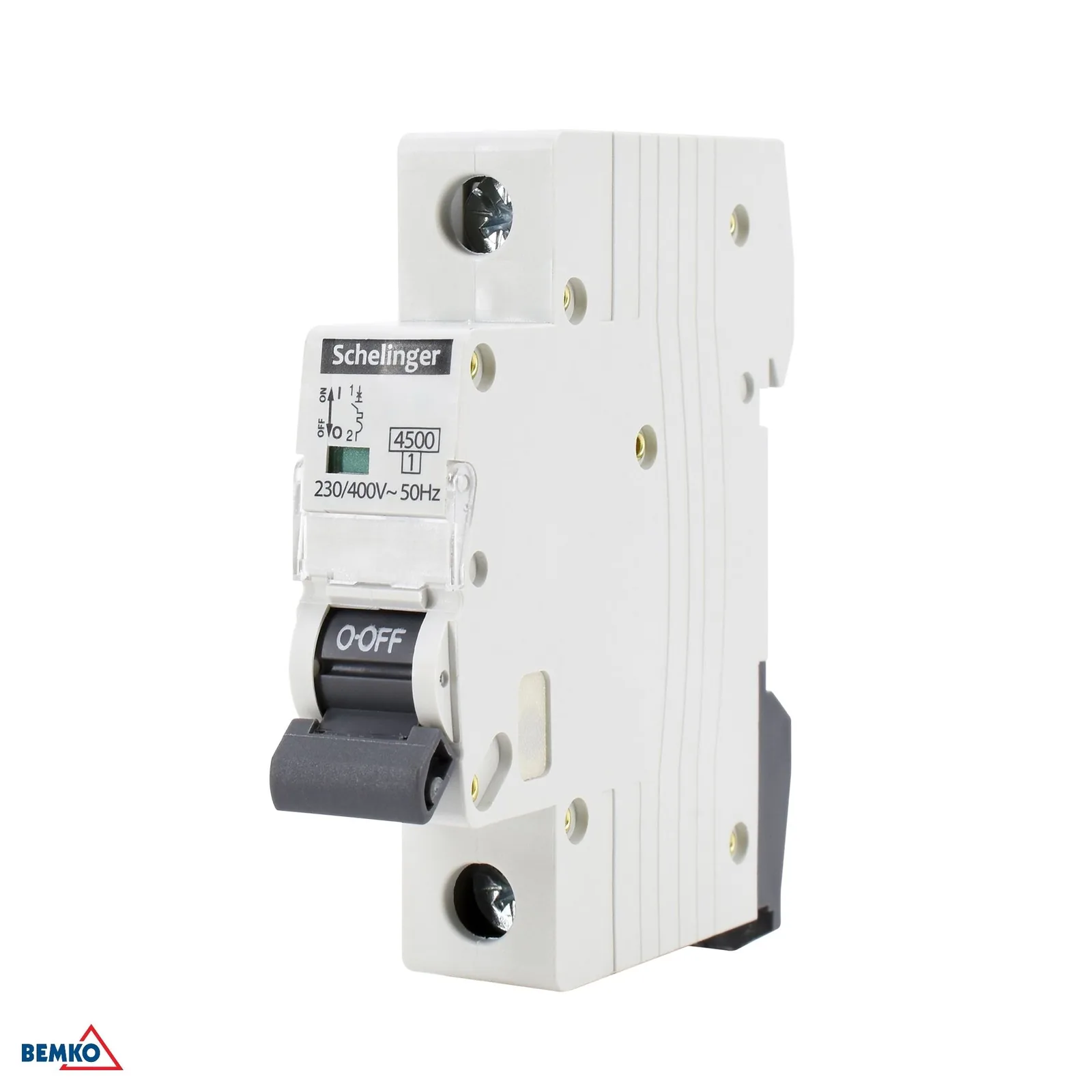

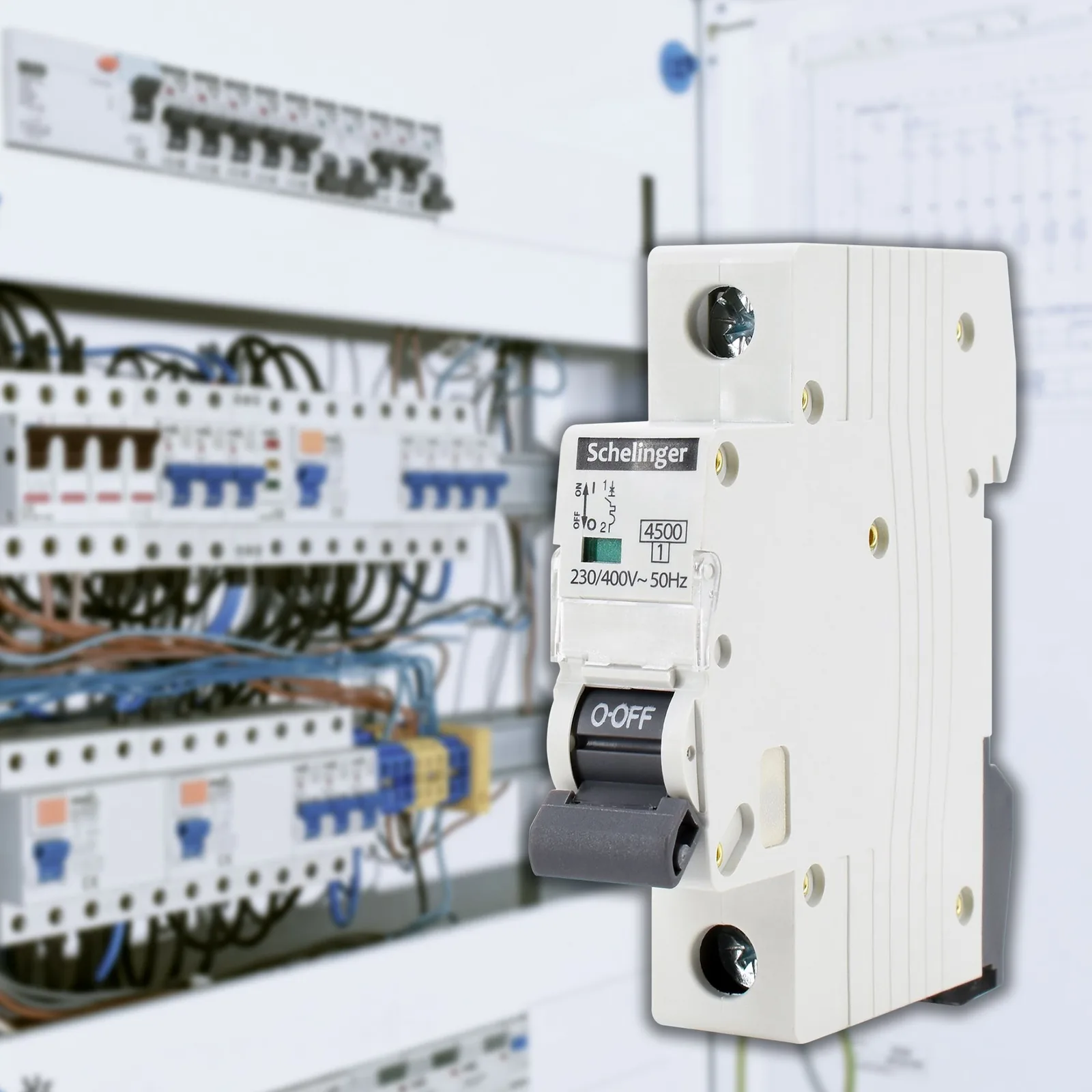

Schelinger modulový istič 1P B 25A BM-A02-G7-1P-B25

Podrobný popis

Schelinger modulový istič 1P B 25 A

Modulový istič Schelinger 1P B 25 A je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike B je vhodný najmä tam, kde sa počíta s bežnými spínacími a záťažovými prúdmi v domácich aj menších komerčných rozvádzačoch. Kompaktné 1-modulové vyhotovenie šetrí miesto v rozvádzači a montáž na DIN, TH alebo THS lištu 35 mm umožňuje rýchlu a prehľadnú inštaláciu. Menovitý prúd 25 A, vypínacia schopnosť 4,5 kA a menovité napätie 230/400 V~ 50/60 Hz z neho robia praktické riešenie pre štandardné rozvádzačové aplikácie.

• Charakteristika B pre bežné obvodové zaťaženie
• Menovitý prúd 25 A
• Vypínacia schopnosť 4,5 kA
• Montáž na DIN/TH/THS lištu 35 mm
• Kompaktné 1-modulové vyhotovenie

Použitie a výhody

Tento modulový istič je vhodný do rozvádzačov, kde je potrebná spoľahlivá ochrana jednopólového obvodu. Jeho rozmery 17,5 × 81 × 69 mm uľahčujú osadenie aj v menších rozvádzačoch, pričom krytie IP20 zodpovedá bežnému použitiu v uzavretých elektroinštalačných systémoch. Izolačné napätie Ui 415 V a prepäťové odolanie Uimp 4 kV dopĺňajú technické parametre, ktoré oceníte pri štandardných inštaláciách. Prevádzkový rozsah od -5 °C do +30 °C podporuje použitie v bežných vnútorných podmienkach.

• Vhodný do rozvádzačov a elektroinštalácií
• Úsporné rozmery pre jednoduché osadenie
• Krytie IP20 pre vnútorné použitie
• Izolačné napätie Ui 415 V
• Prepäťová odolnosť Uimp 4 kV

Technické parametre

• Kartón: 120 ks
• Charakteristika vypínania: B
• Energetická obmedzovacia trieda: 1
• Výška: 69 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Menovitý prúd: In: 25 A
• Vypínacia schopnosť pri skrate: Icn: 4,5 kA
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prepäťová odolnosť: Uimp: 4 kV
• Šírka: 17,5 mm
• Značka: Schelinger
