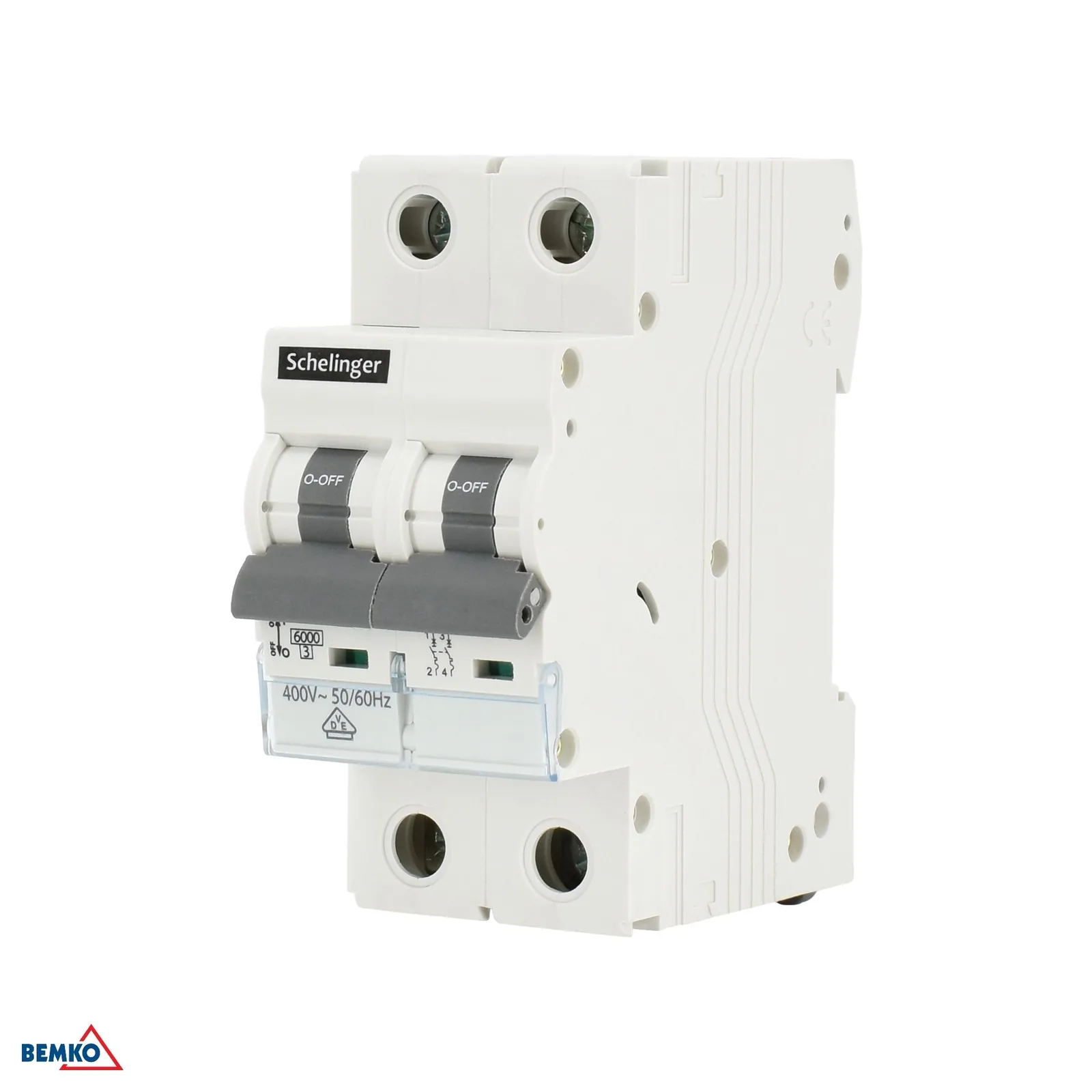

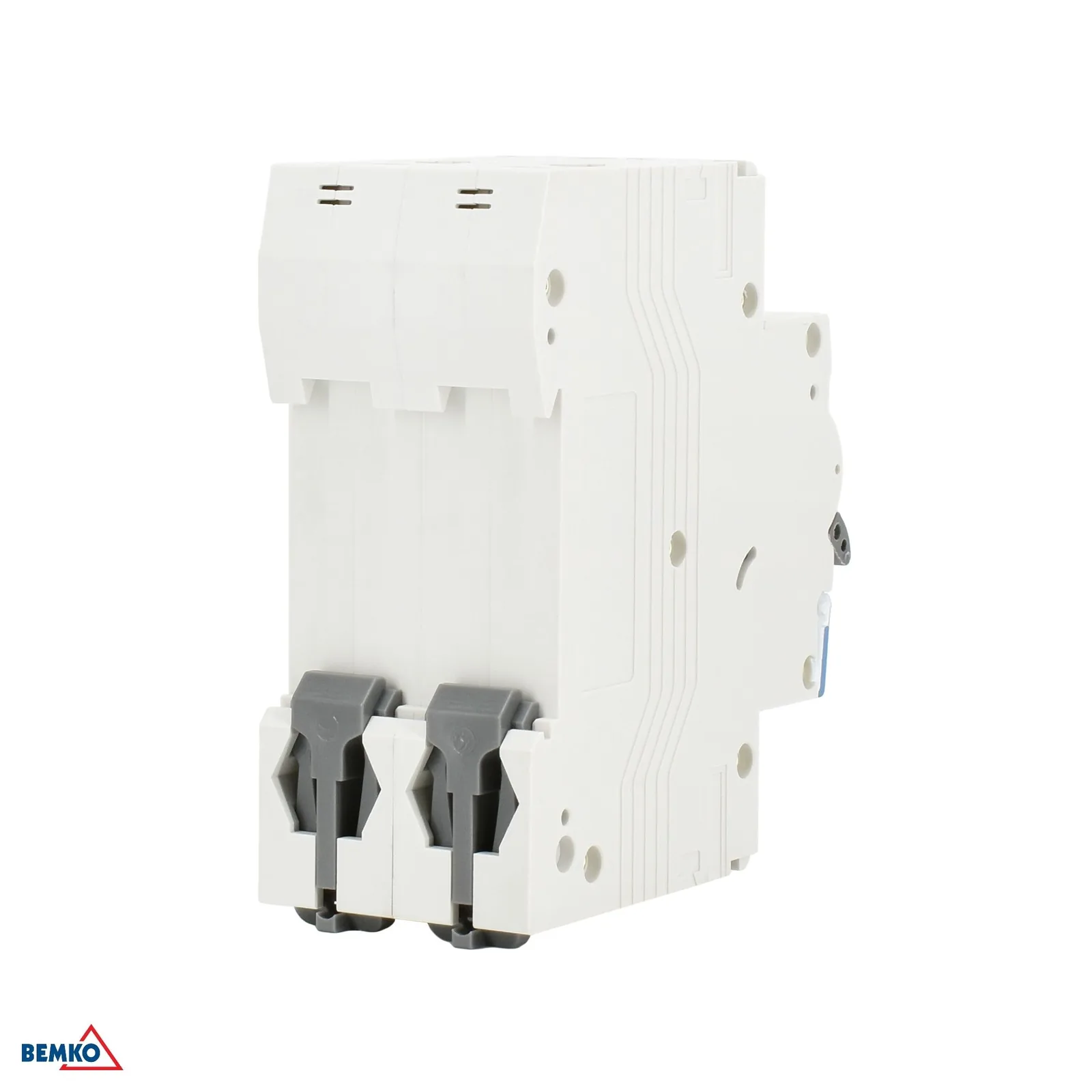

Schelinger modulový dvojpólový istič 20A B 6KA BM-A02-G8-2P-B20

Podrobný popis

Schelinger modulový dvojpólový istič 20 A B 6 kA

Modulový dvojpólový istič Schelinger s menovitým prúdom 20 A je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike B je vhodný najmä pre bežné obvody s nižšími rozbehovými prúdmi a dvojpólové vyhotovenie umožňuje odpojenie oboch vodičov naraz. Kompaktné rozmery a montáž do 2 modulov ho predurčujú na použitie v rozvádzačoch na DIN lištu.

• Menovitý prúd 20 A pre bežné jednofázové a dvojpólové obvody.
• Vypínacia schopnosť 6 kA pre spoľahlivé istenie pri skratových prúdoch.
• Charakteristika B pre štandardné záťaže s nižším nábehovým prúdom.
• Dvojpólové vyhotovenie na bezpečné odpájanie oboch vodičov.
• Šírka len 35 mm, zaberá 2 moduly v rozvádzači.

Použitie a vlastnosti

Tento istič je vhodný do bytových aj menších komerčných elektroinštalácií, kde je potrebné chrániť okruhy so záťažou do 20 A. Menovité napätie 400 V~ 50/60 Hz, izolačné napätie Ui 400 V a impulzné napätie Uimp 4 kV potvrdzujú jeho použitie v štandardných sieťach. Krytie IP20 zodpovedá montáži do uzavretého rozvádzača a rozsah prevádzkovej teploty od -5 °C do +30 °C umožňuje bežnú vnútornú prevádzku.

• Menovité napätie 400 V~ 50/60 Hz.
• Izolačné napätie Ui 400 V.
• Impulzné napätie Uimp 4 kV.
• Krytie IP20 pre montáž do rozvádzača.
• Prevádzková teplota od -5 °C do +30 °C.

Kompatibilita

Istič je určený na montáž do rozvádzačov na DIN lištu, kde je k dispozícii priestor pre 2 modulové vyhotovenie. Vďaka parametrom 2P a 20 A je vhodný pre kompatibilné elektrické inštalácie, ktoré vyžadujú dvojpólové istenie v sieti 400 V~.

• Montáž na DIN lištu v rozvádzači.
• Kompatibilný s inštaláciami vyžadujúcimi dvojpólové istenie.
• Vhodný pre obvody s menovitým prúdom 20 A a sieťou 400 V~.

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 20 A
• Charakteristika: B
• Trieda obmedzenia energie: 3
• Výška: 81 mm
• Izolačné napätie: Ui 400 V
• Dĺžka: 69 mm
• Menovité napätie: 400 V~ 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -5 °C až +30 °C
• Vypínacia schopnosť pri skrate: 6 000 A
• Krytie: IP20
• Impulzné napätie: Uimp 4 kV
• Šírka: 35 mm
• Produktový variant: 2-pólový modulový istič
• Produktový kód: BM-A02-G8-2P-B20
• EAN: 5900280994844
