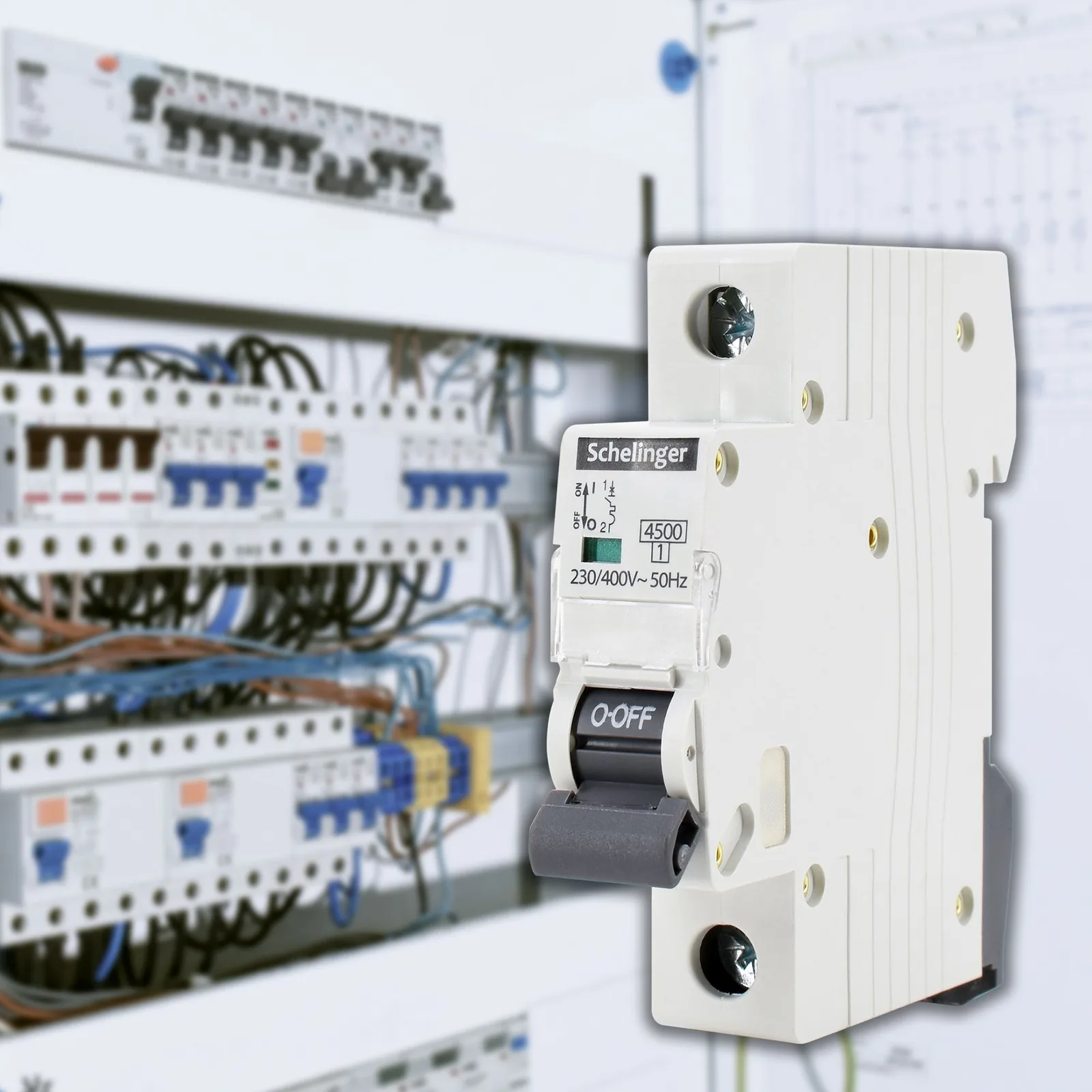

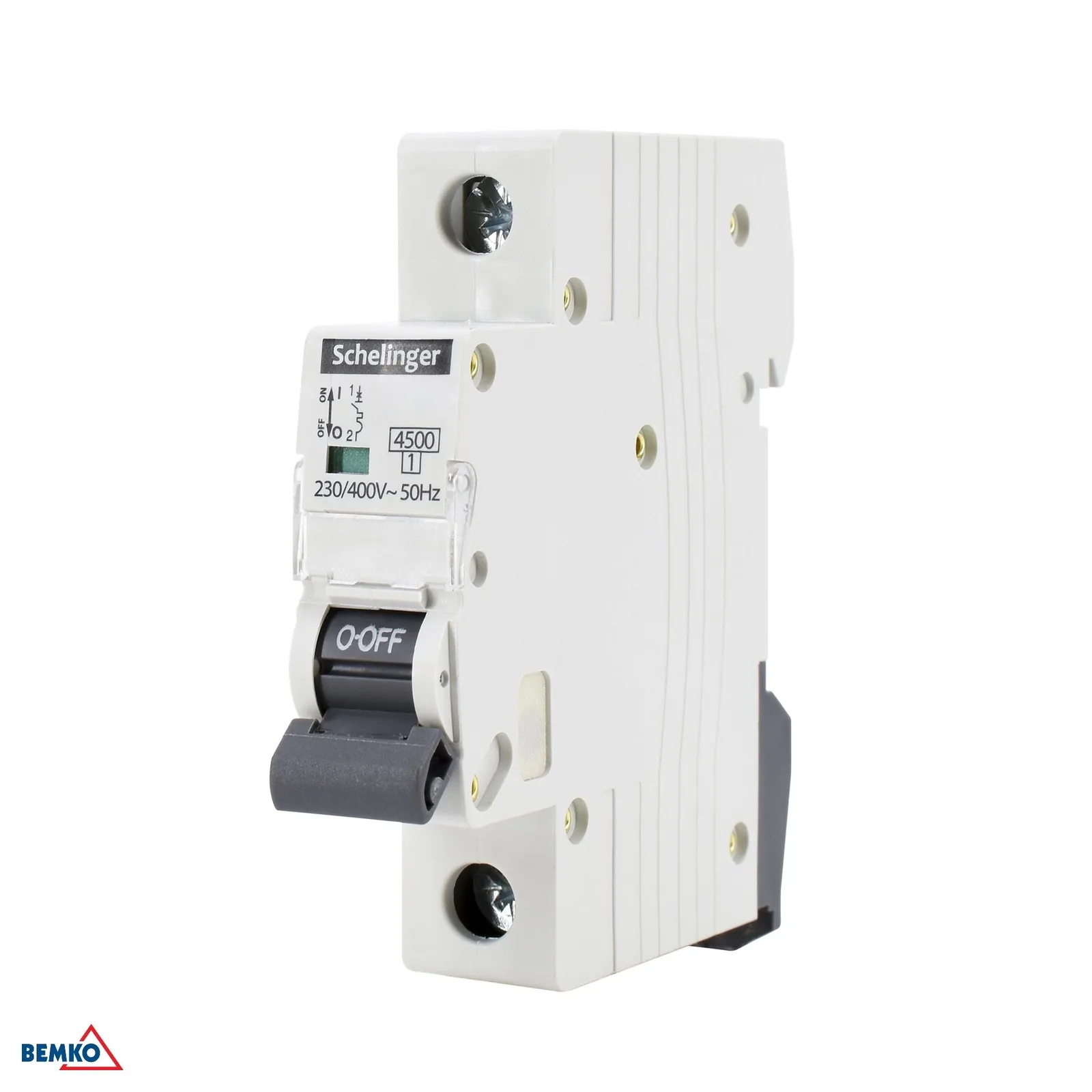

Schelinger jednopólový modulový istič 40 A, charakteristika C BM-A02-G7-1P-C40

Podrobný popis

Schelinger jednopólový modulový istič 40 A, charakteristika C

Jednopólový modulový istič Schelinger 40 A je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom a skratom. Vďaka charakteristike C je vhodný pre obvody s vyšším rozbehovým prúdom, takže sa uplatní aj tam, kde je pri zapnutí bežné krátkodobé zaťaženie.

• Menovitý prúd 40 A na ochranu príslušného obvodu
• Charakteristika C pre obvody s vyšším rozbehovým prúdom
• Jednomodulové vyhotovenie šetrí miesto v rozvádzači
• Montáž na DIN lištu 35 mm pre rýchlu inštaláciu
• Vypínacia schopnosť 4,5 kA
• Menovité napätie 230/400 V~ 50/60 Hz

Použitie a výhody

Istič je vhodný na montáž do rozvádzačov a elektrických inštalácií, kde sa vyžaduje kompaktné 1-modulové riešenie. Trieda obmedzenia energie 1 a prepäťová odolnosť 4 kV podporujú bezpečnú a prehľadnú ochranu obvodu v bežných podmienkach používania. Ochrana krytím IP20 je určená pre inštaláciu do uzavretých elektrických zariadení.

• Kompaktné rozmery: šírka 17,5 mm, výška 69 mm, dĺžka 81 mm
• Prevádzková teplota od -5 °C do +30 °C
• Izolačné napätie Ui: 415 V
• Prepäťové impulzné napätie Uimp: 4 kV
• Krytie IP20 pre použitie v rozvádzači
• Značka Schelinger

Kompatibilita

Produkt je určený na montáž na 35 mm DIN lištu typu DIN/TH/THS. Je kompatibilný s rozvádzačmi a modulovými inštaláciami, ktoré používajú tento štandard uchytenia.

• DIN/TH/THS lišta 35 mm
• 1 modulové prevedenie

Technické parametre

• Značka: Schelinger
• Menovitý prúd: 40 A
• Charakteristika: C
• Trieda obmedzenia energie: 1
• Výška: 69 mm
• Spôsob montáže: DIN/TH/THS lišta 35 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 81 mm
• Menovité napätie: Un: 230/400 V~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C / +30 °C
• Menovitá vypínacia schopnosť pri skrate: Icn: 4500 A
• Prepäťové impulzné napätie: Uimp: 4 kV
• Šírka: 17,5 mm
• Krytie: IP20
• Kartón: 120 ks
