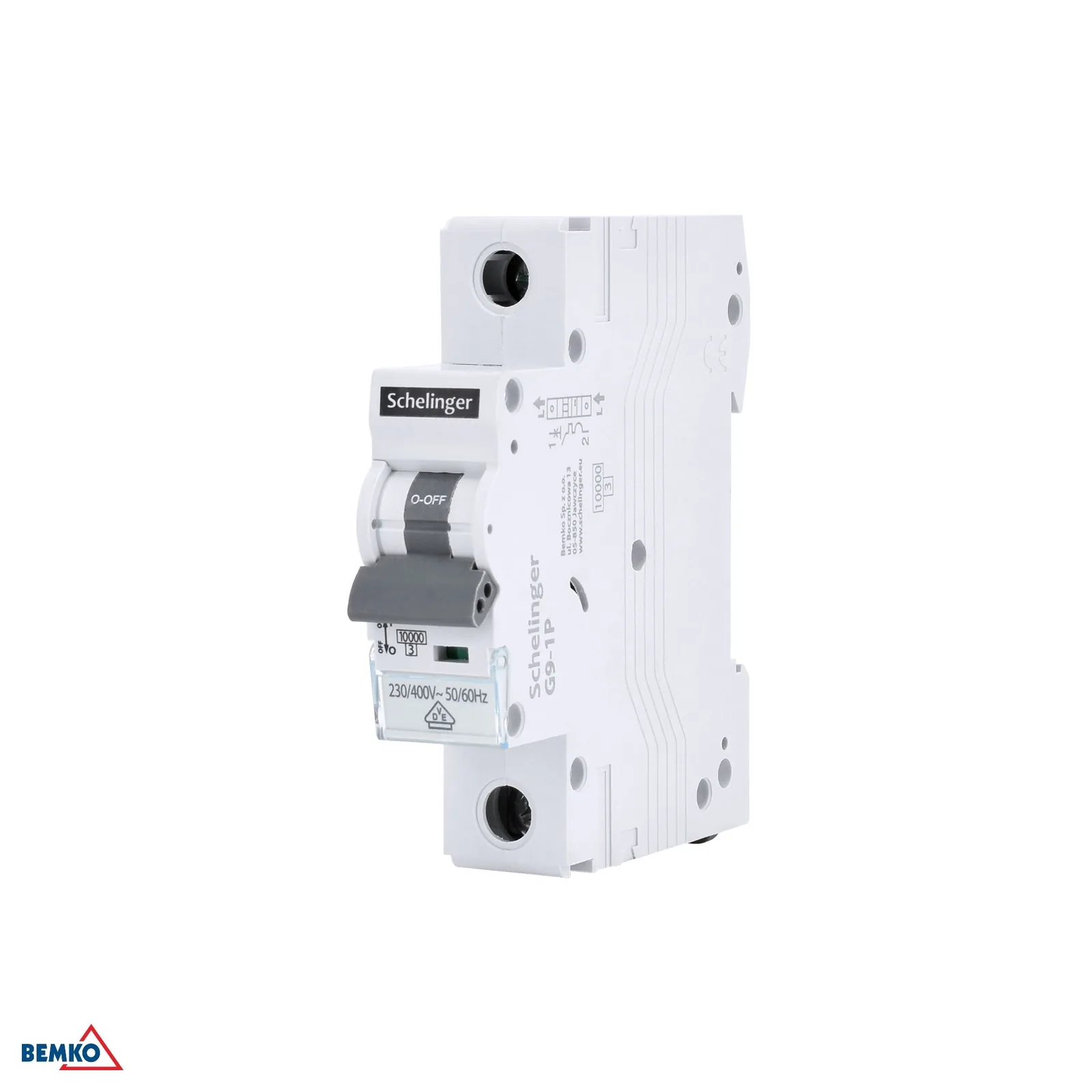

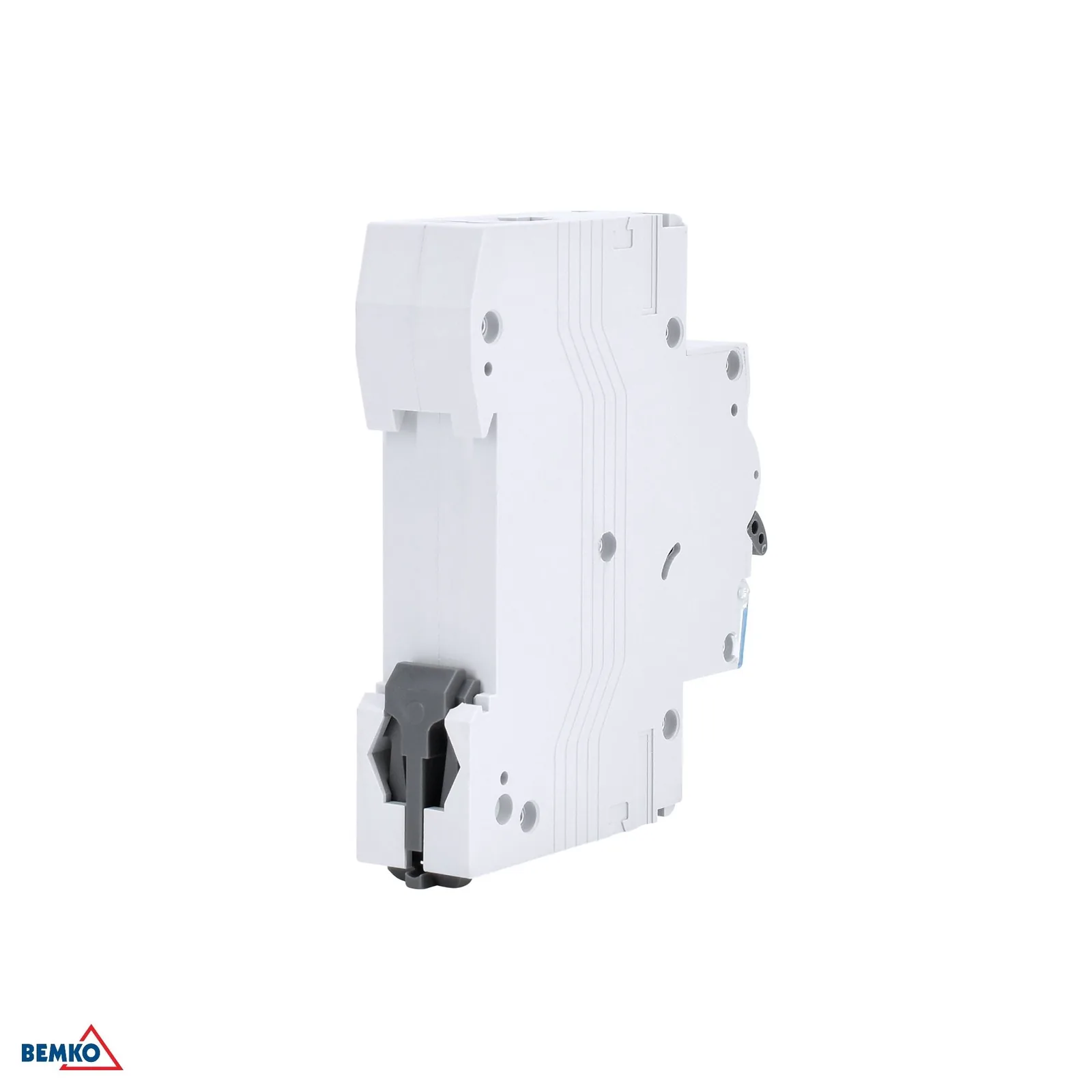

Schelinger jednopólový modulový istič 4 A, charakteristika B, 10 kA BM-A02-G9-1P-B04

Podrobný popis

Schelinger jednopólový modulový istič 4 A, charakteristika B, 10 kA

Jednopólový modulový istič Schelinger je určený na spoľahlivú ochranu elektrických okruhov pred preťažením a skratom. Vďaka menovitému prúdu 4 A, charakteristike B a vypínacej schopnosti 10 kA je vhodný do rozvodných skríň, kde sa vyžaduje presné a bezpečné istenie obvodov. Kompaktné vyhotovenie s jedným modulom šetrí miesto na DIN lište a uľahčuje prehľadné usporiadanie elektroinštalácie.

• Jednopólové vyhotovenie pre ochranu jedného obvodu
• Menovitý prúd 4 A pre citlivejšie istenie
• Charakteristika B na bežné obvody s nižšou nábehovou záťažou
• Vypínacia schopnosť 10 kA pre vyššiu úroveň ochrany
• Šírka iba 17,5 mm – 1 modul na DIN lište
• Vhodný do rozvodných skríň a modulových rozvádzačov

Výhody a použitie

Tento istič sa uplatní najmä tam, kde je dôležitá spoľahlivá ochrana vodičov a pripojených zariadení pri zachovaní kompaktných rozmerov. Menovité napätie 230/400 V a frekvencia 50/60 Hz umožňujú využitie v bežných sieťach, pričom stupeň krytia IP20 je typický pre montáž do uzavretých rozvádzačov. Pracovný rozsah od -5 °C do +30 °C zodpovedá štandardným podmienkam inštalácie v interiéri.

• Pre bežné elektroinštalácie v domácnostiach aj komerčných priestoroch
• Kompatibilný s modulovými rozvádzačmi na DIN lištu
• Umožňuje prehľadné a úsporné osadenie v rozvádzači
• Určený do interiéru a do uzavretých elektroinštalácií

Kompatibilita

Istič je určený pre modulové rozvádzače a inštalácie s menovitým napätím 230/400 V. Vďaka jednému modulu a šírke 17,5 mm je vhodný do štandardných rozvodných skríň, kde je potrebné doplniť alebo nahradiť samostatný ochranný prvok. Pred montážou je vždy potrebné overiť zhodu s požiadavkami konkrétnej elektroinštalácie.

• Modulové rozvádzače a rozvodné skrine
• DIN lišta
• Sieť 230/400 V, 50/60 Hz

Technické parametre

• Menovitý prúd: 4 A
• Charakteristika: B
• Výška: 69 mm
• Izolačné napätie: Ui 400 V
• Dĺžka: 81 mm
• Menovité napätie: 230/400 V ~ 50/60 Hz
• Počet modulov: 1
• Balenie: 12 ks
• Prevádzková teplota: -5 °C až +30 °C
• Vypínacia schopnosť pri skrate: Icn 10 000 A
• Stupeň krytia (IP): IP20
• Prepätie: Uimp 4 kA
• Šírka: 17,5 mm
• Značka: Schelinger
• Kartón: 120 ks
