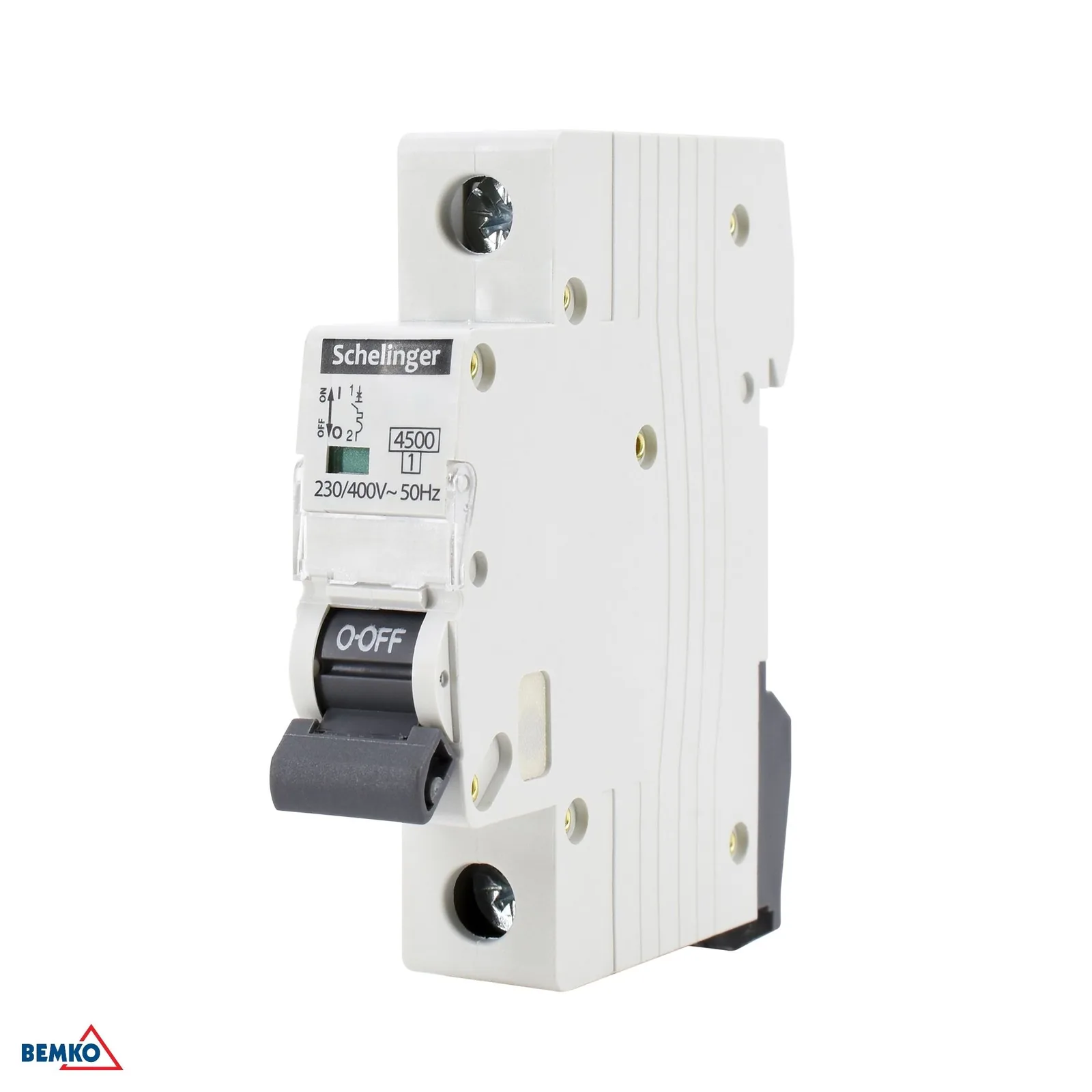

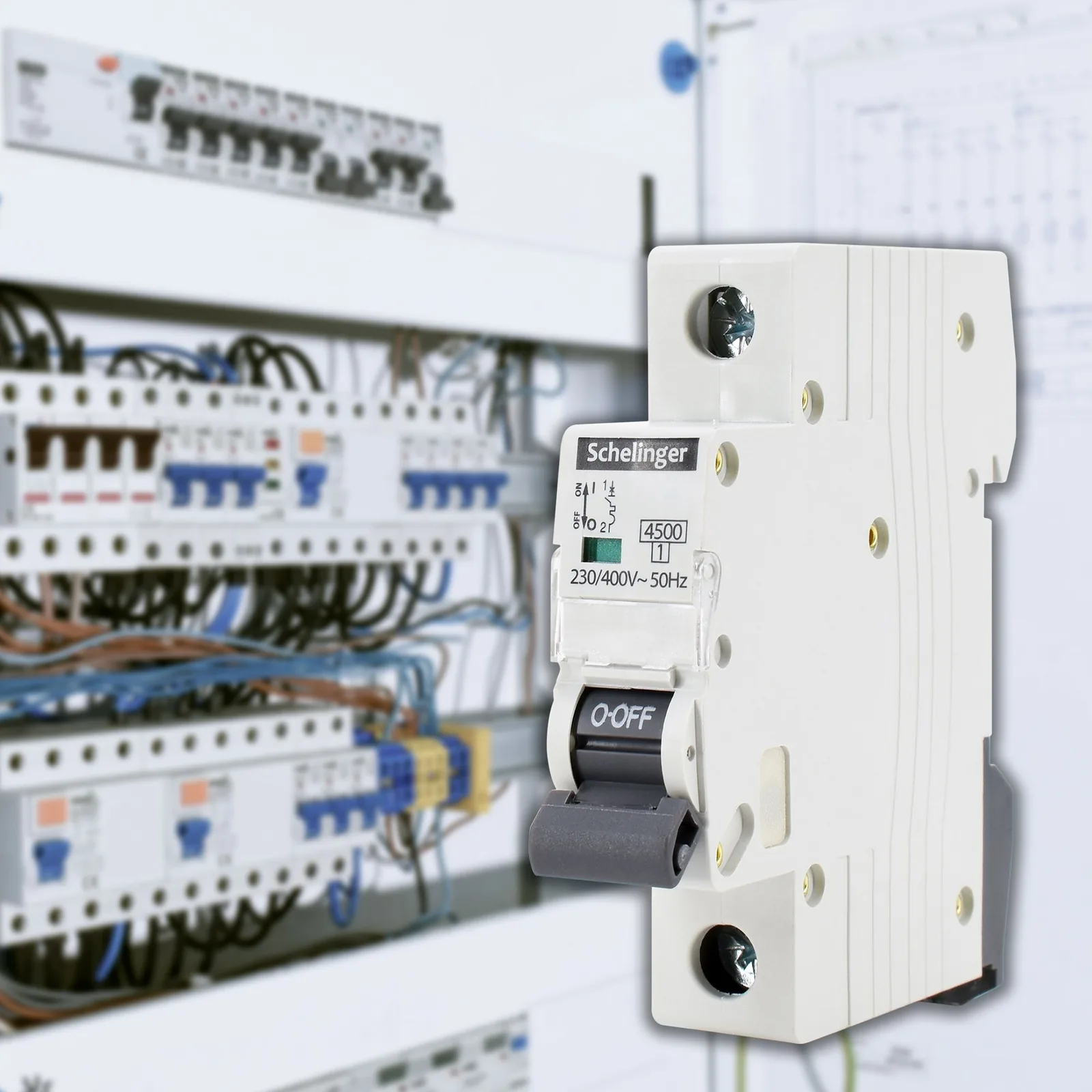

Schelinger istič jednopólový 20 A B, 1 modul na DIN lištu BM-A02-G7-1P-B20

Podrobný popis

Schelinger istič jednopólový B 20 A na DIN lištu

Jednopólový istič Schelinger je určený na spoľahlivú ochranu elektrických obvodov pred preťažením a skratom. Vďaka charakteristike B je vhodný najmä pre bežné obvody s nižšími rozbehovými prúdmi a do rozvádzačov, kde je dôležitá presná a kompaktná ochrana. Vyhotovenie na 1 modul šetrí miesto na DIN lište a uľahčuje prehľadné osadenie rozvádzača.

• Jednopólové vyhotovenie pre ochranu jedného obvodu
• Charakteristika B pre bežné domové a technické aplikácie
• Menovitý prúd 20 A
• Šírka iba 17,5 mm – 1 modul na DIN lištu
• Vypínacia schopnosť 4,5 kA pre spoľahlivú ochranu obvodu

Hlavné výhody

Tento modulový istič kombinuje kompaktné rozmery, jednoduchú montáž a základné parametre vhodné pre moderné rozvádzače. Menovité napätie 230/400 V~ a menovité impulzné napätie 4 kV zodpovedajú bežným inštaláciám v domácnostiach aj menších prevádzkach. Ochrana IP20 a prevádzkový rozsah od -5 °C do +30 °C podčiarkujú jeho určenie pre montáž do vnútorných elektroinštalácií.

• Kompaktné rozmery pre úsporné osadenie rozvádzača
• Montáž na DIN lištu 35 mm
• Menovité napätie 230/400 V~ 50/60 Hz
• Ochrana krytia IP20 pre vnútorné použitie v rozvádzači
• Prevádzková teplota od -5 °C do +30 °C

Použitie a kompatibilita

Istič je určený na montáž do rozvádzačov na DIN lištu 35 mm, prípadne do systémov TH/THS. Vďaka šírke 1 modulu je vhodný tam, kde je potrebné efektívne využiť miesto v rozvádzači. Používa sa ako ochranný prvok v elektrických inštaláciách s požiadavkou na menovitý prúd 20 A a charakteristiku B.

• Kompatibilný s DIN lištou 35 mm
• Vhodný aj pre systémy TH/THS
• Určený pre 1 modul v rozvádzači
• Použitie v elektrických obvodoch s prúdom 20 A
• Vhodný pre inštalácie s požiadavkou na charakteristiku B

Technické parametre

• Značka: Schelinger
• EAN: 5900280954084
• Produktové označenie: BM-A02-G7-1P-B20
• Typ: jednopólový istič
• Charakteristika: B
• Menovitý prúd: 20 A
• Menovité napätie: 230/400 V~ 50/60 Hz
• Menovité izolačné napätie: Ui 415 V
• Menovité impulzné napätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: Icn 4,5 kA
• Počet modulov: 1
• Šírka: 17,5 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +30 °C
• Energetická obmedzovacia trieda: 1
• Balenie: 12 ks
• Kartón: 120 ks
