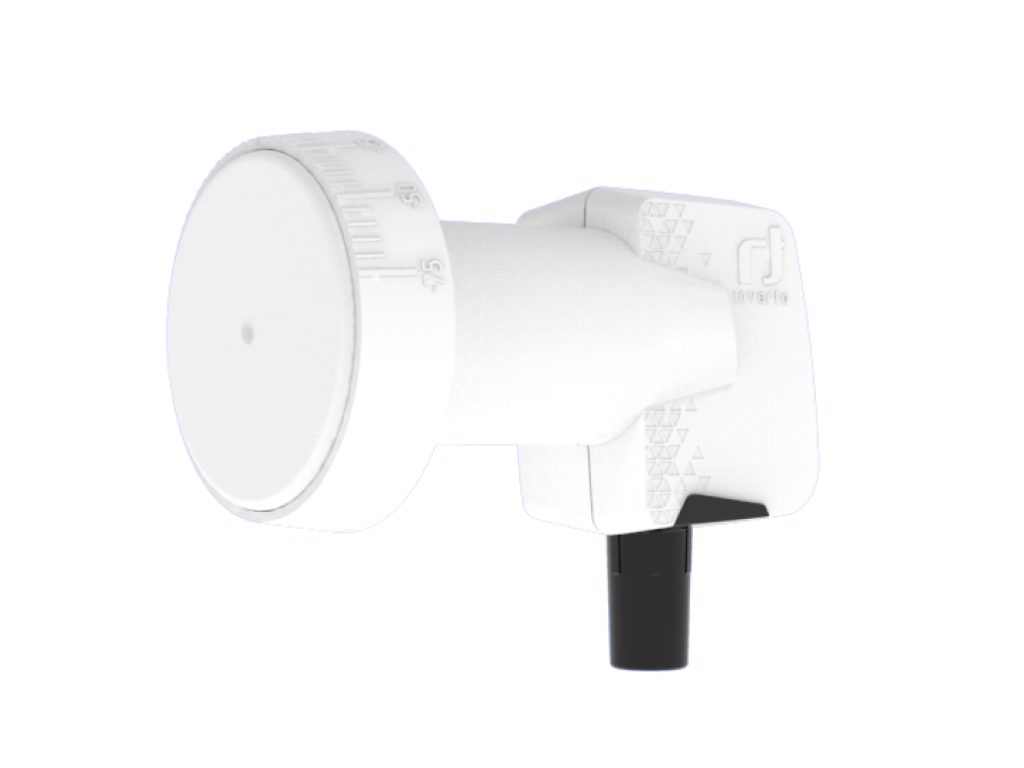

Satelitný konvertor single Inverto Home Pro L-URZ0975
Kód: L-URZ0975Podrobný popis
Rozsah vstupnej frekvencie: 10,7 GHz - 12,75 GHz Rozsah výstupnej frekvencie: 950 MHz - 2150 MHz Frekvencia LO pre nižšie frekvenčné pásmo: 9,75 GHz Frekvencia LO pre vyššie frekvenčné pásmo: 10,6 GHz Šum: typ. 0,3 dB (max. 0,7 dB) Presnosť frekvencie LO pri 25 °C: max. ± 500 kH Fázový šum LO pri 10 kHz: max. ± 1,0 MHz Konverzný zisk: min. 55 dB Zisk zvlnenia (nad pásmom 26 MHz): ± 0,75 dB Zisk kolísania (v celom rozsahu): ± 4 dB Potlačenie obrazu: min. 40 dB Medzimizmodulácia 3. rádu - ICP3: min. 10 dBm Bod kompresie 1 dB (@ výstup): min. 0 dBm Krížová izolácia polarizácie: min. 22 dB Ovládací signál Ca (V): 11,0 V - 14,0 V Ovládací signál Cb (H): 16,0 V - 20,0 V Ovládací signál Cc (prepínanie pásiem): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp Výstupné VSWR: 2,5:1 V pásme úroveň rušenia: max. -60 dBm Prúdová spotreba: 95 mA Prevádzková teplota: -30 °C + 60 °C Výstupná impedancia: 75 Ohm Typ výstupného konektora: Typ F (samica) Pomer F/D paraboly: 0,6 Hmotnosť: 136 g
Technické parametre
- Vstupný frekvenčný rozsah: 10,7 GHz – 12,75 GHz
- Výstupný frekvenčný rozsah: 950 MHz – 2150 MHz
- Dolná lokálna frekvencia LO: 9,75 GHz
- Horná lokálna frekvencia LO: 10,6 GHz
- Šumové číslo: 0,3 dB typ. (0,7 dB max.)
- Presnosť frekvencie LO pri 25 °C: max. ± 500 kHz
- Fázový šum LO pri 10 kHz: max. ± 1,0 MHz
- Zisk konverzie: 55 dB min.
- Ziskové zvlnenie (nad pásmom 26 MHz): ± 0,75 dB
- Zisková odchýlka (v celom rozsahu): ± 4 dB
- Potlačenie zrkadlového pásma: 40 dB min.
- Intermodulácia 3. rádu – ICP3: 10 dBm min.
- Bod kompresie 1 dB (@ výstup): 0 dBm min.
- Krížová izolácia polarizácie: 22 dB min.
- Riadiaci signál CA (V): 11,0 V – 14,0 V
- Riadiaci signál CB (H): 16,0 V – 20,0 V
- Riadiaci signál CC (prepínanie pásma): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
- Výstupné VSWR: 2,5:1
- Úroveň nežiaduceho signálu v pásme: 60 dBm max.
- Odber prúdu: 95 mA
- Prevádzková teplota: -30 °C až +60 °C
- Výstupná impedancia: 75 Ohm
- Typ výstupného konektora: F konektor (samica)
- Pomer F/D paraboly: 0,6
- Hmotnosť: 136 g
Dodatočné parametre
| Kategória: | LNB Konvertory |
|---|---|
| EAN: | 5453002616833 |
