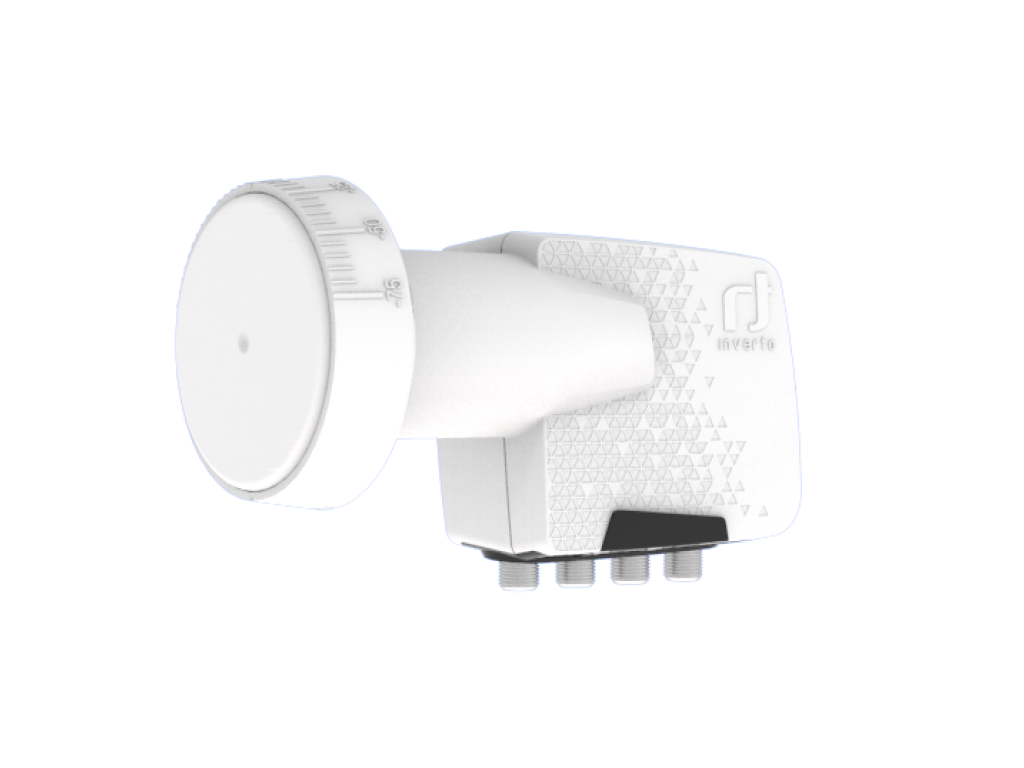

Satelitný konvertor Inverto Home Pro Quad L-URZ0976

Dolné pásmo - vstup: 10,7–12,75 GHz Dolné pásmo - výstup: 950–1950 MHz Dolný oscilátor: 9,75 GHz Horné pásmo - vstup: 11,7–12,75 GHz Horné pásmo - výstup: 1100–2150 MHz Horný oscilátor: 10,6 GHz Vlastný šum: 0,3 dB (0,7 dB max) Teplotný drift oscilátora: ±3 MHz max Fázový šum: ±3 MHz max Zosilnenie: 55 dB min Kolísanie charakteristiky zosilnenia: ±0,75 dB/27 MHz Ovládanie polarizácie V: 11,0~14,0 V Ovládanie polarizácie H: 16,0~20,0 V Ovládanie dolného pásma: 0 kHz Ovládanie horného pásma: 22 kHz ±4 kHz, 0,4~0,8 Vpp VSWR: 2.5:1 Izolácia medzi polarizáciami: 22 dB min Príkon: 120 mA max @11~20 V Výstupná impedancia: 75 Ohm Prevádzková teplota: -30 °C~60 °C Priemer hrdla: 40 mm Dĺžka hrdla: 50 mm Konektor: F Hmotnosť konvertora: 224 g

Technické parametre

• Dolné pásmo – vstup: 10,7–12,75 GHz
• Dolné pásmo – výstup: 950–1950 MHz
• Dolný oscilátor: 9,75 GHz
• Horné pásmo – vstup: 11,7–12,75 GHz
• Horné pásmo – výstup: 1100–2150 MHz
• Horný oscilátor: 10,6 GHz
• Šumové číslo: 0,3 dB (0,7 dB max)
• Teplotný drift oscilátora: +/?3 MHz max
• Fázový šum: +/?3 MHz max
• Zisk: 55 dB min
• Vlnitosť zisku: +/?0,75 dB/27 MHz
• Riadenie polarizácie V: 11,0~14,0 V
• Riadenie polarizácie H: 16,0~20,0 V
• Riadenie dolného pásma: 0 kHz
• Riadenie horného pásma: 22 kHz ±4 kHz, 0,4~0,8 Vpp
• VSWR: 2,5:1
• Izolácia medzi polarizáciami: 22 dB min
• Príkon: 120 mA max @11~20 V
• Výstupná impedancia: 75 Ohm
• Prevádzková teplota: 30 °C~60 °C
• Priemer krku: 40 mm
• Dĺžka krku: 50 mm
• Konektor: F
• Hmotnosť konvertora: 224 g
