S-4 - Magnetický kontakt - SATEL

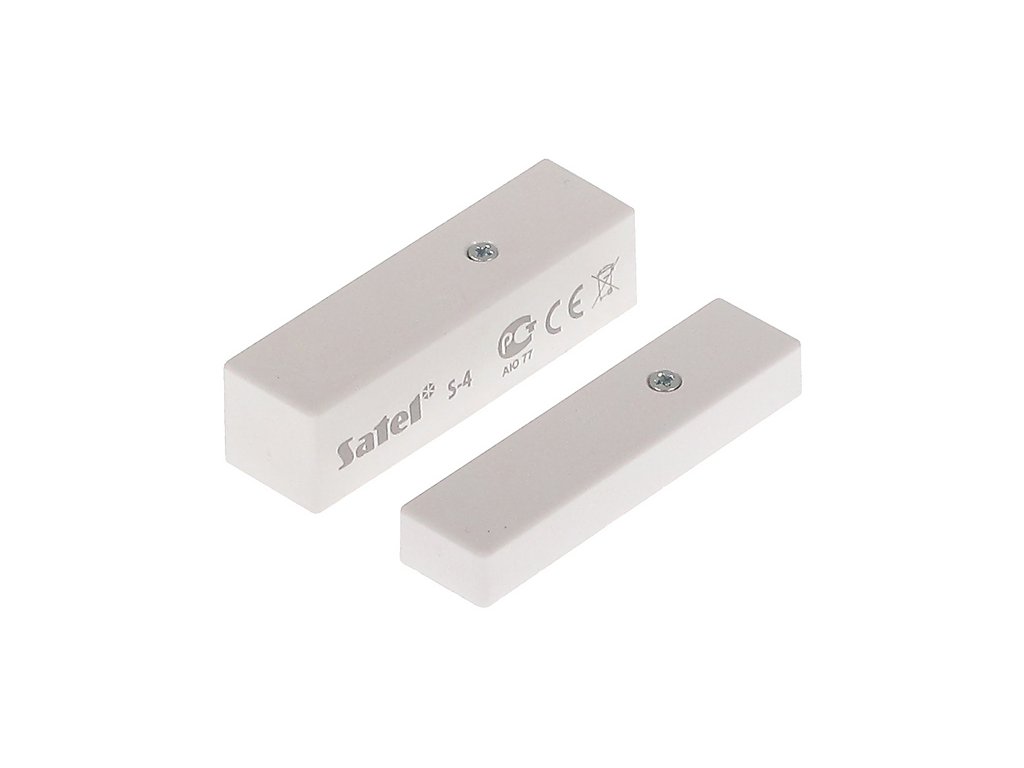

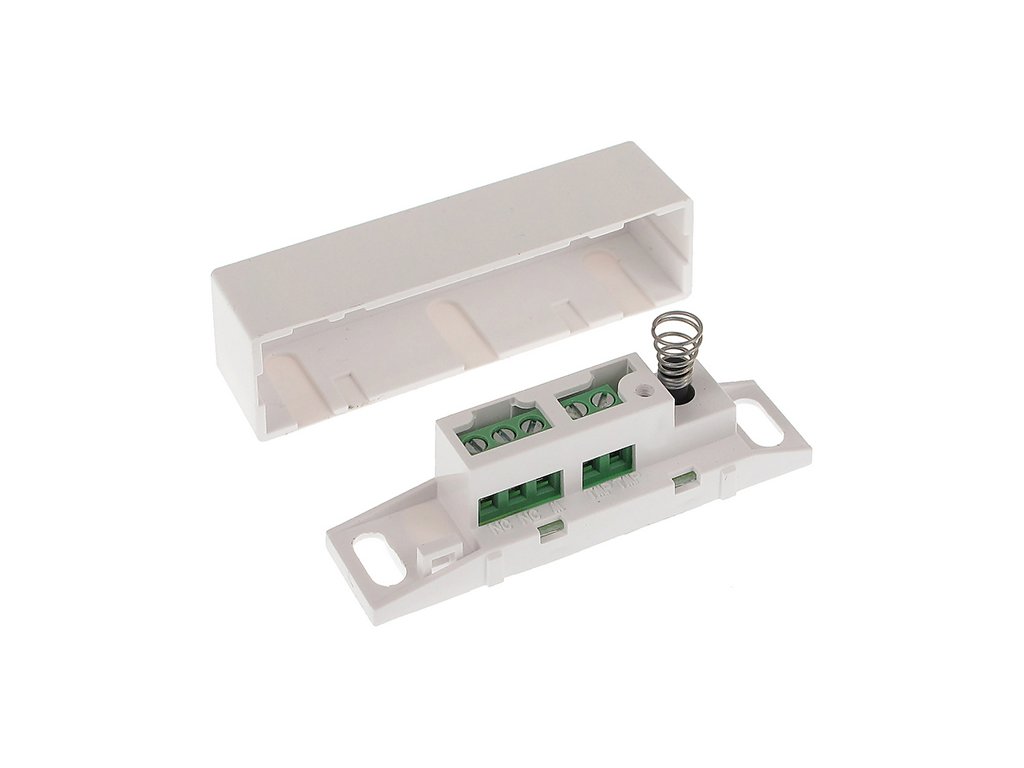

Magnetické kontakty sú jedným zo základných zariadení obvodovej ochrany. Prispievajú k zabezpečeniu dverí, okien atď., reagovaním na ich otvorenie. Čidlo S-4 je určené na povrchovú montáž napr. na okenný rám alebo zárubňu. S-4 sa skladá z dvoch častí, umiestnených v estetických krytoch: kontaktrónového (magnetického) čidla a magnetu. Odklonenie jednej časti od druhej spôsobuje narušenie obvodu čidla, čo je signalizované ako narušenie. Čidlo je vybavené sabotážnym kontaktom a dodatočnou svorkou M uľahčujúcou montáž koncového rezistora EOL. S-4 je prispôsobená na spoluprácu s akoukoľvek alarmovou centrálou vybavenou vstupmi typu NC, ako aj v systémoch automatizácie ako riadiaci prvok. Čidlo S-4 spĺňa požiadavky Grade 2 určené normou EN 50131-1 a EN 50131-2-6.

Technické údaje:

• Maximálne spínacie napätie kontaktrónu: 20 V
• Maximálny spínací prúd: 20 mA
• Rozsah prevádzkových teplôt: -30…+55 °C
• Maximálna vlhkosť: 93 ±3%
• Prechodový odpor: 150 ?
• Minimálny počet spínaní pri zaťažení 20 V, 20 mA: 360 000
• Materiál kontaktu: Ru (Ruténium)
• Vzdialenosť uzavretia kontaktov kontaktrónu: 18 mm
• Vzdialenosť otvorenia kontaktov kontaktrónu: 28 mm
• Rozmery dištančnej podložky pod kontaktrón: 58,5 x 16,5 x 3,3 mm
• Rozmery krytu magnetu: 58,5 x 14,7 x 8,3 mm
• Rozmery dištančnej podložky pod magnet: 58,5 x 14,7 x 3 mm
• Hmotnosť:24 g
• Rozmery krytu: 58,5 x 16,5 x 15,2 mm
