S-4 BR - Magnetický detektor (hnedý) - SATEL

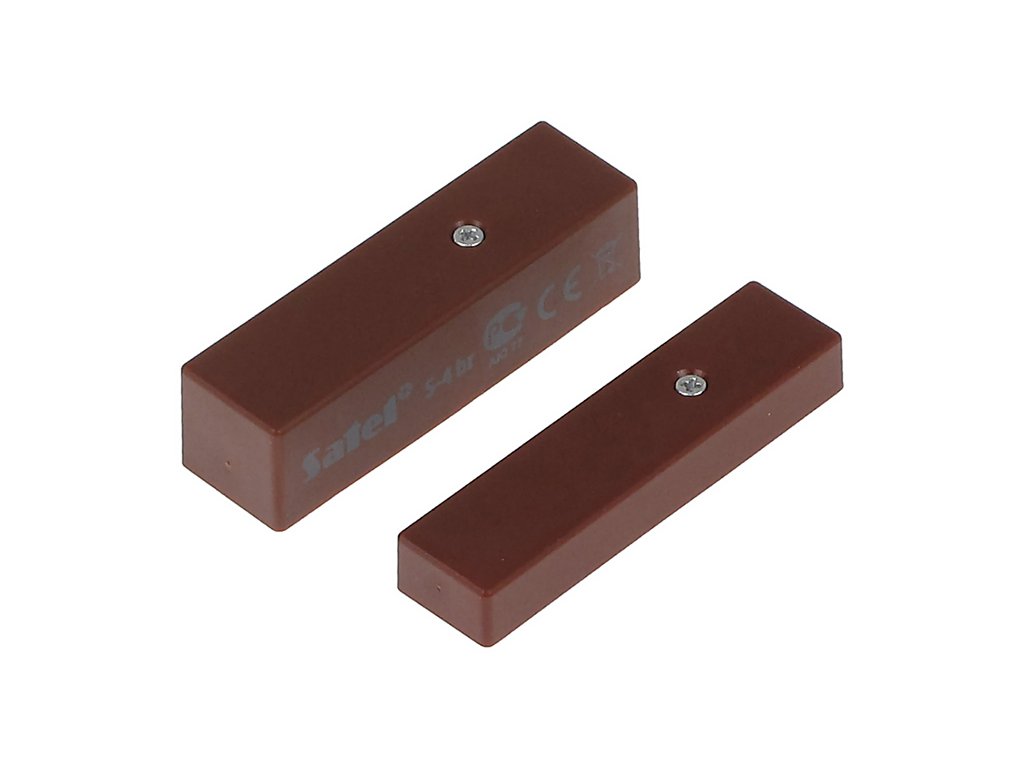

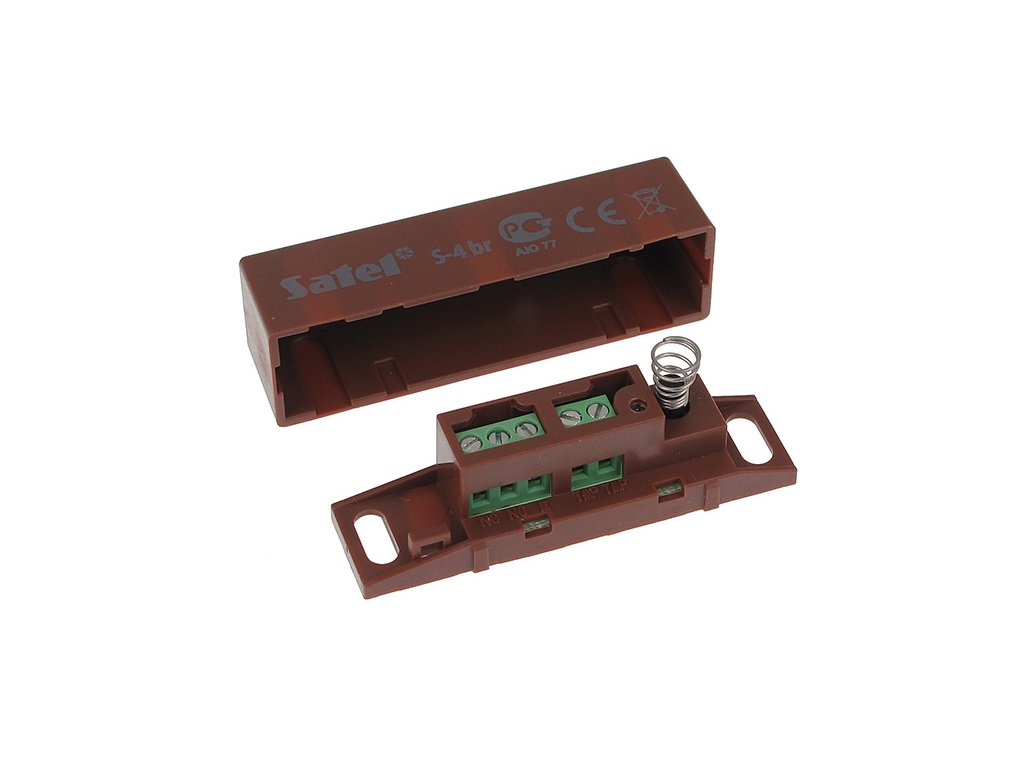

Magnetické detektory sú jedným zo základných zariadení obvodovej ochrany. Prispievajú k zabezpečeniu dverí, okien atď., reagovaním na ich otvorenie. Detektor S-4 BR je určený na povrchovú montáž priskrutkovaním napr. na okenný rám alebo zárubňu. S-4 BR sa skladá z dvoch častí, umiestnených v estetických obaloch: kontaktového (magnetického) senzora a magnetu. Oddialenie jednej časti od druhej spôsobí otvorenie obvodu senzora, čo je signalizované ako narušenie. Detektor je vybavený sabotážnym kontaktom a dodatočnou svorkou M, ktorá uľahčuje montáž rezistora konca linky EOL. S-4 BR je prispôsobený na spoluprácu s ľubovoľnou alarmovou centrálou vybavenou vstupmi typu NC, ako aj v automatizačných systémoch ako riadiaci prvok. Detektor S-4 BR spĺňa požiadavky Grade 2 podľa normy EN 50131-1 a EN 50131-2-6.

Technické údaje:

• Maximálne prepínateľné napätie kontaktronu: 20 V
• Maximálny prepínateľný prúd: 20 mA
• Rozsah prevádzkových teplôt: -30…+55 °C
• Maximálna vlhkosť: 93 ±3%
• Prechodový odpor: 150 ?
• Minimálny počet prepnutí pri zaťažení 20 V, 20 mA: 360 000
• Materiál kontaktov: Ru (Ruténium)
• Vzdialenosť uzavretia kontaktov kontaktronu: 18 mm
• Vzdialenosť otvorenia kontaktov kontaktronu: 28 mm
• Rozmery distančnej podložky pod kontaktron: 58,5 x 16,5 x 3,3 mm
• Rozmery obalu magnetu: 58,5 x 14,7 x 8,3 mm
• Rozmery distančnej podložky pod magnet: 58,5 x 14,7 x 3 mm
• Hmotnosť:24 g
• Rozmery obalu: 58,5 x 16,5 x 15,2 mm
