RN500 - DC regulátor napätia, RN 12V/5A - Pulsar
Kód: EC-09923Podrobný popis

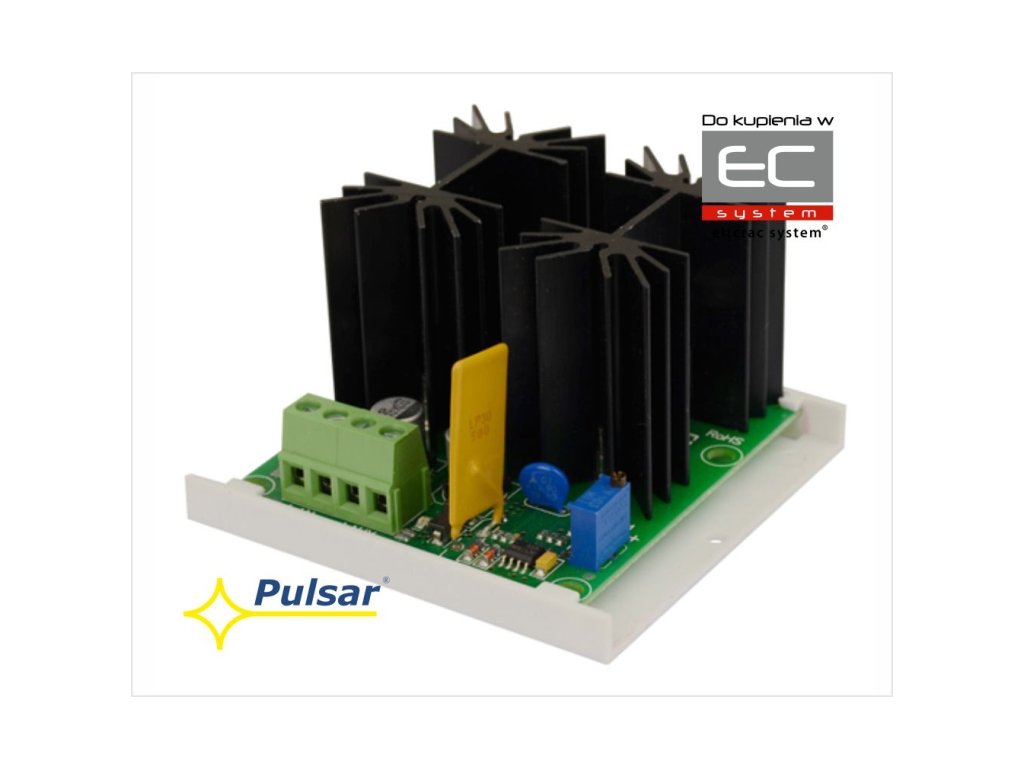

Redukcia napätia RN500 - Pulsar
Redukcia napätia RN 12V/5A (RN 500) spoločnosti Pulsar slúži na zníženie a stabilizáciu jednosmerného napätia v rozmedzí 12÷14V na hodnotu 12V (nastavenie 11V÷Uin DC). V prípade, že vstupné napätie klesne pod hraničnú hodnotu nastaveného výstupného napätia, dôjde k úplnému otvoreniu tranzistora a redukcia vedie bezobstratovo (pokles napätia ?U<1%). To umožňuje plné využitie energie uloženej v akumulátore napájacieho zdroja pri batériovej prevádzke. Redukcia RN500 v spojení s typickým záložným napájacím zdrojom je určená na napájanie zariadení vyžadujúcich stabilizované napätie 10V÷12V DC. Obzvlášť je určená pre systémy priemyselnej televízie CCTV (kamery, IR osvetlenie), kontrolu prístupu KD a iné, v ktorých sú zariadenia napájané napätím 12V DC (-10%/+5%) a nemôžu byť napájané priamo z výstupu 13,8V DC záložného zdroja.
Technické parametre:
- napájacie napätie: max. 14V DC
- výstupné napätie: 12V DC/5A
- rozsah nastavenia výstupného napätia: 11V÷Uin
- liniová stabilizácia napätia
- bezobstratové vedenie pod prahom stabilizácie
- signalizácia: optická LED
- ochrana:
· proti skratom SCP
· proti preťaženiu OLP - Rozmery: Š=76 V=70 H=45 mm
- Záruka: 5 rokov od dátumu výroby
Technická špecifikácia:
| RN500 | |
|---|---|
| Všeobecné | |
| Napätie napájania | max. 14V/DC (-/+5%) |
| Výstupné napätie | < 12V DC nom. (+/- 0,3V) |
| Rozsah nastavenia výstupného napätia | 11V÷Uin (z výroby 12V DC) |
| Výkon prijímača | 60W max. |
| Výstupný prúd | 5A max |
| Spotreba prúdu z modulov | 5mA max. |
| Ochrana proti skratom SCP a preťaženiu OLP | 110% ÷ 150% výkonu reduktora - obmedzenie prúdu prostredníctvom resetovateľnej poistky PTC, ručné opätovné spustenie |
| Optická signalizácia - IN dióda signalizujúca stav napájania DC - AUX dióda signalizujúca stav napájania DC na výstupe modulu | - červená - zelená |
| Prevádzková teplota | II trieda prostredia, -10°C ÷40°C |
| Rozmery | L=76, W=70, H=45 [+/- 2mm] |
| Uchytenie | Montážna lišta s lepiacou páskou alebo montážne kolíky x 4 (PCB fi=4,2mm) |
| Konektory | skrutkovacie konektory ?0,41÷1,63 (AWG 26-14) |
| Čistá hmotnosť/celková hmotnosť | 0,10kg/0,14kg |
Dodatočné parametre
| Kategória: | Meniče napätia |
|---|---|
| EAN: | 5906881445532 |
| Hmotnost: | 0,10kg/0,14kg |
