PTU-68R-EXT/PoE - 8-kanálová ochrana siete LAN Gigabit Ethernet - EWIMAR
Kód: EC-29340Podrobný popis
PTU-68R-EXT/PoE - 8-kanálové zabezpečenie siete LAN Gigabit Ethernet - EWIMAR

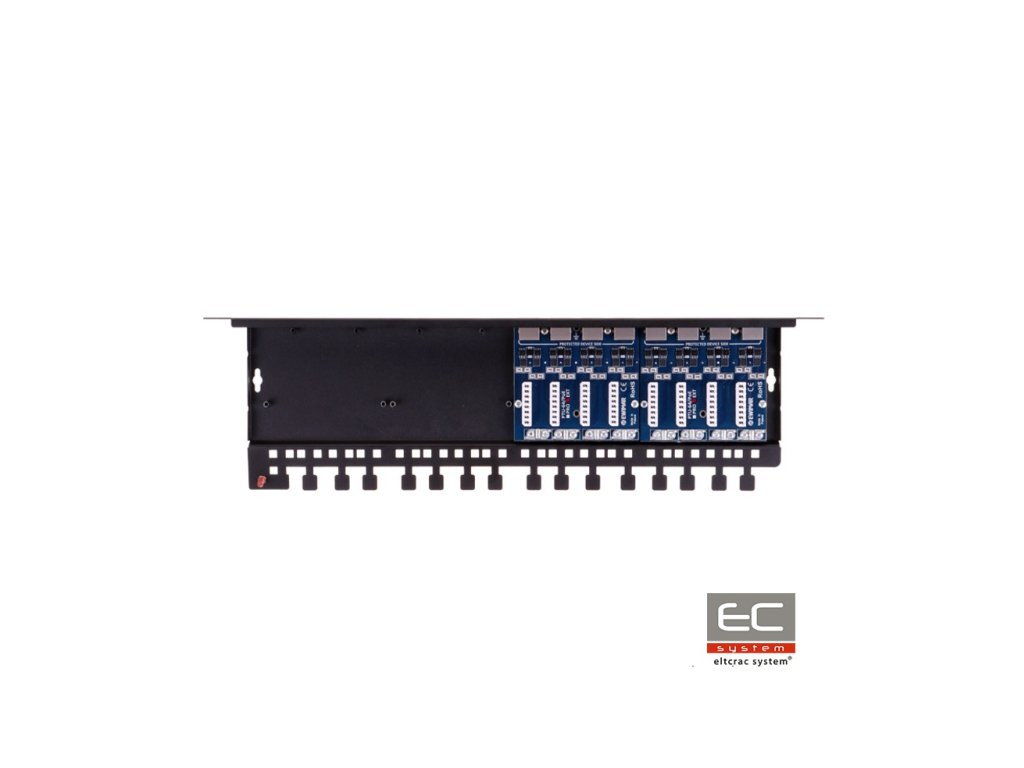

PTF-68R-EXT/PoE je osemkanálové zabezpečenie určené pre sieť Gigabit Ethernet. Zariadenie je kompatibilné s káblovaním UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Zabezpečenie tvoria dva moduly PTU-64-EXT,inštalované na dedikovanej základni PTU/PTF-6-RACK. Na prednej strane, ktorá je chránenou stranou (DEVICE), sú použité zásuvky RJ-45, do ktorých sú pripojené porty LAN prepínačov. Nechránenú stranu (LINE) tvoria konektory LSA umiestnené vzadu, ku ktorým sú pripojené dlhé linky infraštruktúry LAN bez použitia konektorov RJ-45. Takéto riešenie zaručuje účinnú ochranu proti prepätiu a vytvára systém pripojenia Patch Panel pre priame upevnenie LAN káblov. Moduly PTU-64 dosahujú vynikajúce parametre prenosu dát a vysokú kvalitu prepäťovej ochrany vďaka použitiu viacvrstvových PCB dosiek a inovatívnych komponentov v technológii MOSFET, prostredníctvom ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany ako pred prepätím, tak aj pred náhlymi skokmi potenciálových rozdielov. Napájacie zdroje LAN zariadení sú chránené pred poškodením pomocou nezávislých okruhov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených atmosferickými výbojmi alebo nekontrolovanému nárastu napätia. Zabezpečenie možno rozšíriť maximálne na 16 kanálov inštaláciou dvoch ďalších modulov série PTF-64 alebo PTU-64 do základne. Uzemnenie zariadenia sa vykonáva jeho pripojením na vhodne uzemnenú skriňu Rack pomocou priloženého uzemňovacieho vodiča. Navyše, na zabezpečenie ochrany pred prachom pre konektory a ochranné obvody je možné využiť kryt PTU/PTF-COVER. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie zabezpečení na oboch stranách káblov: viackanálové na strane LAN prepínača a jednokanálové na strane koncových zariadení, napríklad PTF-61-EXT/PoE.
Príklad inštalácie zabezpečenia Gigabit Ethernet s použitím PTU-68 ako patch panel
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Až 16 kanálov |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s káblovaním | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor LSA |
| Výstupný konektor (chránená strana) | Zásuvka RJ-45, tienená, 6 kategórie |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Prúd výboja (8/20µS, linka-zem) Iimp | 2kA |
| Nominálne napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Prúd výboja (8/20µS, linka-linka) Iimp | 75A (2kA po zadzáhnutí MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Odspevňovací prvok | Poistka MOSFET |
| Sériová rezistencia | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| Linka PoE | |
| Nominálne napätie DC (linka-linka) UN | 57V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zadzáhnutí MOSFET) |
| Prúd výboja (8/20µS, linka-linka) Iimp | 73A (2kA po zadzáhnutí MOSFET) |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Prúd výboja (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard práce PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Vo vnútri |
| Spôsob montáže | Montáž v skrini Rack 19" |
| Spôsob uzemnenia | Uzemňovací vodič |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750281 |
