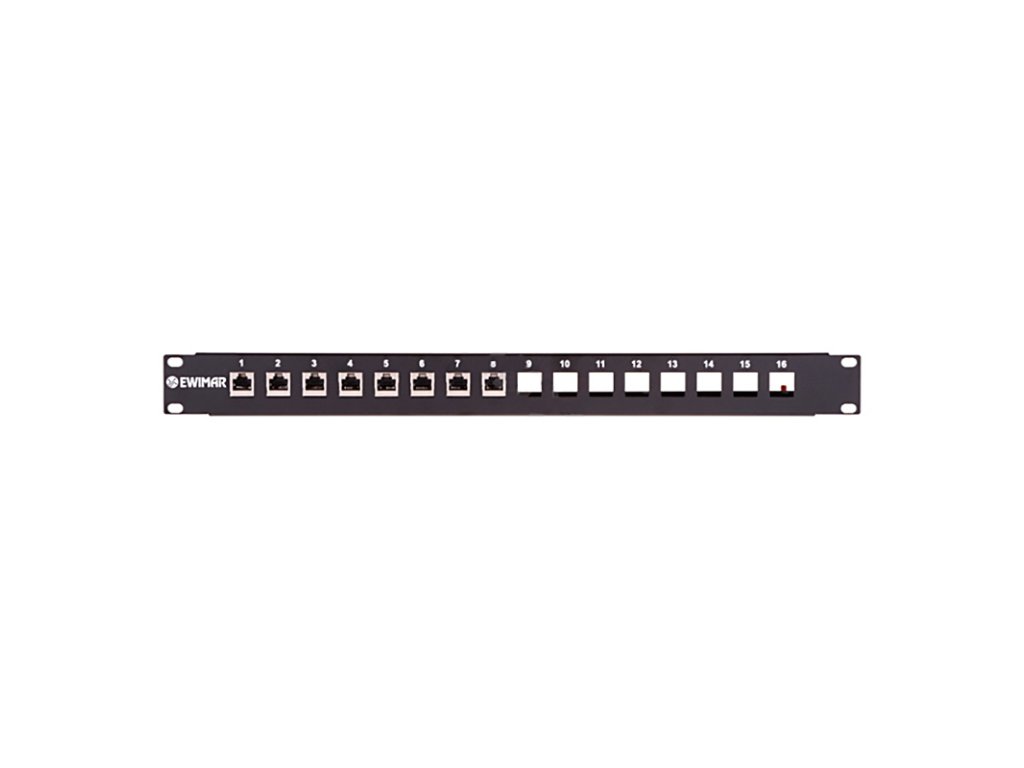

8-kanálová prepäťová ochrana série ECO s ochranou PoE pre inštalácie Gigabit Ethernet PTU-68R-ECO/PoE je osemkanálová ochrana určená pre siete Gigabit Ethernet. Zariadenie je kompatibilné so zapojením UTP a FTP kategórie 5, 5e a 6.

Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Ochranu tvoria dva moduly PTU-64-ECO, namontované na vyhradenom základe PTU/PTF-6-RACK. Je určený na montáž do skrine RACK 19" na prednej lište pri štandardnom určení alebo na zadnej lište pomocou uhlových držiakov LK-MOUNT, v prípade použitia s IP-CCTV rekordérmi.

---

Na prednej strane, ktorá je chránenou stranou

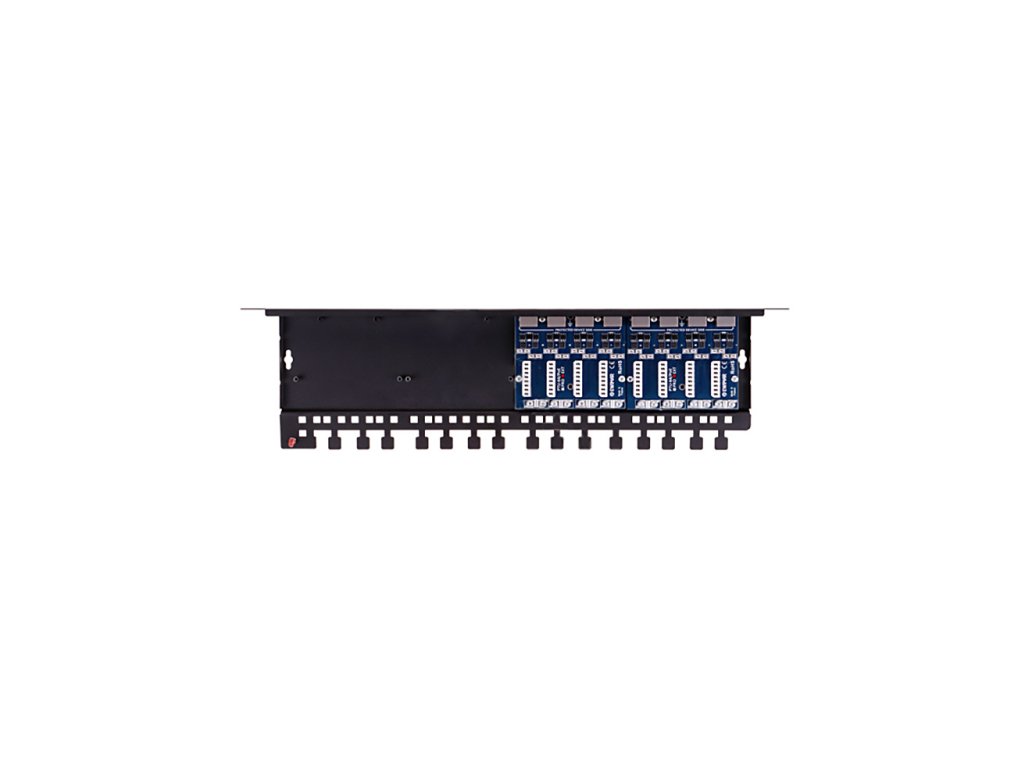

(ZARIADENIA) sú použité zásuvky RJ-45, do ktorých sú pripojené porty LAN prepínačov. Nechránenú stranu (LINE) tvoria zásuvky LSA umiestnené vzadu, ku ktorým sú pripojené dlhé línie LAN infraštruktúry bez použitia RJ-45 konektorov. Takéto riešenie zaručuje účinnú prepäťovú ochranu a vytvára spojovací systém Patch Panel pre priame upevnenie LAN káblov. Použitie viacvrstvových dosiek plošných spojov a moderných komponentov zaručuje súlad so štandardom kategórie 6 zapojenia a správnymi testami pre frekvencie 4x125MHz. Napájačky zariadení LAN sú chránené pred poškodením nezávislými obvodmi ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8. v dôsledku prepätí spôsobených búrkami alebo nekontrolovanému nárastu napätia. Ochranu možno rozšíriť maximálne na 16 kanálov namontovaním na základňu dvoch ďalších modulov série PTF-64 alebo PTU-64. Uzemnenie zariadenia sa uskutočňuje pripojením k vhodne uzemnenej skrini RACK

pri použití priloženého uzemňovacieho kábla. Okrem toho, na zabezpečenie ochrany pred prachom pre konektory a ochranné obvody možno použiť kryt

PTU/PTF-COVER. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použiť ochrany na oboch stranách káblov: viac kanálov na strane prepínača LAN a jednotlivé na strane koncových zariadení, napríklad PTF-61-ECO/PoE. Zariadenie je určené pre LAN inštaláciu, ktorá sa nachádza úplne vo vnútri budovy a nie je vystavená výbojom z iných nechránaných inštalácií. Príklad inštalácie ochrany Gigabit Ethernet s použitím PTU-68 ako patch panelu

Špecifikácia technická PTU-68R-ECO/PoE Linia dát

Počet LAN kanálov

8

Rozšíriteľnosť

Do 16 kanálov

Podporované ethernetové štandardy

10Base-T, 100Base-T, 1000Base-T

Zlučiteľnosť so zapojením

Kategória 5, 5e a 6

Vstupný konektor (nechránená strana)

Konektor LSA

Výstupný konektor (chránená strana)

Zásuvka RJ-45, tienená, 6 kategória Nominálne DC napätie (linia-zem) UN

90V DC 600V Nominálne DC napätie (linia-linia) UN 3,3V DC Výbojový prúd (8/20µS, linia-linia) Iimp 100A 15pF 300mA / líniu Maximálne pracovné trvalé napätie (linia-linia) UC 64V DC Nominálne DC napätie (linia-zem) UN 110V DC Výbojový prúd (8/20µS, linia-zem) Iimp PoE prevádzkový štandard Všeobecné Aplikácia Vnútri Skriňa RACK 19" Uzemňovací kábel

Maximálne pracovné trvalé napätie (linia-zem) UC 110V DC Úroveň ochrany 1kV/s (linia-zem) UP
Výbojový prúd (8/20µS, linia-zem) Iimp 100A
Maximálne pracovné trvalé napätie (linia-linia) UC 3,5V DC	Úroveň ochrany 1kV/s (linia-linia) UP 28V
Chránené línie 1-2, 3-6, 4-5, 7-8	Kapacita (linia-linia) @1MHz
Kapacita (linia-zem) @1MHz 2-3pF Sériový odpor	2,2 / líniu Nominálny prúd IN
Linia PoE Nominálne DC napätie (linia-linia) UN	57V DC
Úroveň ochrany UP 90V	Výbojový prúd (8/20µS, linia-linia) Iimp 100A
90V DC Maximálne pracovné trvalé napätie (linia-zem) UC	Úroveň ochrany 1kV/s (linia-zem) UP 600V
100A Chránené páry	(1+2)-(3+6), (4+5)-(7+8)
Zlučiteľný so všetkými typmi vrátane Hi PoE
Spôsob montáže	Spôsob uzemnenia
Prevádzková teplota -30C do 60C	Rozmery 480 x 41 x 130 mm
