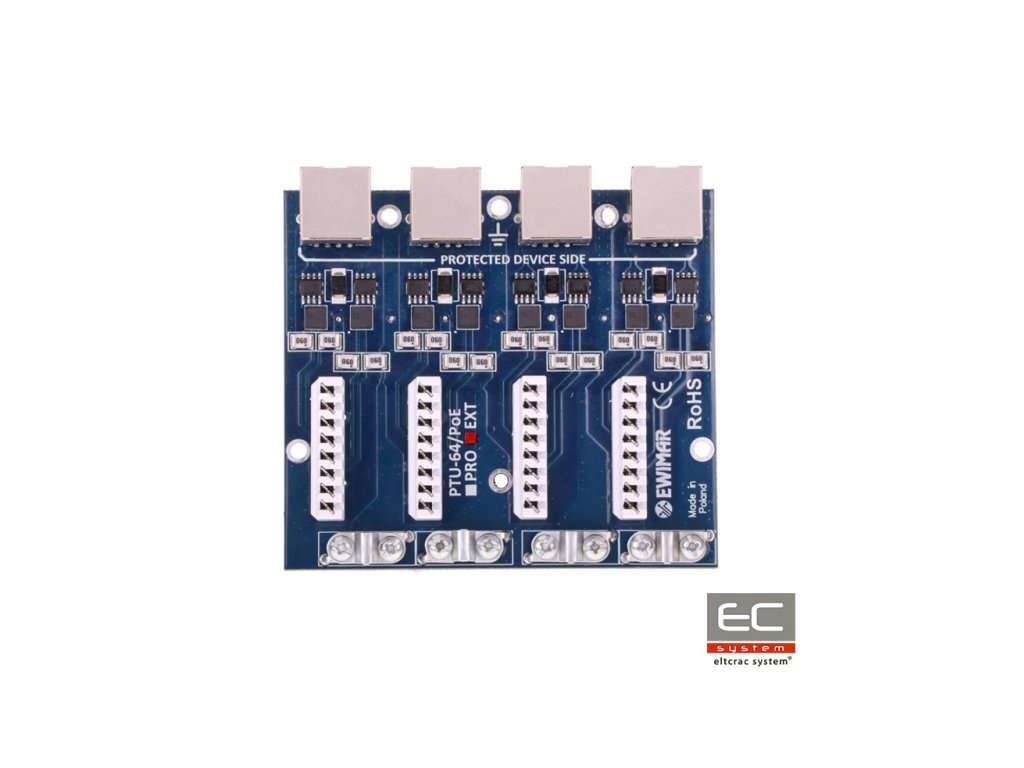

PTU-64-EXT/PoE - 4-kanálový modul bleskoistky pre sieť LAN Gigabit Ethernet - EWIMAR
Kód: EC-28628Podrobný popis
PTU-64-EXT/PoE - 4-kanálový modul obmedzovača prepätia siete LAN Gigabit Ethernet - EWIMAR
PTU-64-EXT/PoE je štvor-kanálový modul zodpovedný za ochranu proti prepätiu napr. IP kamier, LAN prepínačov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 1 Gbit. Zariadenie je kompatibilné s káblovými systémami UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Skvelé parametre prenosu dát a vysoká odolnosť proti nárazom sú dosiahnuté vďaka použitiu inovatívnych viacvrstvových komponentných plošných spojov. PTU-64-EXT/PoE využíva technológiu MOSFET, vďaka ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany pred prepätím aj náhlymi zmenami potenciálov. Napájanie zariadení LAN je chránené pred poškodením prostredníctvom nezávislých ochranných obvodov PoE napájania, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 vplyvom prepätia spôsobeného búrkovými výbojmi alebo nekontrolovaných nárastov napätia. Na ochránenej strane (DEVICE) sú použité zásuvky RJ-45, vďaka čomu je možné rýchle prepájanie káblov. Nechránená strana je vybavená konektormi typu LSA, ktoré umožňujú priame pripojenie káblov bez použitia RJ-45 konektorov. Takéto riešenie zaručuje účinnú ochranu proti prepätiu a vytvára spojovací systém Patch Panel pre priame upevnenie LAN káblov. Pre montáž modulu je potrebné využiť dedikovanú základňu PTU/PTF-6-RACK, ktorá pojme maximálne 4 moduly rôznych typov.
Zmontované zariadenie vytvára patch panel s obmedzovačom prepätia
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 4 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s káblovaním | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor LSA |
| Výstupný konektor (chránená strana) | Zásuvka RJ-45, tienená, 6. kategória |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojný prúd (8/20µS, linka-zem ) Iimp | 2kA |
| Nominálne DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojný prúd (8/20µS, linka-linka ) Iimp | 75A (2kA po aktivácii MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddelovací prvok | MOSFET istič |
| Odpor v sérii | 6 / líniu |
| Nominalný prúd IN | 300mA / líniu |
| PoE linka | |
| Nominálne DC napätie (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po aktivácii MOSFET) |
| Výbojný prúd (8/20µS, linka-linka) Iimp | 73A (2kA po aktivácii MOSFET) |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojný prúd (8/20µS, linka-zem ) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | Kompatibilné so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 100 x 100 x 20 (mm) |
| Použitie | Vnútorné |
| Montážny spôsob | Montáž v Rack paneli |
| Spôsob uzemnenia | Upevňovacie skrutky |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750267 |
