PTU-64-ECO/PoE - 4-kanálový modul prepäťovej ochrany sieť LAN Gigabit Ethernet - EWIMAR
Kód: EC-PTU-64-ECO/POESúvisiaci tovar
Kód: EC-PTU/PTF-6-RACK
Podrobný popis

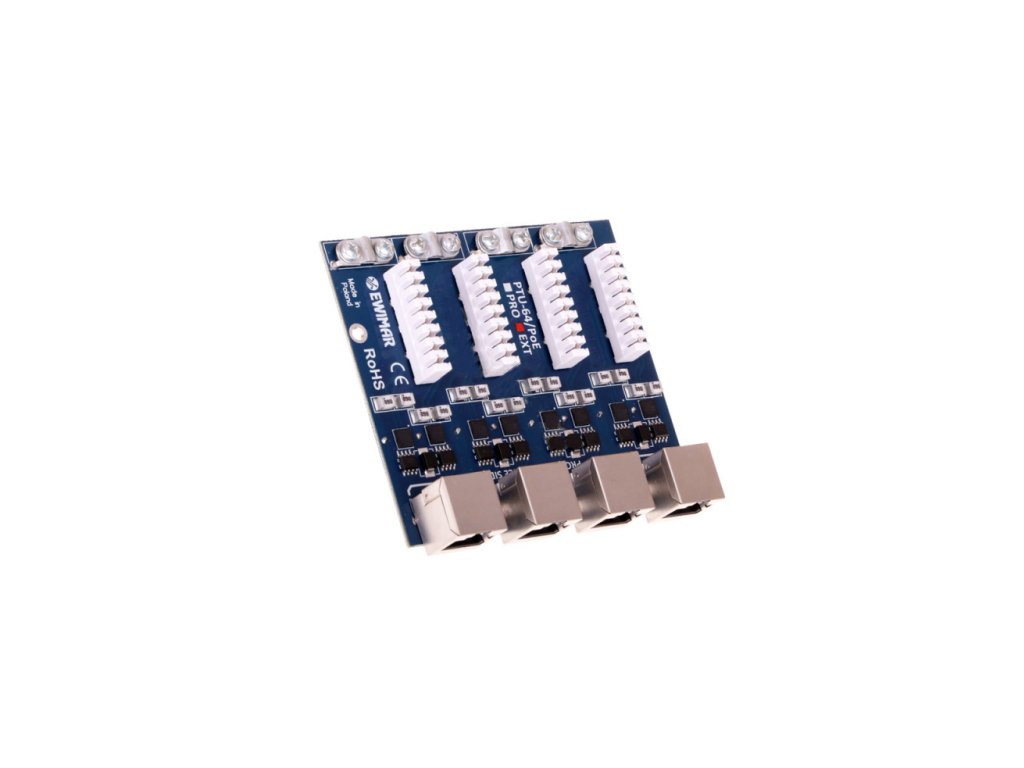

Modul 4-kanálovej prepäťovej ochrany série ECO s ochranou PoE pre inštaláciu Gigabit Ethernet
PTU-64-ECO/PoE je štvor-kanálový modul zodpovedný za prepäťovú ochranu m.in. IP kamier, LAN switchov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v gigabitových sieťach. Zariadenie je kompatibilné s kábelážou UTP a FTP kategórie 5 a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Vynikajúce parametre prenosu dát a vysoká odolnosť proti veľkým prúdovým impulzom sú dosiahnuté vďaka inovatívnym komponentom viacvrstvových dosiek plošných spojov. Napájacie zdroje LAN zariadení sú chránené pred poškodením cez nezávislé okruhy napájacej ochrany PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených atmosférickými výbojmi alebo nekontrolovaným zvýšením napätia. Na chránenej strane (DEVICE) sa používajú zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená spojkami typu LSA, ktoré umožňujú priamu inštaláciu káblov bez použitia RJ-45 konektorov. Takéto riešenie zaručuje účinnú ochranu proti prepätiu a vytvára systém spojenia Patch Panel pre priamu montáž LAN káblov. Na montáž modulu je potrebné použiť základňu PTU/PTF-6-RACK, ktorá pojme maximálne 4 moduly rôznych typov.
Zmontovaný prístroj tvorí Patch Panel s obmedzovačom prepätí
Technická špecifikácia
| PTU-64-ECO/PoE | |
|---|---|
| Dátová linka | |
| Počet LAN kanálov | 4 |
| Podporované ethernetové štandardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kábelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Spojka LSA |
| Výstupný konektor (chránená strana) | RJ-45 zásuvka, tienená, kategória 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie trvalé (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulzný prúd (8/20µS, linka-zem) Iimp | 100A |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie trvalé (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 28V |
| Impulzný prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené línie | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériová rezistencia | 2,2 / linka |
| Menovitý prúd IN | 300mA / linka |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie trvalé (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Impulzný prúd (8/20µS, linka-linka) Iimp | 100A |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie trvalé (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulzný prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Všeobecné | |
| Použitie | Vnútri |
| Spôsob montáže | Montáž v Rack paneli |
| Spôsob uzemnenia | Upínacie skrutky |
| Pracovná teplota | -30C do 60C |
| Rozmery | 100 x 100 x 20 mm |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750243 |
