PTU-616R-EXT/PoE - 16-kanálový obmedzovač prepätia siete LAN Gigabit Ethernet - EWIMAR
Kód: EC-29339Podrobný popis
PTU-616R-EXT/PoE - 16-kanálový prepäťový chránič siete LAN Gigabit Ethernet - EWIMAR

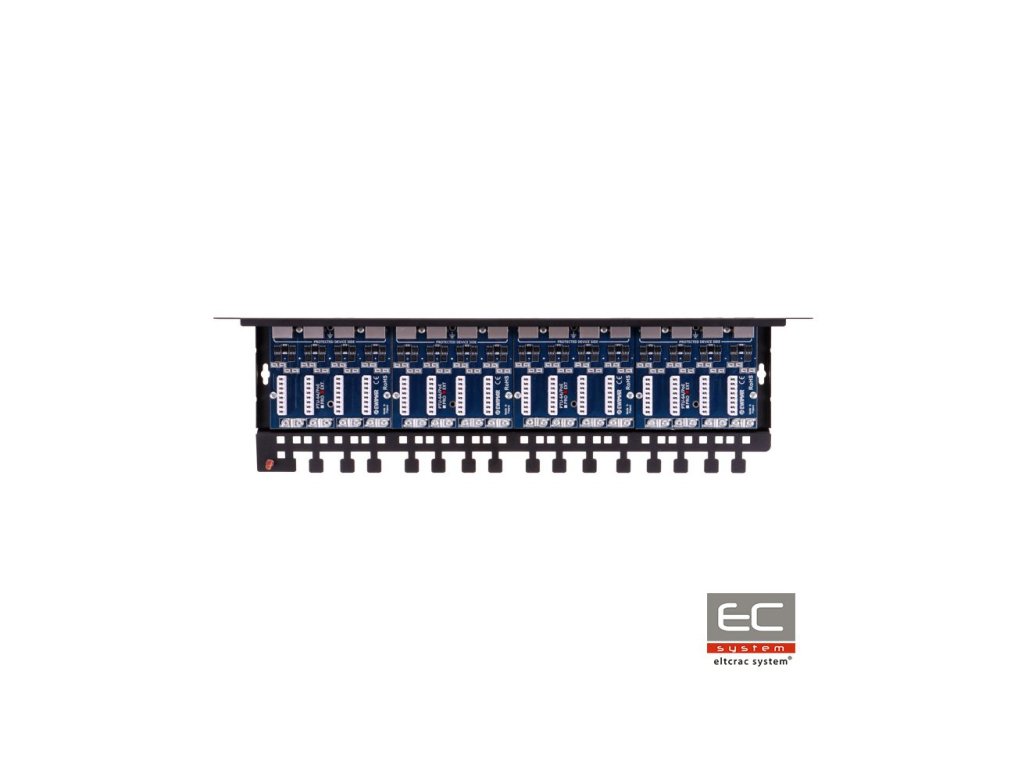

PTF-68R-EXT/PoE je šestnásťkanálový prepäťový chránič určený pre siete Gigabit Ethernet. Zariadenie je kompatibilné s káblovaním UTP a FTP kategórie 5 , 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Chránič tvorí štyri moduly PTU-64-EXT, namontované na dedikovanú základňu PTU/PTF-6-RACK. Na prednej strane, ktorá je chránenou stranou (DEVICE) sa používajú zásuvky RJ-45, ku ktorým sa pripájajú porty prepínačov LAN. Nechránenú stranu (LINE) tvoria zásuvky LSA umiestnené vzadu, ku ktorým sa pripájajú dlhé línie infraštruktúry siete LAN, bez použitia konektorov RJ-45. Takéto riešenie zabezpečuje efektívnu ochranu proti prepätiu a vytvára systém prípojného panelu pre priame uchytenie káblov LAN. Moduly PTU-64 dosahujú vynikajúce parametre prenosu dát a vysokú kvalitu prepäťovej ochrany vďaka použitiu viacvrstvových dosiek PCB a inovatívnych komponentov v technológii MOSFET, vďaka ktorým možno dosiahnuť veľmi vysokú úroveň ochrany tak pred prepätiami, ako aj náhlymi výkyvmi rozdielov potenciálov. Napájacie zdroje zariadení LAN sú chránené proti poškodeniu prostredníctvom nezávislých obvodov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8. v dôsledku prepätí spôsobených bleskovými výbojmi alebo nekontrolovanému nárastu napätia. Uzemiť zariadenie sa vykonáva pripojením k vhodne uzemnenej skrini Rack použitím priloženého uzemňovacieho drôtu. Okrem toho pre zaistenie ochrany pred prachom pre konektory a obvody chrániča môžete použiť kryt PTU/PTF-COVER. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochranných zariadení po oboch stranách káblov: viackanálový na strane prepínača LAN a jednotlivé na strane koncových zariadení, napríklad PTF-61-EXT/PoE.
Kompletná prepäťová ochrana s PTU-616, plniacim funkciu patch panela
Technická špecifikácia:
| Prenosová linka | |
|---|---|
| Počet kanálov LAN | 16 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s káblovaním | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor LSA |
| Výstupný konektor (chránená strana) | Zásuvka RJ-45, tienené, kategória 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 2kA |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový prúd (8/20µS, linka-linka ) Iimp | 75A (2kA po aktivácii MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddeľovací prvok | MOSFET poistka |
| Sériový odpor | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po aktivácii MOSFET) |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 73A (2kA po aktivácii MOSFET) |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | Kompatibilné so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Vnútri |
| Spôsob montáže | Montáž do Racku 19" |
| Spôsob uzemnenia | Uzemňovací vodič |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750304 |
