Podrobný popis
16-kanálové prepäťové zabezpečenie série ECO s ochranou PoE pre inštalácie Gigabit Ethernet

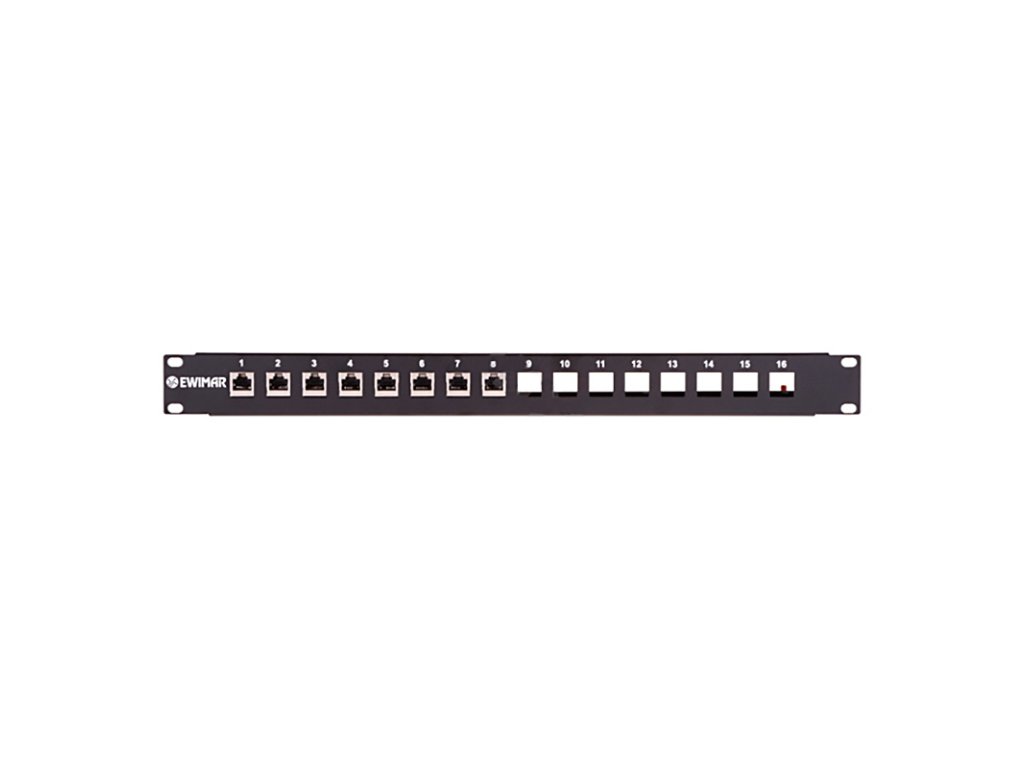

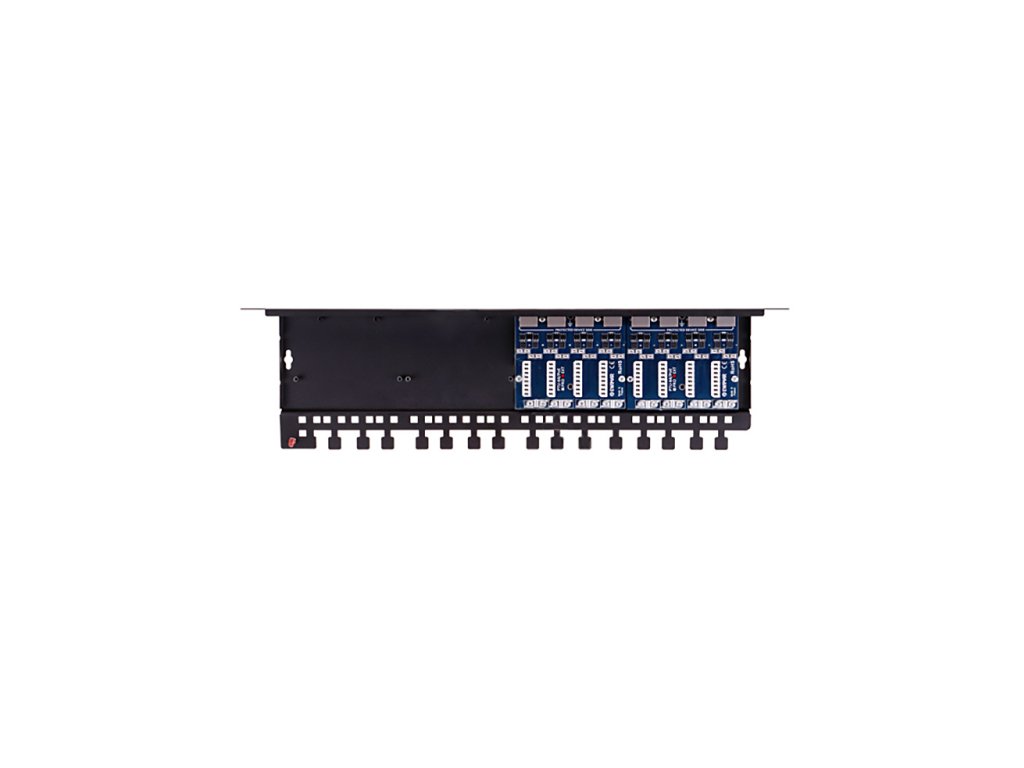

PTU-616R-ECO/PoE je šestnásťkanálový prepäťový obmedzovač určený pre siete Gigabit Ethernet. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T. Omezovač tvoria štyri moduly PTU-64-ECO, namontované na dedikovanej základni PTU/PTF-6-RACK. Na prednej strane, ktorá je chránenou stranou (DEVICE) sú použité zásuvky RJ-45, ku ktorým sú pripojené porty prepínačov LAN. Nechránenú stranu (LINE) tvoria konektory LSA umiestnené na zadnej strane, ku ktorým sú pripojené dlhé línie infraštruktúry siete LAN bez použitia konektorov RJ-45. Také riešenie zaručuje účinnú prepäťovú ochranu a tvorí systém pripojenia Patch Panel pre priame pripojenie káblov LAN.
Moduly série PTU-64 sú inovatívne riešenia s vysokou účinnosťou proti prepätiu a s vysokou kvalitou prenosu. Použitie viacvrstvových plošných spojov vyústilo do súladu so štandardom kategórie 6 kabeláže a správnych testov pre frekvencie 4 x 125MHz. Napájacie zdroje zariadení LAN sú chránené pred poškodením prostredníctvom nezávislých obvodov ochrany napájania PoE, ktoré eliminujú zvýšenie napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených bleskovými výbojmi alebo nekontrolovaným nárastom napätia. Uzemnenie zariadenia sa uskutočňuje pripojením k riadne uzemnenej skrini Rack pomocou priloženého uzemňovacieho kábla. Navyše na zabezpečenie ochrany pred prachom pre zásuvky a obvody obmedzovača je možné použiť kryt PTU/PTF-COVER. Zariadenie je určené pre inštalácie LAN, ktoré sú úplne umiestnené v interiéri budovy a nie sú vystavené iskrovým výbojom z iných nezabezpečených inštalácií.
Kompletná prepäťová ochrana s PTU-616, plniacim funkciu patch panelu
Špecifikácia technická
| PTU-616R-ECO/PoE | |
|---|---|
| Dátová linka | |
| Počet kanálov LAN | 16 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T |
| Súlad s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor LSA |
| Výstupný konektor (chránená strana) | Zásuvka RJ-45, tienená, 6. kategórie |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Nominálne napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 28V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériová rezistencia | 2,2 / linku |
| Nominálny prúd IN | 300mA / linku |
| Linka PoE | |
| Nominálne napätie DC (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | V súlade so všetkými typmi vrátane Hi PoE |
| Všeobecné | |
| Použitie | Vo vnútri |
| Spôsob montáže | Skrinka RACK 19" |
| Spôsob uzemnenia | Uzemňovací kábel |
| Prevádzková teplota | -30C do 60C |
| Rozmery | 480 x 41 x 130 mm |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750618 |
