PTU-58R-PRO/PoE - 8-kanálové zabezpečenie siete LAN - EWIMAR

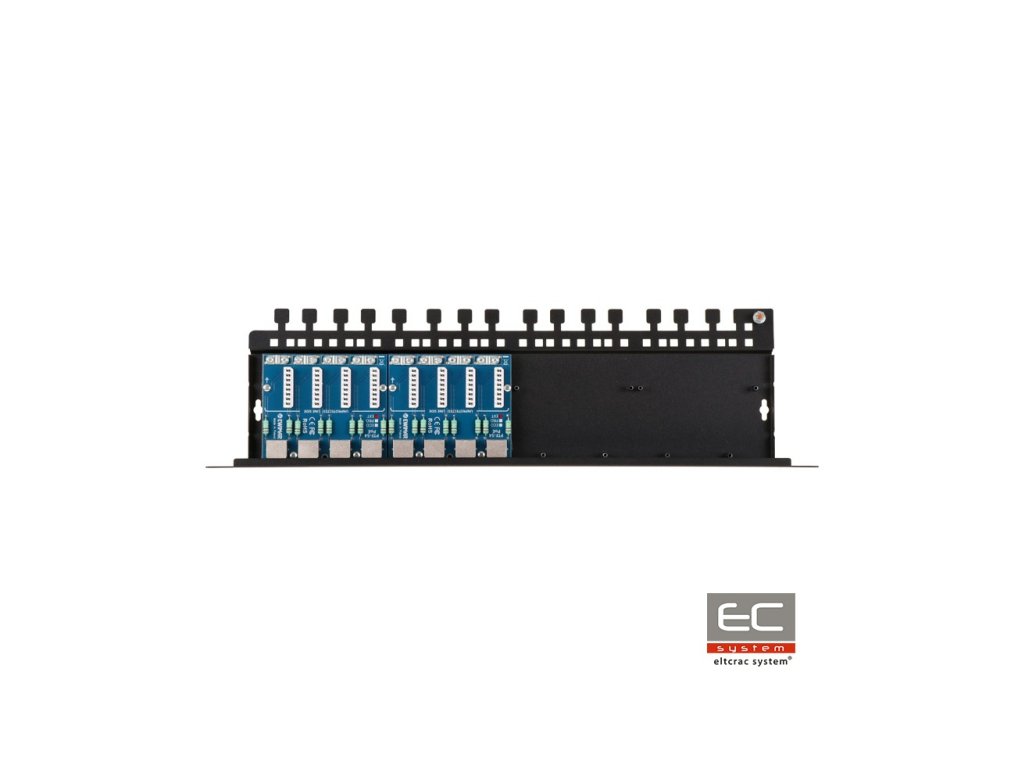

PTU-58R-PRO/PoE je osemkanálové zabezpečenie zodpovedné za ochranu proti prepätiu napr. IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Zabezpečenie je určené pre siete 100Base-T. Zariadenie tvorí dva moduly PTU-54-PRO/Poe, namontované na dedikovanej základni PTU/PTF-5RACK. Môže byť rozšírené maximálne na 16 kanálov pripojením ďalších dvoch modulov série PTF-54 alebo PTU-54 na základňu. PTU-58R-ECO/PoE je určený na ochranu zariadení inštalovaných mimo budov. Vynikajúce parametre prenosu dát a vysoká odolnosť voči prepätiu sú dosiahnuté vďaka použitiu PCB s veľmi silným obsahom medi, precíznou vedením obvodov a aplikáciou inovatívnych komponentov. Na chránenej strane (DEVICE) boli použité konektory RJ-45, vďaka čomu je možnosť rýchleho prepínania vodičov. Nechránená strana bola vybavená konektormi typu LSA, ktoré umožňujú priame zapojenie vodičov bez použitia konektorov RJ-45. Takéto riešenie zaručuje účinnú ochranu proti prepätiu a vytvára systém spojovacieho Patch Panelu na priame upevnenie lan káblov. Uzemnenie zariadenia prebieha cez montážne skrutky krytu Rack, čo umožňuje ľahkú údržbu, výmenu alebo rozšírenie modulu. Pri pripojení sa používa dodaný kábel, upevnený k spoločnému uzemňovaciemu bodu obalu. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochranných prvkov na oboch stranách káblov: viacnásobný na strane LAN switchu a jednotlivý na strane koncových zariadení.
Schéma zabezpečenej siete LAN
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Do 16 kanálov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, skrutkový pár kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Konektor LSA (Krone) + tienený svorka |
| Výstupný konektor (zariadenie) | Konektor RJ-45, tienený |
| Používané typy káblov | UTP / FTP kategórie 5, 5e a 6 |
| Nominálne napätie DC (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd (8/20µS, línia-zem ) Iimp | 2kA na každú žilu vodiča (14kA spolu) |
| Nominálne napätie DC (línia-linia) UN | 3,3V DC |
| Maximálne prevádzkové napätie (línia-linia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-linia) UP C3 | 20V |
| Výbojový prúd (8/20µS, línia-linia) Iimp | 100A |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-linia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / líniu |
| Nominalny prúd IN | 300mA / líniu |
| Počet stupňov ochrany | 2 (GDT, TVS) |
| Rozpojovací prvok | Impulzný odpor |
| Línia PoE | |
| Nominálne napätie DC (línia-linia) UN | 58V DC |
| Maximálne prevádzkové napätie (línia-linia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, línia-linia) Iimp | 100A |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Aplikácia | Ochrana zariadení inštalovaných mimo budov |
| Spôsob montáže | Montáž v Rackovej skrini 19" |
| Tesnosť obalu | neplatí |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750489 |
