PTU-58R-EXT/PoE - 8-kanálová ochrana siete LAN - EWIMAR
Kód: EC-28370Podrobný popis

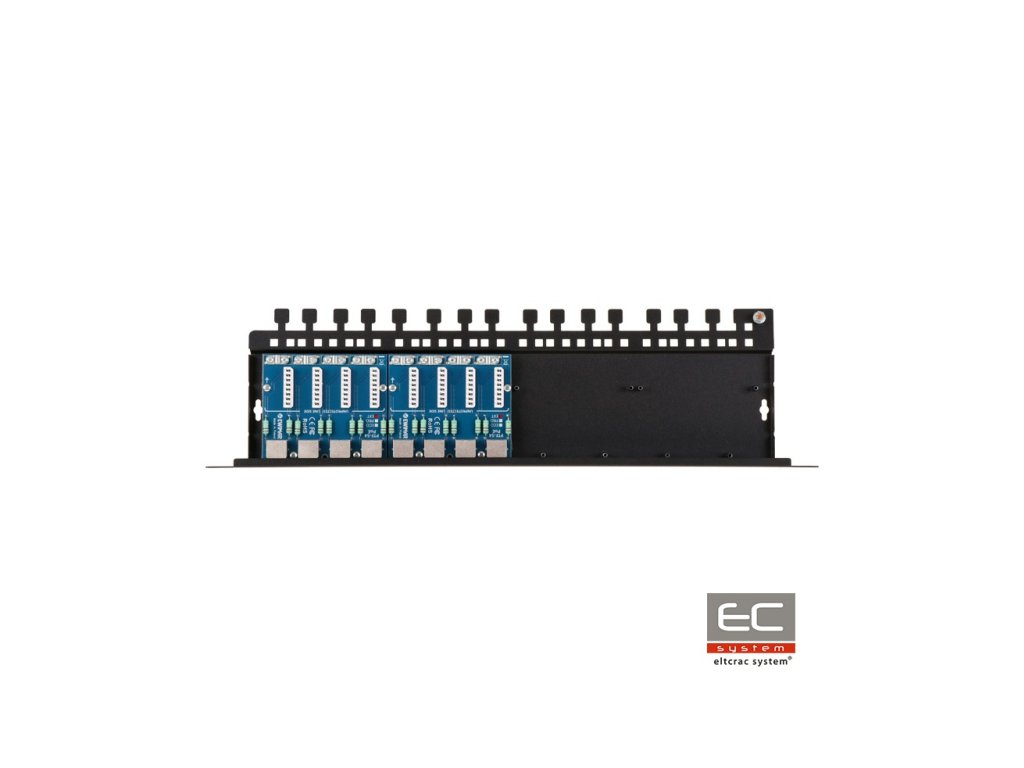

PTU-58R-EXT/PoE - 8-kanálová ochrana siete LAN - EWIMAR
PTU-58R-EXT/PoE je osemkanálová ochrana zodpovedná za prepäťovú ochranu napr. IP kamier, LAN switchov, routerov, bezdrôtových prístupových bodov a ďalších zariadení pracujúcich v 100Mbit sieťach. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Ochrana je určená pre siete 100Base-T. Zariadenie pozostáva z dvoch modulov PTU-54-PRO/Poe, montovaných na špeciálnu základňu PTU/PTF-5RACK. Môže byť rozšírené maximálne na 16 kanálov osadením ďalších dvoch modulov série PTF-54 alebo PTU-54 do základne. PTU-58R-EXT/PoE je určený na ochranu zariadení inštalovaných mimo budov ako aj na stĺpoch a kovových konštrukciách. Modul využíva technológiu MOSFET, vďaka ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany tak voči napätiam ako aj náhlym skokom rozdielu potenciálov. Vynikajúce parametre prenosu dát a vysokú odolnosť voči úderom sme dosiahli použitím PCB dosiek s veľmi vysokým obsahom medi, presným vedením obvodov a inovatívnymi komponentmi. Na chránenej strane (DEVICE) sú použité zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená konektormi typu LSA, ktoré umožňujú priame zapojenie káblov bez použitia RJ-45 konektorov. Toto riešenie zaručuje efektívnu prepäťovú ochranu a vytvára systém prepojovacieho panelu pre priame upevnenie LAN káblov. Zariadenie sa uzemňuje prostredníctvom montážnych skrutiek krytu Rack, čo umožňuje jednoduchú údržbu, výmenu či rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla upevneného na spoločnom uzemňovacom bode krytu. Odporúčaný spôsob dosiahnutia najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viac-kanálová na strane prepínača LAN a jednokanálová na strane koncových zariadení. Aby sa zabezpečila účinná prepäťová ochrana, ochranné zariadenia série EXT by sa nemali spájať z jednej strany káblu s ochrannými zariadeniami série ECO z druhej strany káblu. Z druhej strany kábla by sa mali použiť ochranné zariadenia minimálne série PRO, ideálne série EXT, čo zvyšuje napätie izolačného bufferu.
Kompletná prepäťová ochrana s patch panelom
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Až na 16 kanálov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, twisted pair kategórie 5, 5e, a 6 |
| Vstupný konektor (kábel) | Konektor LSA (Krone) - Tienič obalu |
| Výstupný konektor (zariadenie) | Zásuvka RJ-45, tienená |
| Používané typy káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Max. trvalé pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Prúd výboja (8/20µS, linka-zem) Iimp | 2kA na každú žilu kábla (14kA celkom) |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 8V |
| Prúd výboja (8/20µS, linka-linka) Iimp | 2kA s využitím funkcie MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Odpor série | 6 / linka |
| Menovitý prúd IN | 300mA / linka |
| Počet ochranných stupňov | 3 (GDT, MOSFET, TVS) |
| Odpájajúci prvok | Super rýchla poistka MOSFET |
| PoE Linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne trvalé pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Prúd výboja (8/20µS, linka-linka) Iimp | 100A |
| Prúd výboja (8/20µS, linka-zem) Iimp | 2kA |
| Ochrana páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE štandard práce | kompatibilný s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných na kovových konštrukciách |
| Spôsob montáže | Montáž v racku 19" |
| Tesnosť krytu | netýka sa |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750502 |
