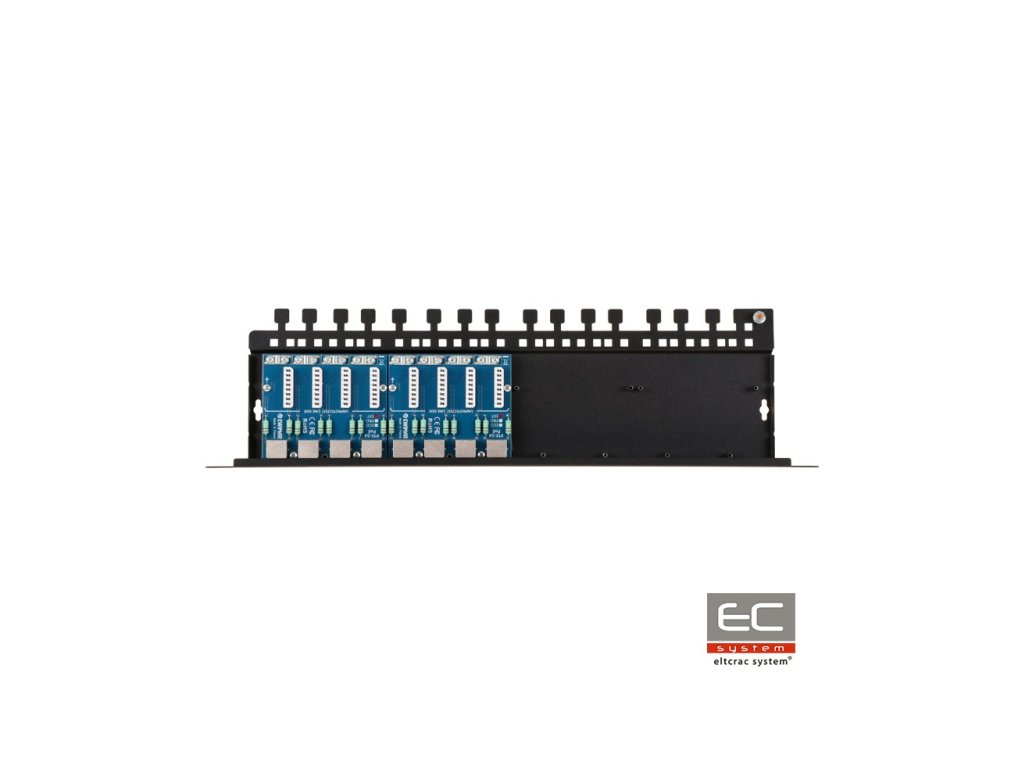

PTU-58R-ECO/PoE - 8-kanálová ochrana siete LAN - EWIMAR
PTU-58R-ECO/PoE je osemkanálová ochrana zodpovedná za prepäťovú ochranu m.in. IP kamier, LAN switchov, routerov, WiFi prístupových bodov a ďalších zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Ochrana je určená pre siete 10Base-T, 100Base-T. Zariadenie tvoria dva moduly PTU-54-ECO/Poe, namontované na dedikovanej základni PTU/PTF-5RACK. Môže byť rozšírené maximálne na 16 kanálov montážou dvoch ďalších modulov série PTF-54 alebo PTU-54. PTU-58R-ECO/PoE je určený na ochranu zariadení inštalovaných v interiéri. Vynikajúce parametre prenosu dát a vysoká odolnosť proti nárazom sú dosiahnuté vďaka použití PCB dosiek s veľmi hrubým obsahom medi, precíznemu vedeniu obvodov a využitiu inovatívnych komponentov. Na chránenej strane (DEVICE) sú použité zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená konektormi typu LSA, ktoré umožňujú priame pripojenie káblov bez použitia konektorov RJ-45. Takéto riešenie zaručuje účinnú prepäťovú ochranu a vytvára systém pripojení Patch Panel na priame upevnenie LAN káblov. Uzemenie zariadenia sa vykonáva pomocou montážnych skrutiek krytu Rack, čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý je pripevnený k spoločnému uzemňovaciemu bodu krytu. Odporúčaným spôsobom na zabezpečenie najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viacnásobná na strane LAN prepínača a jednoduchá na strane koncových zariadení.
Inštalácia LAN s použitím ochranného patch panela
Špecifikácia technická:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Na 16 kanálov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, skrútený pár kategórie 5, 5e a 6 |
| Vstupný konektor (LINE) | LSA (Krone) + objímka obrazovky |
| Výstupný konektor (DEVICE) | Zásuvka RJ-45, tienená |
| Typy použitých káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 1 (hybridný) |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard práce PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt,, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných v interiéri |
| Spôsob montáže | Inštalácia v 19" Rack skrini |
| Tesnosť krytu | nie je uplatniteľné |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750212 |
