PTU-54-PRO/PoE - 4-kanálový modul ochrany proti prepätiu siete LAN - EWIMAR
Kód: EC-PTU-54-PRO/POEPodrobný popis

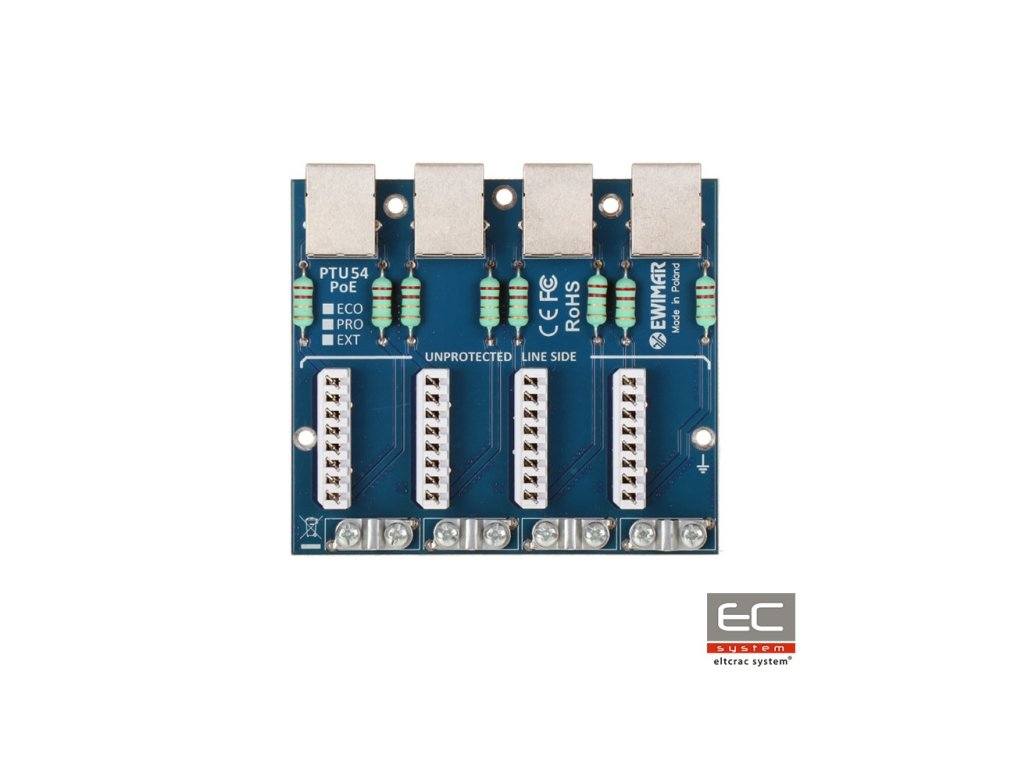

PTU-54-PRO/PoE - 4-kanálový modul prepäťovej ochrany siete LAN - EWIMAR
PTU-54-PRO/PoE je štvor-kanálový modul zodpovedný za prepäťovú ochranu okrem iného IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 10Base-T, 100Base-T. PTU-54-PRO/PoE je určený na ochranu zariadení nainštalovaných vonku. Vynikajúce parametre prenosu dát a vysokú odolnosť proti nárazom sa dosahujú vďaka použitiu PCB dosiek s veľmi hrubým obsahom medi, precíznym vedením obvodov a použitím inovatívnych komponentov. Na chránenom strane (DEVICE) boli použité konektory RJ-45, čo umožňuje rýchle prepínanie káblov. Nezabezpečená strana bola vybavená konektormi typu LSA, ktoré umožňujú priame zapojenie káblov bez použitia RJ-45 konektorov. Takéto riešenie zaručuje efektívnu prepäťovú ochranu a vytvára systémovú spojovaciu platformu Patch Panel pre priame upevnenie LAN káblov. Na montáž modulu je potrebné použiť základňu PTU/PTF-5-RACK, ktorá pojme maximálne 4 moduly rôznych typov. Uzemnenie zariadenia je realizované cez montážne skrutky krytu Rack, čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého vodiča, upevneného k spoločnému bodu uzemnenia krytu.
Konštrukcia prepäťového patch panelu pre LAN siete
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 4 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, skrutková kategória 5, 5e a 6 |
| Vstupný konektor (kábel) | Konektor LSA (Krone) |
| Výstupný konektor (zariadenie) | Konektor RJ-45 |
| Typy použiteľných káblov | UTP / FTP kategória 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie trvalé (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA na každú žilu kábla (14kA celkom) |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie trvalé (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 2 (GDT, TVS) |
| Oddelovací prvok | Impulzný rezistor |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne pracovné napätie trvalé (linka-linka) UC | 64V DC |
| Ochranná úroveň UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard práce PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) dáta pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 100 x 90 x 18 (mm) |
| Použitie | Vo vnútri |
| Spôsob montáže | Montáž v kryte RACK 19" |
| Tesnosť krytu | nie je relevantná |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750434 |
