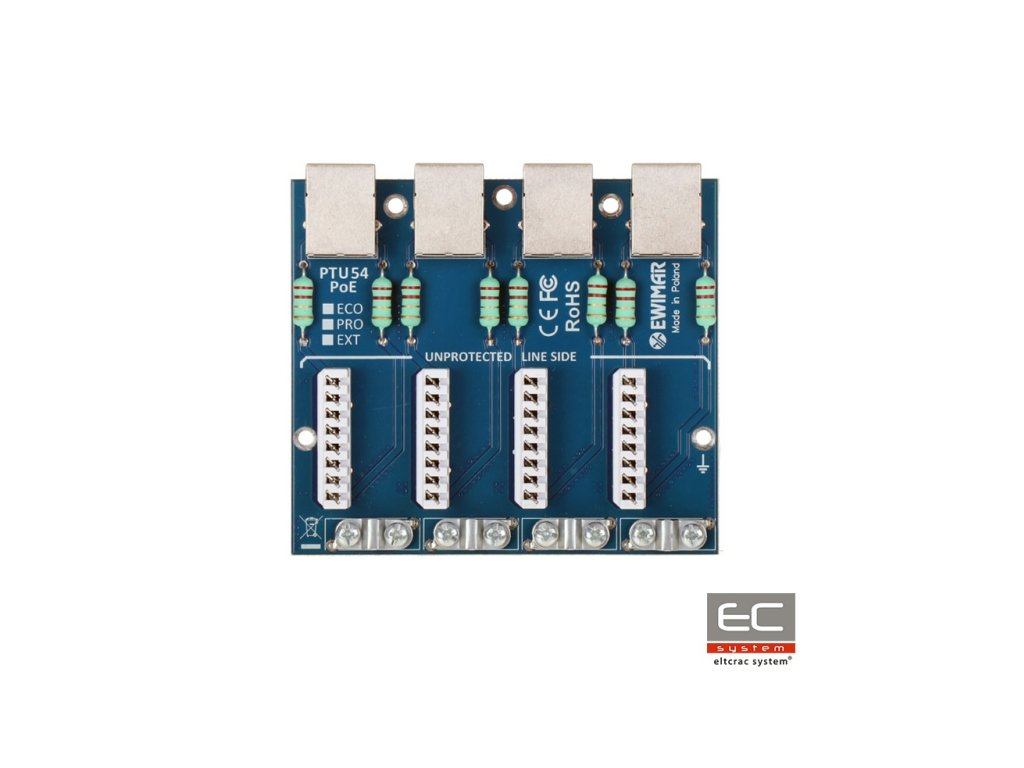

PTU-54-EXT/PoE - 4-kanálový modul prepäťovej ochrany siete LAN - EWIMAR
Kód: EC-PTU-54-EXT/POEPodrobný popis
PTU-54-EXT/PoE - 4-kanálový modul ochrannej prepäťovej ochrany LAN siete - EWIMAR
PTU-54-EXT/PoE je štvor-kanálový modul zodpovedný za ochranu pred prepätiami, vrátane IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení fungujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 10Base-T, 100Base-T. PTU-54-EXT/PoE je určený na ochranu zariadení inštalovaných mimo budov, na stĺpoch a kovových konštrukciách. Modul využíva technológiu MOSFET, vďaka ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany pred prepätiami aj náhlymi zmenami potenciálových rozdielov. Výborné parametre prenosu dát a vysokú odolnosť voči úderom sú dosiahnuté vďaka použitiu PCB dosiek s veľmi hrubou medenou vrstvou, presným vedením obvodov a použitím inovatívnych komponentov. Na chránenej strane (DEVICE) sa použili konektory RJ-45, čo umožňuje rýchle prepojenie káblov. Nezabezpečená strana je vybavená konektormi typu LSA, ktoré umožňujú priame pripojenie káblov bez použitia RJ-45 zástrčiek. Takéto riešenie zaručuje účinnú ochranu pred prepätiami a vytvára spojovací systém Patch Panel na priame upevnenie LAN káblov. Na montáž modulu je potrebné použiť základňu PTU/PTF-5-RACK, ktorá pojme maximálne 4 moduly rôznych typov. Uzemnenie zariadenia je zabezpečené cez montážne skrutky puzdra Rack, čo umožňuje ľahkú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý je upevnený k spoločnému uzemňovaciemu bodu puzdra.
Spôsob budovania ochrannej záplatovej panelu so spojkami LSA (Krone)
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 4 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, twistované páry kategórie 5, 5e a 6 |
| Vstupné pripojenie (kábel) | LSA konektor (Krone) |
| Výstupné pripojenie (zariadenie) | RJ-45 zásuvka |
| Typy použitých káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité DC napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20S, linka-zem) Iimp | 2kA na každý vodič (spolu 14kA) |
| Menovité DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 8V |
| Výbojový prúd (8/20S, linka-linka) Iimp | 2kA s ohľadom na činnosť MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných úrovní | 3 (GDT, MOSFET, TVS) |
| Izolačný prvok | Veľmi rýchla MOSFET poistka |
| PoE linka | |
| Menovité DC napätie (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20S, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20S, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) dáta pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 100 x 90 x 18 (mm) |
| Použitie | Vo vnútri |
| Spôsob montáže | Montáž do skrinky RACK 19" |
| Tesnosť puzdra | není dôležitá |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750458 |
