PTU-54-ECO/PoE - 4-kanálový modul prepäťovej ochrany siete LAN - EWIMAR
Kód: EC-PTU-54-ECO/POEPodrobný popis
PTU-54-ECO/PoE - 4-kanálový modul prepäťového obmedzovača siete LAN - EWIMAR

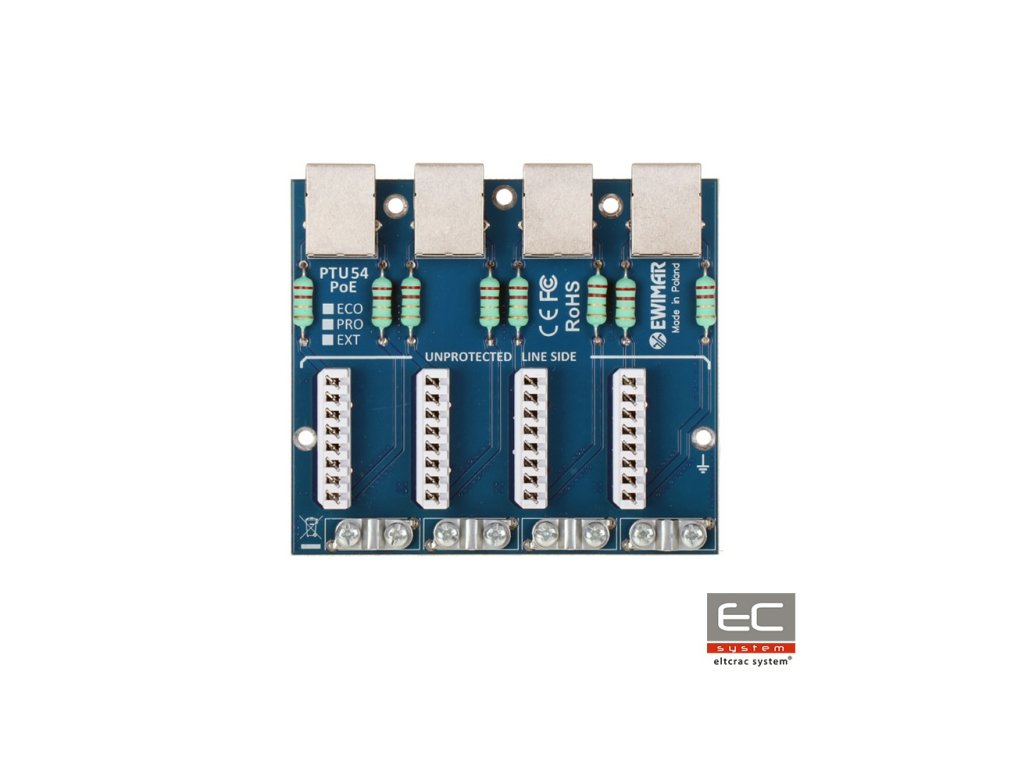

PTU-54-ECO/PoE je štvor-kanálový modul zodpovedný za ochranu proti prepätiu napr. IP kamier, LAN prepínačov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 10Mbit a 100Mbit. Zariadenie je kompatibilné s káblovým systémom UTP a FTP kategórie 5 , 5e a 6. Modul je určený pre siete 10Base-Tx, 100Base-T/Tx. PTU-54-ECO/PoE je určené na ochranu zariadení inštalovaných vo vnútri budov. Vynikajúce vlastnosti prenosu dát a vysoká odolnosť voči úderom sú dosiahnuté vďaka využitiu PCB dosiek s veľmi hrubým obsahom medi, presnému vedeniu obvodov a aplikácii inovatívnych komponentov. Na chránenej strane (DEVICE) boli použité zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nezabezpečená strana bola vybavená konektormi typu LSA, ktoré umožňujú priamu inštaláciu káblov bez použitia RJ-45 konektorov. Toto riešenie zaručuje efektívnu ochranu proti prepätiu a vytvára systém pripojenia Patch Panel pre priame pripevnenie LAN káblov. Pre montáž modulu je potrebné použiť základňu PTU/PTF-5-RACK, ktorá pojme maximálne 4 moduly rôznych typov. Uzemnenie zariadenia je realizované prostredníctvom montážnych skrutiek krytu Rack, čo umožňuje jednoduchú údržbu, výmenu či rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý sa upevňuje k spoločnému uzemňovaciemu bodu krytu.
Spôsob konštrukcie ochranného patch panela pre siete LAN
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet kanálov LAN | 4 |
| Podporované typy sietí LAN | 10Base-T, 100Base-T, skrútená dvojlinka kategórie 5, 5e, a 6 |
| Vstupný konektor (kábel) | Konektor LSA (Krone) + Tienenie |
| Výstupný konektor (zariadenie) | Zásuvka RJ-45 |
| Druhy použitých káblov | UTP / FTP kategórie 5, 5e a 6 |
| Nominálne napätie DC (línia-zem) UN | 90V DC |
| Max. trvalé prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 100A |
| Nominálne napätie DC (línia-línia) UN | 3,3V DC |
| Maximálne trvalé prevádzkové napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP C3 | 20V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 100A |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / líniu |
| Nominálny prúd IN | 300mA / líniu |
| Počet ochranných stupňov | 1 (hybridný) |
| PoE línia | |
| Nominálne napätie DC (línia-línia) UN | 58V DC |
| Maximálne trvalé prevádzkové napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 100A |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Pracovný štandard PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt,, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 100 x 90 x 18 (mm) |
| Použitie | Vnútri |
| Spôsob montáže | Montáž do krytu RACK 19" |
| Tesenie krytu | nie je relevantné |
| Pracovná teplota | -30C~60C |
