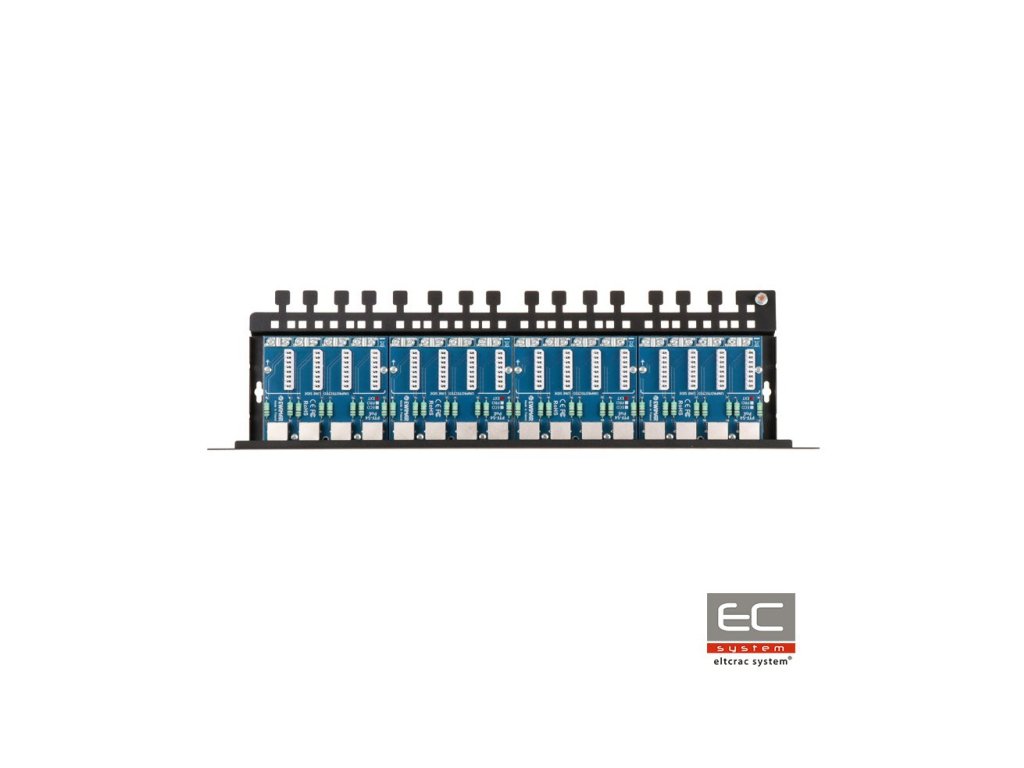

PTU-516R-PRO/PoE - 16-kanálová ochrana siete LAN - EWIMAR
PTU-516R-PRO/PoE je šestnásťkanálová ochrana zodpovedná za prepäťovú ochranu okrem iného IP kamier, LAN switchov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5 , 5e a 6. Ochrana je určená pre siete 100Base-T. Zariadenie tvoria štyri moduly PTU-54-PRO/Poe, namontované do dedikovanej základne PTU/PTF-5RACK. PTU-58R-ECO/PoE je určený na ochranu zariadení inštalovaných mimo budov. Vynikajúce parametre prenosu dát a vysoká odolnosť voči úderom sú dosiahnuté vďaka použitiu PCB dosiek s veľmi hrubým obsahom medi, presnému vedeniu obvodov a použitiu inovatívnych komponentov. Na chránenej strane (DEVICE) boli použité zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená konektormi typu LSA, ktoré umožňujú priame pripájanie káblov bez použitia RJ-45 konektorov. Takéto riešenie zaručuje účinnú prepäťovú ochranu a vytvára spojovací systém Patch Panel pre priame upevnenie LAN káblov. Uzemnenie zariadenia sa uskutočňuje cez montážne skrutky skrine Rack, čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva prostredníctvom priloženého kábla, ktorý je upevnený do spoločného uzemňovacieho bodu skrine. Odporúčaný spôsob zabezpečenia najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viackanálové na strane LAN switcha a jednoduché na strane koncových zariadení.
Schéma chránenej siete LAN
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 16 |
| Možnosť rozšírenia | Nie, len výmena modulu |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, Tienený krútený pár kategórie 5, 5e a 6 |
| Vstupný konektor (LINE) | LSA konektor (Krone) + tieniaci zvierka |
| Výstupný konektor (DEVICE) | Tienená RJ-45 zásuvka |
| Druhy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Nominálne jednosmerné napätie (linka-zem) UN | 90V DC |
| Maximálne trvalé prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA na každý vodič (14kA celkom) |
| Nominálne jednosmerné napätie (linka-linka) UN | 3,3V DC |
| Maximálne trvalé prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 2 (GDT, TVS) |
| Oddeľovací prvok | Impulzný rezistor |
| PoE linka | |
| Nominálne jednosmerné napätie (linka-linka) UN | 58V DC |
| Maximálne trvalé prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE prevádzky | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt,, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Aplikácia | Ochrana zariadení inštalovaných mimo budov |
| Montáž | Montáž v Rack 19" skrini |
| Tesnosť obalu | neaplikovateľná |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750533 |
