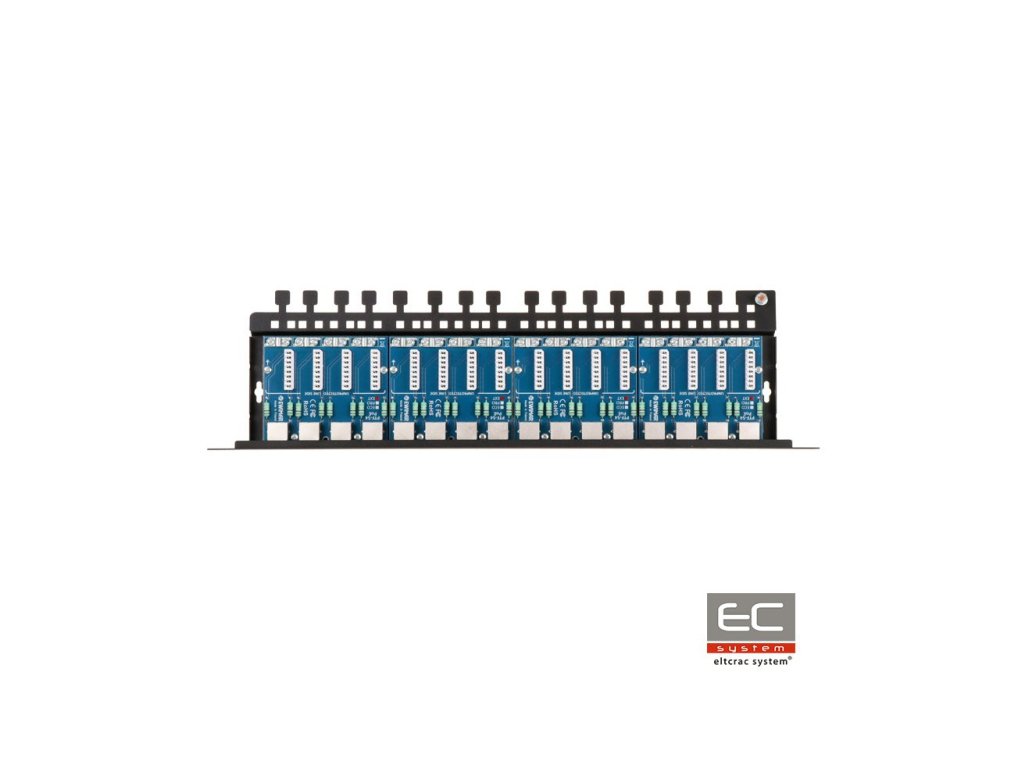

PTU-516R-EXT/PoE je šestnásťkanálová ochrana zodpovedná za prepäťovú ochranu napr. IP kamier, LAN prepínačov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Ochrana je určená pre siete 100Base-T. Zariadenie tvorí štyri moduly PTU-54-PRO/Poe, namontované na dedikovanú základňu PTU/PTF-5RACK. PTU-516R-EXT/PoE je určený na ochranu zariadení inštalovaných na vonkajšej strane budov ako aj na stĺpy a kovové konštrukcie. Modul využíva technológiu MOSFET vďaka ktorej možno dosiahnuť veľmi vysokú úroveň ochrany pred prepätím aj náhlymi zmenami potenciálov. Vynikajúce parametre prenosu dát a vysoká odolnosť proti nárazom sú dosiahnuté vďaka využitiu plošných spojov s veľmi hrubým obsahom medi, precíznemu vedeniu obvodov a použitiu inovatívnych komponentov. Na chránenej strane (DEVICE) sa používajú zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená konektormi typu LSA, ktoré umožňujú priame pripojenie káblov bez použitia konektorov RJ-45. Takéto riešenie zaručuje účinnú prepäťovú ochranu a vytvára Patch Panel systém pre priame pripevnenie LAN káblov. Uzemnenie zariadenia sa vykonáva prostredníctvom montážnych skrutiek skrine Rack, čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý sa pripája k spoločnému uzemňovaciemu bodu skrine. Odporúčaným spôsobom zabezpečenia najvyššieho stupňa ochrany je použitie ochrany na oboch stranách káblov: viacnásobná na strane LAN prepínača a jednotlivá na strane koncových zariadení. Na zabezpečenie účinnej prepäťovej ochrany sa nesmú spájať ochrany série EXT na jednej strane kábla s ochranami série ECO na druhej strane kábla. Na druhú stranu kábla by sa mali používať ochrany minimálnej série PRO a najlepšie série EXT, čo zvyšuje napätie izolačného bufferu.
Príklad prepäťovej ochrany priemyselnej siete LAN
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 16 |
| Možnosť rozšírenia | Žiadna, len výmena jednotlivých modulov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, skrúcaný pár kategórie 5, 5e a 6 |
| Vstupný konektor (LINE) | LSA konektor (Krone) - Objem obrazovky |
| Výstupný konektor (DEVICE) | RJ-45 zásuvka, tieniaca |
| Typy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Max. pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 2kA na každú žilu kábla (14kA spolu) |
| Nominálne napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 8V |
| Výbojový prúd (8/20µS, linka-linka ) Iimp | 2kA so zohľadnením činnosti MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 6 / linku |
| Nominálny prúd IN | 300mA / linku |
| Počet ochranných stupňov | 3 (GDT, MOSFET, TVS) |
| Riadky odparovania | Super rýchla poistka MOSFET |
| PoE linka | |
| Nominálne napätie DC (linka-linka) UN | 58V DC |
| Maximálne pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE štandard plnenia | súlad s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na obvodových ochranných | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných na kovových konštrukciách |
| Montážna metóda | Montáž v racku 19" |
| Tesnosť skrine | neplatí |
| Prevádzková teplota | -30C~60C |
