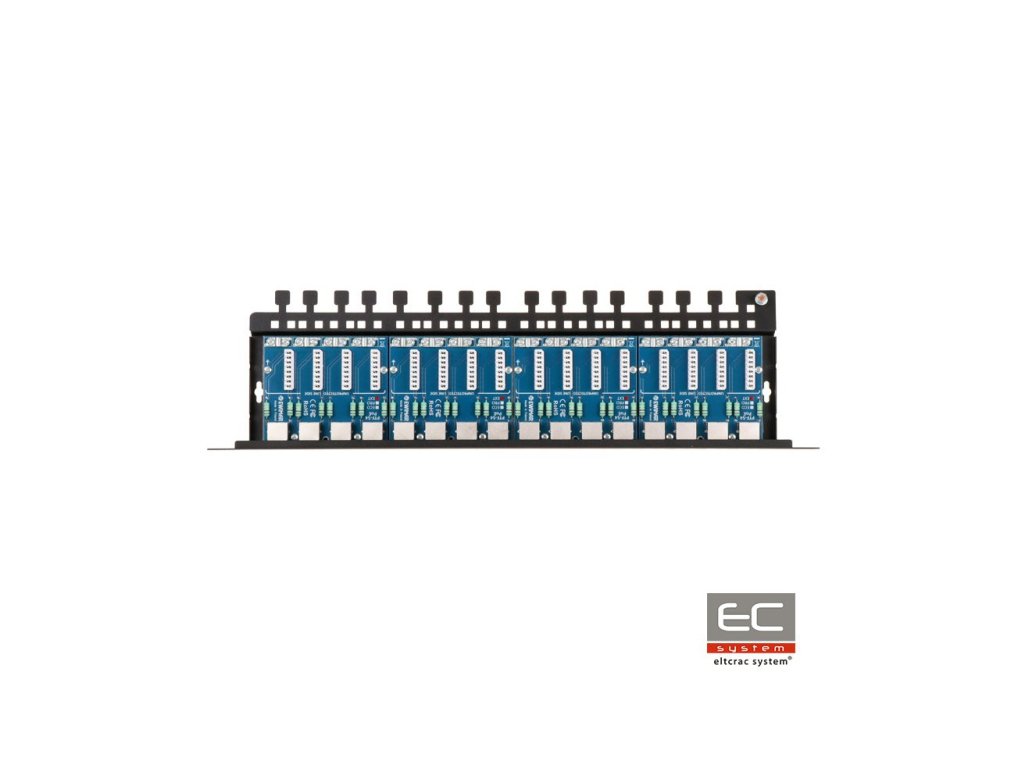

PTU-516R-ECO/PoE - 16-kanálová ochrana siete LAN - EWIMAR
PTU-516R-ECO/PoE je šestnásťkanálová ochrana zodpovedná za ochranu proti prepätiu napr. IP kamier, LAN switchov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s káblážou UTP a FTP kategórie 5, 5e a 6. Ochrana je určená pre siete 10Base-T, 100Base-T. Zariadenie tvorí štyri moduly PTU-54-ECO/Poe, namontované na dedikovanej základni PTU/PTF-5RACK. PTU-516R-ECO/PoE je určený na ochranu zariadení inštalovaných vo vnútri budov. Vynikajúce prenosové parametre a vysoká odolnosť voči úderu blesku sú dosiahnuté vďaka využitiu PCB dosiek s veľmi hustým obsahom medi, precíznemu vedeniu obvodov a použitím inovatívnych komponentov. Na chránenej strane (DEVICE) sú použité zásuvky RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená konektormi typu LSA, ktoré umožňujú priame zapojenie káblov bez použitia RJ-45 konektorov. Takéto riešenie zaručuje účinnú ochranu proti prepätiu a vytvára spájací systém Patch Panel na priame upevnenie LAN káblov. Uzemnenie zariadenia sa uskutočňuje cez montážne skrutky púzdra Rack, čo umožňuje jednoduchú údržbu alebo výmenu modulu. Pripojenie sa vykonáva pomocou priloženého vodiča, pripevneného k spoločnému uzemňovaciemu bodu púzdra. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viacnásobná na strane LAN switcha a jednostranná na strane koncových zariadení.
Inštalácia LAN s použitím ochranného patch panela
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet LAN kanálov | 16 |
| Možnosť rozšírenia | Žiadna, len výmena modulu |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (LINE) | LSA (Krone) + upevnenie displeja |
| Výstupný konektor (DEVICE) | Zásuvka RJ-45, tienená |
| Druhy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Prúd vybíjania (8/20µS, línia-zem) Iimp | 100A |
| Menovité napätie DC (línia-línia) UN | 3,3V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP C3 | 20V |
| Prúd vybíjania (8/20µS, línia-línia) Iimp | 100A |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| Počet stupňov ochrany | 1 (hybridný) |
| PoE línia | |
| Menovité napätie DC (línia-línia) UN | 58V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Prúd vybíjania (8/20µS, línia-línia) Iimp | 100A |
| Prúd vybíjania (8/20µS, línia-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, voľba A: 0,23W @48VDC IEEE 802.3af, voľba B: 0,13W @48VDC IEEE 802.3at, voľba A: 0,68W @54VDC IEEE 802.3bt,, typ 3 voľba AB: 0,8W @54VDC *) dáta pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných vo vnútri budov |
| Spôsob montáže | Montáž v 19" Rack skrini |
| Tesnosť púzdra | neplatí |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750526 |
