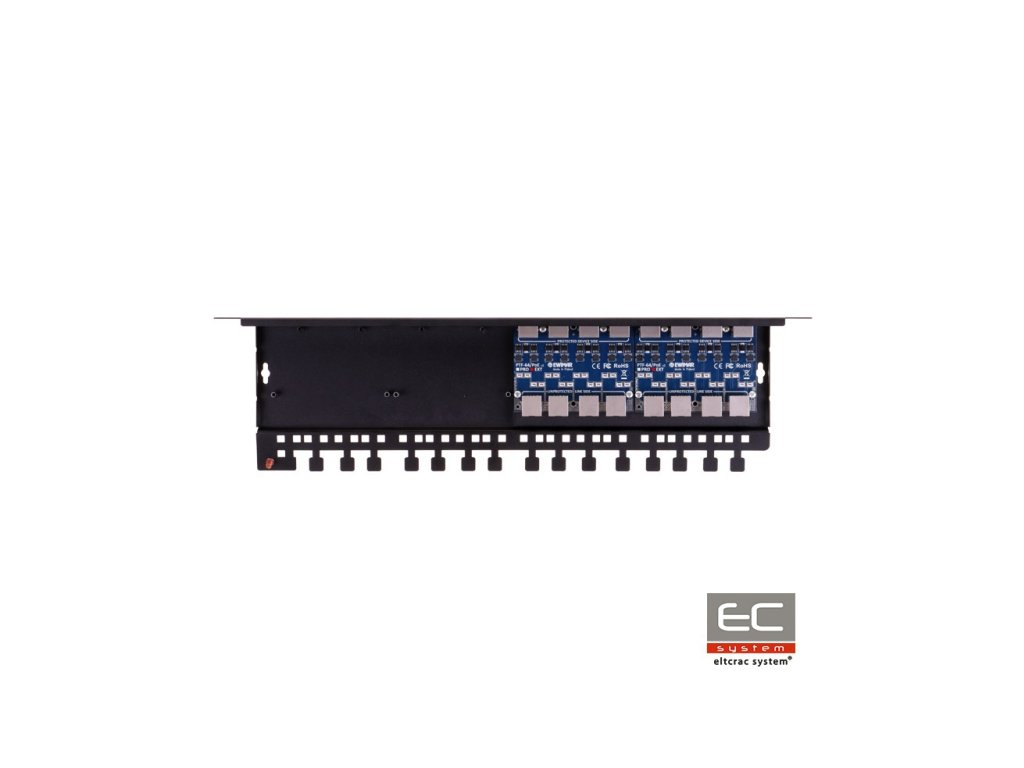

PTF-68R-EXT/PoE - 8-kanálový zvodič prepätia LAN Gigabit Ethernet - EWIMAR
PTF-68R-EXT/PoE je osemkanálový zvodič určený pre siete Gigabit Ethernet. Zariadenie je kompatibilné s káblovaním UTP a FTP kategórie 5 , 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Zvodič tvoria dva moduly PTF-64-EXT, namontované na dedikovanej základni PTU/PTF-6-RACK. Na prednej strane, ktorá je chránenou stranou (DEVICE), sú použité zásuvky RJ-45, do ktorých sa pripájajú porty LAN prepínačov. Nechráněnú stranu (LINE) tvoria zásuvky umiestnené na zadnej strane, ku ktorým sa pripájajú dlhé linky infraštruktúry siete LAN. Umiestnenie zásuviek nechránenej strany na zadnej strane zvodiča je podmienené potrebou zabezpečenia vysokej kvality jeho prenosových parametrov a nízkych presluchov. Moduly PTF-64 dosahujú vynikajúce prenosové parametre a vysokú kvalitu prepäťovej ochrany vďaka použitiu viacvrstvových dosiek PCB a inovatívnych komponentov v technológii MOSFET pomocou ktorej možno dosiahnuť veľmi vysokú úroveň ochrany proti prepätiam aj náhlym skokom rozdielu potenciálov. Zdrojové zariadenia LAN sú chránené pred poškodením pomocou nezávislých obvodov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8. v dôsledku prepätí spôsobených búrkami alebo nekontrolovaného nárastu napätia. Zvodič možno rozšíriť maximálne na 16 kanálov montážou ďalších dvoch modulov série PTF-64 alebo PTU-64 na základňu. Uzemnenie zariadenia sa vykonáva pripojením k príslušne uzemnenej skrini Rack pomocou priloženého uzemňovacieho kábla. Navyše, na zabezpečenie ochrany pred prachom pre konektory a obvody zvodiča, možno použiť kryt PTU/PTF-COVER. Odporúčaný spôsob zabezpečenia najvyššej úrovne ochrany je použitie zvodičov prepätí na oboch stranách káblov: viackanálový na strane prepínača LAN a jednokanálový na strane koncových zariadení, napríklad PTF-61-EXT/PoE.
Kompletná ochrana proti prepätiam pre gigabitovú sieť
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet kanálov LAN | 8 |
| Možnosť rozšírenia | Do 16 kanálov |
| Podporované ethernetové štandardy | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s káblovaním | Kategória 5, 5e a 6 |
| Vstupný konektor (nechráněná strana) | Zásuvka Rj-45, tienená, 6 kategórie |
| Výstupný konektor (chránená strana) | Zásuvka RJ-45, tienená, 6 kategórie |
| Menovité DC napätie (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Impulzný prúd (8/20µS, línia-zem) Iimp | 2kA |
| Menovité DC napätie (línia-línia) UN | 3,3V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP | <8V |
| Impulzný prúd (8/20µS, línia-línia) Iimp | 75A (2kA po zarezání MOSFET) |
| Chránené línie | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (línia-línia) @1MHz | 5pF |
| Kapacita (línia-zem) @1MHz | 2-3pF |
| Oddelovací prvok | Bezpečnostný MOSFET |
| Sériový odpor | 6 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| PoE línia | |
| Menovité DC napätie (línia-línia) UN | 57V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zarezání MOSFET) |
| Impulzný prúd (8/20µS, línia-línia) Iimp | 73A (2kA po zarezání MOSFET) |
| Menovité DC napätie (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Impulzný prúd (8/20µS, línia-zem) Iimp | 2kA |
| Chránenými pármi | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový PoE štandard | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Spoločné charakteristiky | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Vo vnútri |
| Spôsob montáže | Montáž do Rack 19" skrine |
| Spôsob uzemnenia | Uzemňovací vodič |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750298 |
