Podrobný popis
Osemkanálová prepäťová ochrana série ECO s ochranou PoE pre inštalácie Gigabit Ethernet

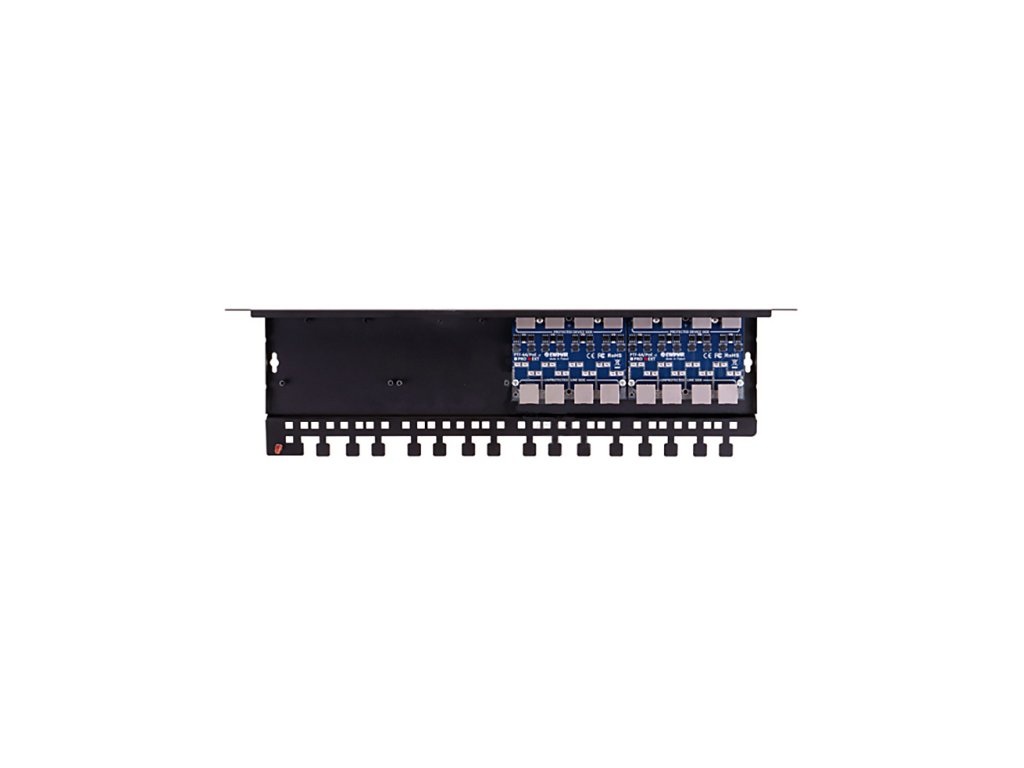

PTF-68R-ECO/PoE je osemkanálová ochrana určená pre siete Gigabit Ethernet. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Ochranu tvoria dva moduly PTU-64-ECO, namontované na špeciálnu základňu PTU/PTF-6-RACK. Je určená na montáž do skrine RACK 19" na prednej koľajnici pre štandardné použitie alebo na zadnej koľajnici pomocou uhlových držadiel LK-MOUNT, v prípade použitia pre rekordéry IP-CCTV.

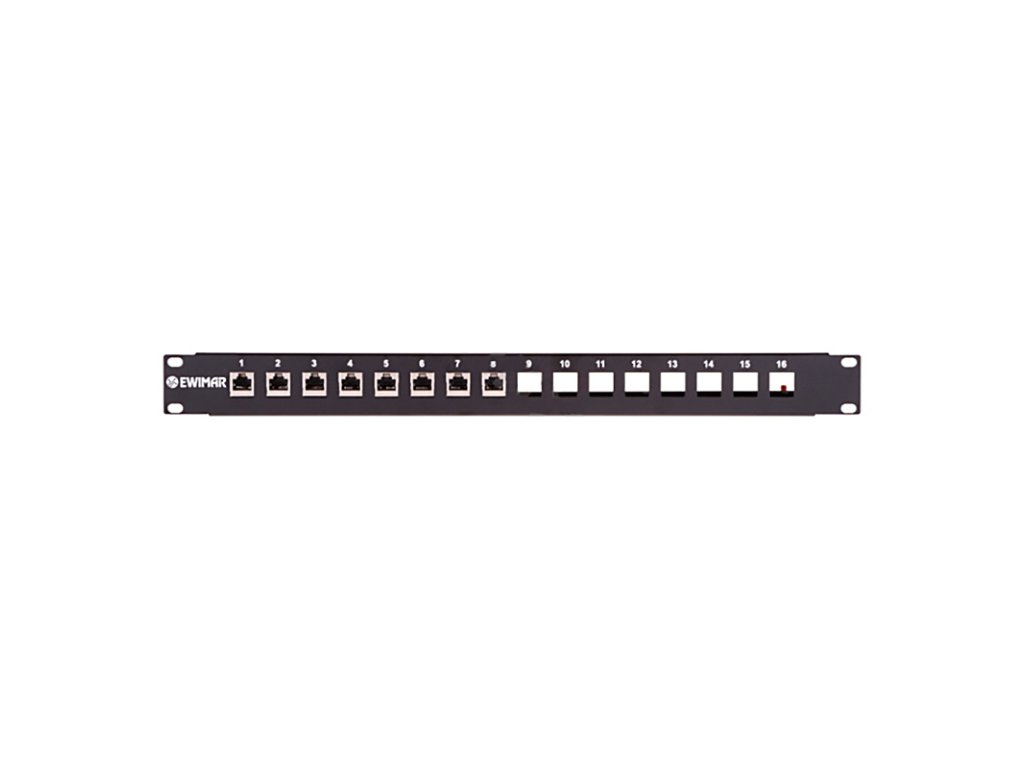

Na prednej strane, ktorá je chránenou stranou (DEVICE) sú použité zásuvky RJ-45, ku ktorým sú pripojené porty LAN prepínačov. Nechránenú stranu (LINE) tvoria zásuvky umiestnené vzadu, ku ktorým sú pripojené dlhé linky LAN infraštruktúry. Umiestnenie zásuviek nechránené strany vzadu obmedzovača, je podmienené potrebou zaistiť vysokú kvalitu jeho prenosových parametrov a nízke presluchy. Použitie viacvrstvových PCB dosiek a moderných komponentov zaručuje súlad so štandardom kategórie 6 kabeláže a správne testy pre frekvencie 4x125MHz.
Napájacie zdroje LAN zariadení sú chránené pred poškodením pomocou nezávislých obvodov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených atmosferickými výbojmi alebo nekontrolovanému nárastu napätia. Ochranu je možné rozšíriť maximálne na 16 kanálov pomocou montáže dvoch ďalších modulov série PTF-64 alebo PTU-64. Uzemnenie zariadenia sa vykonáva pripojením k riadne uzemnenej skrini RACK s použitím priloženého zemniaceho kábla. Okrem toho na zaistenie ochrany pred prachom pre konektory a obvody ochrany je možné použiť kryt PTU/PTF-COVER. Odporúčaným spôsobom zaistenia najvyššej úrovne ochrany je použitie ochrany po oboch stranách káblov: viac-kanálová na strane prepínača LAN a jednotlivé na strane koncových zariadení, napríklad PTF-61-ECO/PoE. Zariadenie je určené pre inštalácie LAN, ktoré sú úplne umiestnené vo vnútri budovy a nie sú vystavené iskrovým prenosom od iných nezabezpečených inštalácií.
Kompletná prepäťová ochrana gigabitovej siete
Technická špecifikácia
| PTF-68R-ECO/PoE | |
|---|---|
| Dátová línia | |
| Počet kanálov LAN | 8 |
| Možnosť rozšírenia | Až na 16 kanálov |
| Podporované Ethernet štandardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Zásuvka RJ-45, tieniaca, 6. kategória |
| Výstupný konektor (chránená strana) | Zásuvka RJ-45, tieniaca, 6. kategória |
| Menovité napätie DC (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 100A |
| Menovité napätie DC (línia-línia) UN | 3,3V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (línia-línia) UP | 28V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 100A |
| Chránené línie | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (línia-línia) @1MHz | 15pF |
| Kapacita (línia-zem) @1MHz | 2-3pF |
| Sériová odporová | 2,2 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| PoE línia | |
| Menovité napätie DC (línia-línia) UN | 57V DC |
| Maximálne prevádzkové napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 100A |
| Menovité napätie DC (línia-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Všeobecné | |
| Použitie | Vo vnútri |
| Spôsob montáže | Skrinka RACK 19" |
| Spôsob uzemnenia | Zemniaci kábel |
| Prevádzková teplota | -30C do 60C |
| Rozmery | 480 x 41 x 130 mm |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750601 |
