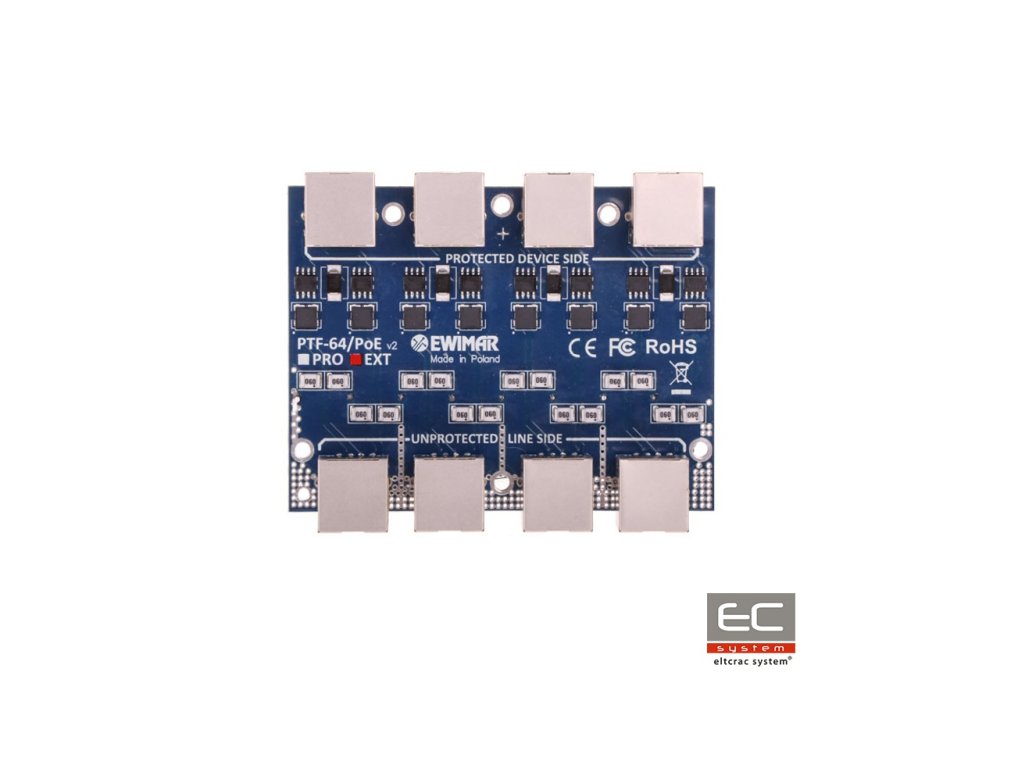

PTF-64-EXT/PoE - 4-kanálový modul obmedzovača prepätia siete LAN Gigabit Ethernet - EWIMAR
PTF-64-EXT/PoE je štvorportový modul zodpovedný za ochranu proti prepätiu, okrem iného pre IP kamery, LAN switche, routery, prístupové body WiFi a iné zariadenia pracujúce v sieťach 1 Gbit. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5 , 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Skvelé parametre prenosu dát a vysoká odolnosť voči úderom boli dosiahnuté vďaka inovatívnym viacvrstvovým súčiastkam na doskách plošných spojov. PTF-64-EXT/PoE využíva technológiu MOSFET, vďaka ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany proti prepätiu i náhlym skokom rozdielneho potenciálu. Napájacie zdroje LAN zariadení sú chránené pred poškodením prostredníctvom nezávislých okruhov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi párami 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených bleskami alebo nekontrolovaným nárastom napätia. Po oboch stranách (chránenej - DEVICE a nechránenej - LINE) sú použité konektory RJ-45, ktoré umožňujú zrýchlenie pripojenia káblov, údržbu zložitých ochranných panelov v Rack skrini a uľahčujú ich pripojenie k existujúcim inštaláciám. Na montáž modulu je potrebné využiť dedikovanú základňu PTU/PTF-6-RACK, ktorá pojme maximálne 4 moduly rôznych typov. Zariadenie je možné namontovať aj do plastového krytu PTF-6-Box a použiť v malých inštaláciách pripevnením na stenu.
Modul PTF-64-EXT nainštalovaný v Rack paneli
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 4 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor Rj-45, tienený, 6. kategória |
| Výstupný konektor (chránená strana) | Konektor RJ-45, tienený, 6. kategória |
| Menovité jednosmerné napätie (linka-zem) UN | 90V DC |
| Max. prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Menovité jednosmerné napätie (linka-linka) UN | 3,3V DC |
| Max. prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 75A (2kA po zareagovaní MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddelovací prvok | Poistka MOSFET |
| Sériový odpor | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| PoE linka | |
| Menovité jednosmerné napätie (linka-linka) UN | 57V DC |
| Max. prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zareagovaní MOSFET) |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 73A (2kA po zareagovaní MOSFET) |
| Menovité jednosmerné napätie (linka-zem) UN | 90V DC |
| Max. prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 100 x 75 x 20 (mm) |
| Aplikácia | Vnútri |
| Spôsob montáže | Montáž do Rack panelu alebo plastového krytu |
| Zemnenie | Montážne skrutky |
| Prevádzková teplota | -30C~60C |
