PTF-64-ECO/PoE - 4-kanálový modul obmedzovača prepätia siete LAN Gigabit Ethernet - EWIMAR
Kód: EC-29380Súvisiaci tovar
Kód: EC-PTU/PTF-6-RACK
Podrobný popis
4-kanálový prepäťový ochranný modul série ECO s PoE ochranou pre Gigabit Ethernet inštalácie

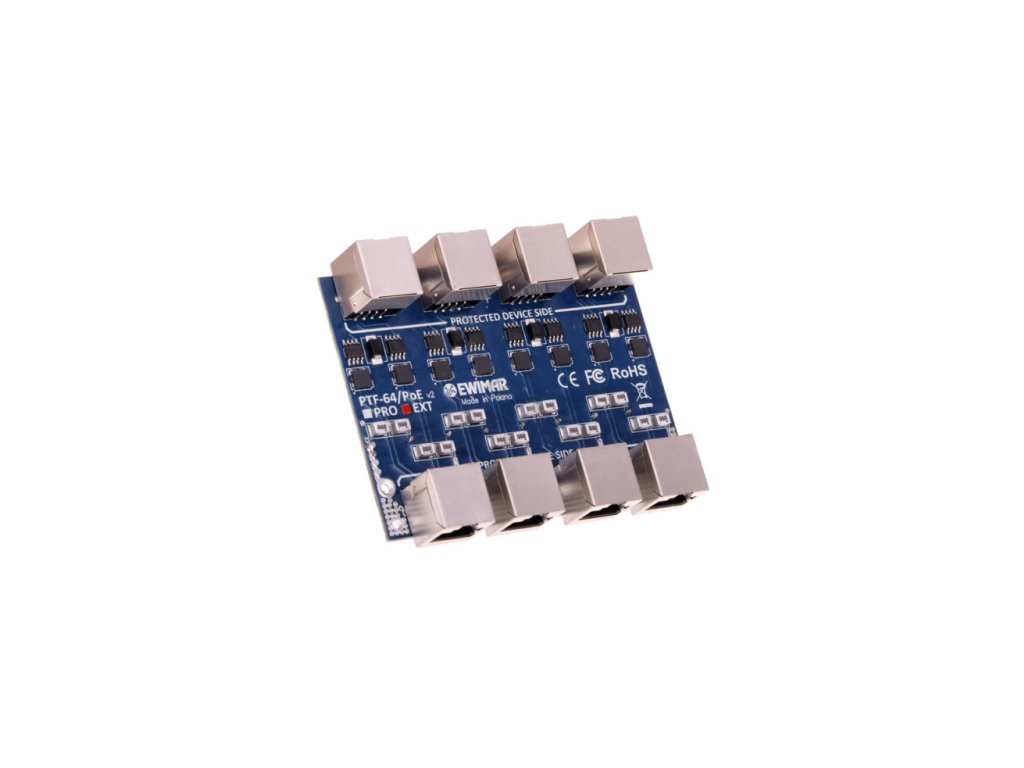

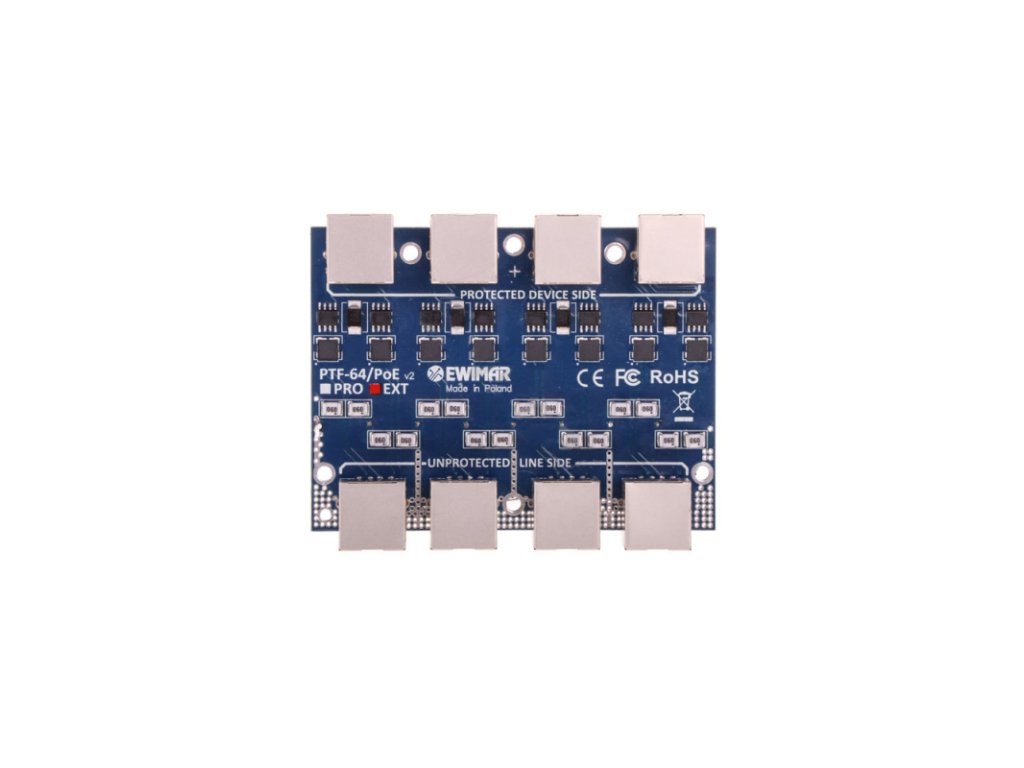

PTF-64-ECO/PoE je štvorkanálový modul zodpovedný za prepäťovú ochranu napr. IP kamier, LAN prepínačov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v gigabitových sieťach. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5 a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Vynikajúce parametre prenosu dát a vysoká odolnosť proti nárazom sú dosiahnuté vďaka inovatívnym komponentom viacvrstvových plošných spojov. Napájacie zdroje LAN zariadení sú chránené pred poškodením prostredníctvom nezávislých ochranných obvodov PoE, ktoré eliminujú zvýšenie napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených bleskami alebo nekontrolovaným zvýšením napätia. Na chránenej strane (DEVICE) bolo použité konektory RJ-45, čo umožňuje rýchle prepínanie káblov. Nechránená strana je vybavená tiež konektorom RJ-45. Takéto riešenie zrýchľuje pripojenie káblov, servis zložitých ochranných panelov v Rack skrinke a uľahčuje ich pripojenie k už existujúcim inštaláciám. Pre montáž modulu je potrebné použiť základňu PTU/PTF-6-RACK, ktorá pojme maximálne 4 moduly rôznych typov alebo modul môže byť umiestnený v malých inštaláciách a pripevnený k stene po inštalácii do plastovej skrine PTF-6-Box.
Modul PTF-64-ECO nainštalovaný v Rack paneli
Technická špecifikácia
| PTF-64-ECO/PoE | |
|---|---|
| Dátová linka | |
| Počet LAN kanálov | 4 |
| Podporované Ethernet štandardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | RJ-45 konektor, tienený, 6 kategórie |
| Výstupný konektor (chránená strana) | RJ-45 konektor, tienený, 6 kategórie |
| Menovité DC napätie (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Menovité DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 28V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| PoE linka | |
| Menovité DC napätie (linka-linka) UN | 57V DC |
| Maximálne pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 90V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Menovité DC napätie (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE štandard | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Všeobecné | |
| Použitie | Interiér |
| Spôsob montáže | Montáž v Rack paneli alebo plastovej skrini |
| Spôsob uzemnenia | Pripájacie skrutky |
| Teplotný rozsah | -30C až 60C |
| Rozmery | 100 x 75 x 20 mm |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750250 |
