PTF-616R-EXT/PoE - 16-kanálová ochrana siete LAN Gigabit Ethernet - EWIMAR
Kód: EC-31052Podrobný popis
PTF-616R-EXT/PoE - 16-kanálová ochrana siete LAN Gigabit Ethernet - EWIMAR

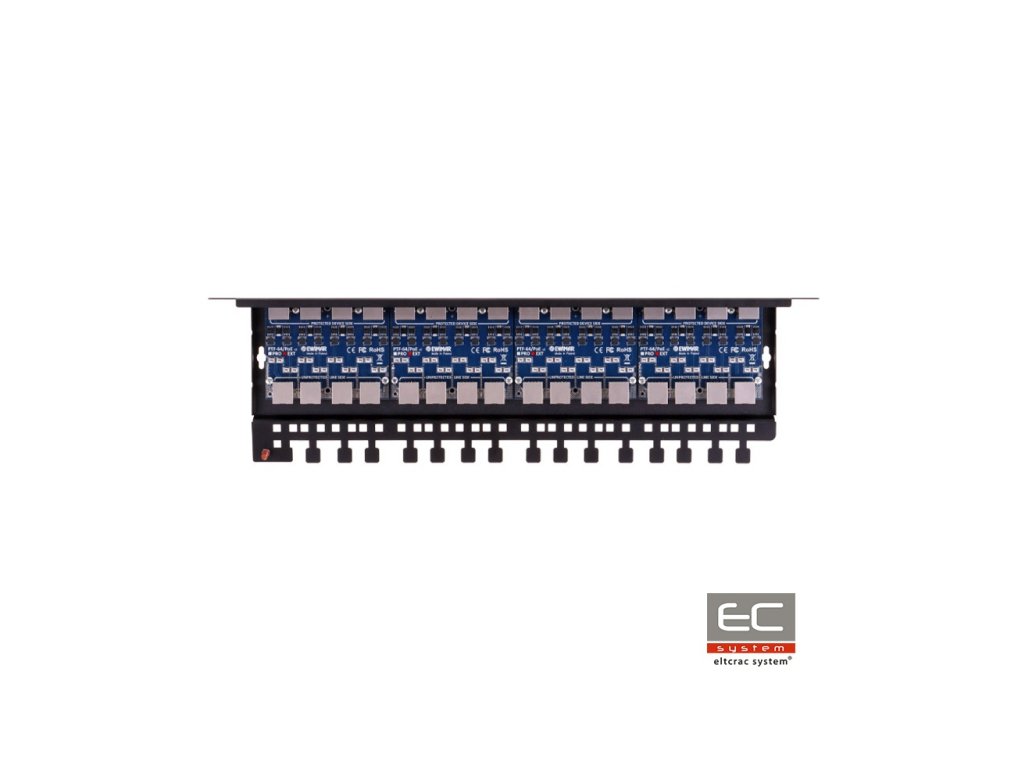

PTF-68R-EXT/PoE je šestnásťkanálová ochrana určená na ochranu pred prepätím pre siete Gigabit Ethernet. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5 , 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T/Tx. Zariadenie je tvorené štyrmi modulmi PTF-64-EXT, namontovanými na dedikovanú základňu PTU/PTF-6-RACK. Na prednej strane, ktorá je chránenou stranou (DEVICE), sú použité konektory RJ-45, ku ktorým sú pripojené porty LAN prepínačov. Nechránenú stranu (LINE) tvoria konektory umiestnené na zadnej strane, ku ktorým sú pripojené dlhé linky infraštruktúry siete LAN. Umiestnenie konektorov nechránej strany na zadnej strane ochrany je podmienené potrebou zabezpečiť vysokú kvalitu jeho prenosových parametrov a nízkych priechodov. Moduly PTF-64 dosahujú vynikajúce prenosové parametre dát a vysokú kvalitu ochrany pred prepätím vďaka použitiu viacvrstvových dosiek PCB a inovatívnych komponentov v technológii MOSFET, prostredníctvom ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany pred prepätím i náhlymi skokmi rozdielov potenciálov. Napájacie zdroje LAN zariadení sú chránené pred poškodením pomocou nezávislých obvodov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených búrkami alebo nekontrolovanému nárastu napätia. Uzemenie zariadenia sa vykonáva pripojením k príslušne uzemneným skriňam Rack pomocou dodaného uzemňovacieho vodiča. Okrem toho, pre zabezpečenie ochrany pred prachom pre konektory a obvody zariadenia, môžete využiť kryt PTU/PTF-COVER. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie obmedzovačov prepätia na oboch stranách káblov: viac kanálový na strane LAN prepínača a jednotlivé na strane koncových zariadení, napríklad PTF-61-EXT/PoE.
Príklad kompletného zabezpečenia siete Gigabit Ethernet
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 16 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Súlad s káblami | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor RJ-45, tienený, 6. kategórie |
| Výstupný konektor (chránená strana) | Konektor RJ-45, tienený, 6. kategórie |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Max. pracovné trvalé napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne pracovné trvalé napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 75A (2kA po zádzialaní MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddelený prvok | Poistka MOSFET |
| Sériový odpor | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| Linka PoE | |
| Menovité napätie DC (linka-linka) UN | 57V DC |
| Maximálne pracovné trvalé napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zádzialaní MOSFET) |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 73A (2kA po zádzialaní MOSFET) |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Max. pracovné trvalé napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Pracovný štandard PoE | Zlučiteľný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Vnútorné |
| Spôsob montáže | Montáž v 19" Rack skrine |
| Uzemenie | Uzomovací vodič |
| Pracovná teplota | -30C~60C |
