PTF-616R-ECO/PoE - 16-kanálový obmedzovač prepätia siete LAN Gigabit Ethernet - EWIMAR
Kód: EC-PTF-616R-ECO/POESúvisiaci tovar
Podrobný popis
16-kanálová prepäťová ochrana série ECO s ochranou PoE pre inštalácie Gigabit Ethernet

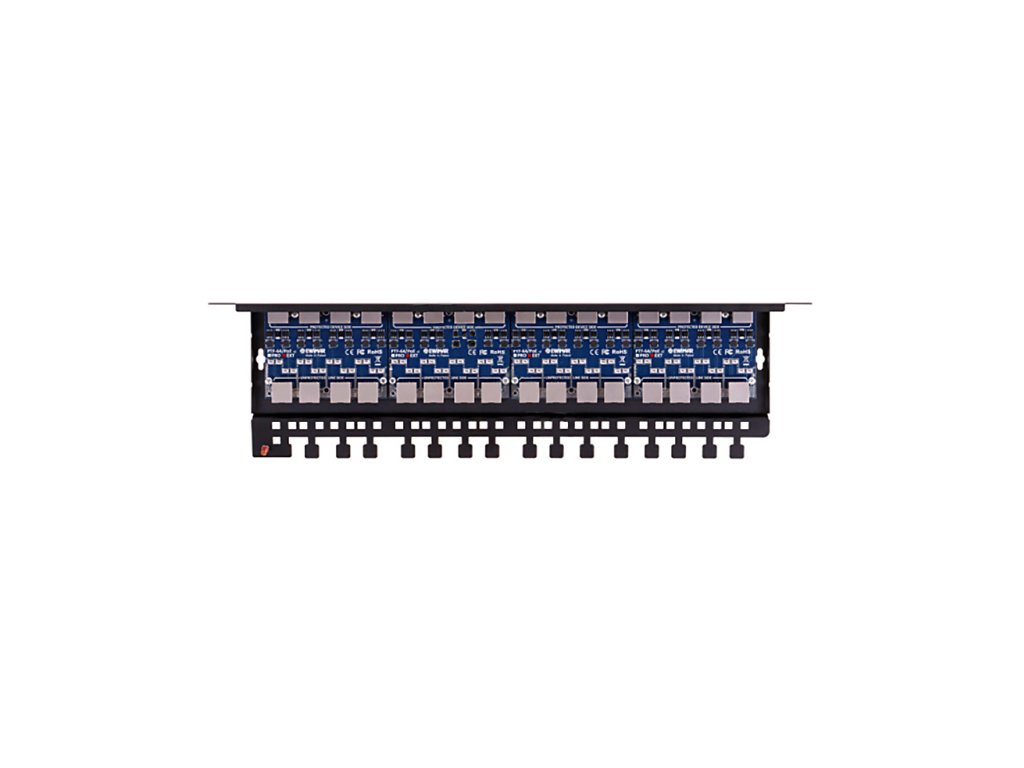

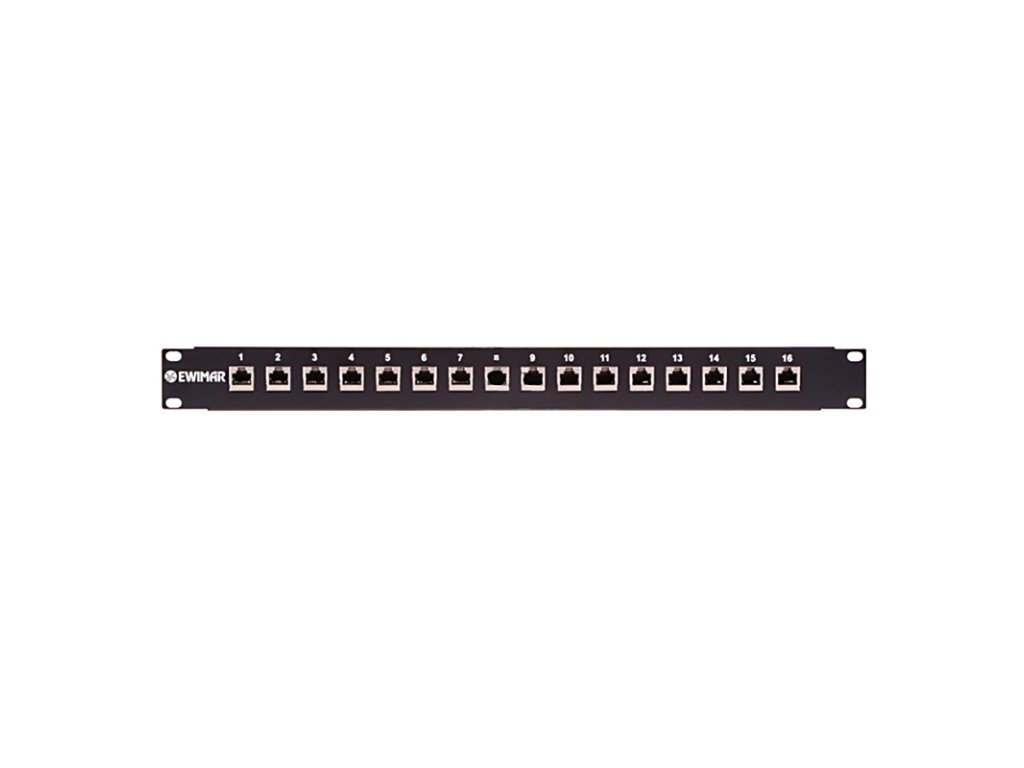

PTF-616R-ECO/PoE je šestnásťkanálový prepäťový obmedzovač určený pre siete Gigabit Ethernet. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 100Base-Tx, 1000Base-T. Obmedzovač tvoria štyri moduly PTU-64-ECO, namontované na určenú základňu PTU/PTF-6-RACK. Na prednej strane, ktorá je chránenou stranou (DEVICE), sú použité konektory RJ-45, na ktoré sa pripájajú porty LAN prepínačov. Nechránenú stranu (LINE) tvoria tiež konektory RJ-45 umiestnené na zadnej strane, na ktoré sa pripájajú dlhé linky infraštruktúry LAN siete. Aby sa zabezpečila kontinuita tienenia FTP káblov, je potrebné použiť tienené patchcordy. Umiestnenie konektorov nechránené strany na zadnej strane ochrany je podmienené potrebou dbať na vysokú kvalitu jeho prenosových parametrov a nízkych presluchov.
Moduly série PTU-64 sú inovatívnymi riešeniami s vysokou účinnosťou ochrany proti prepätiu a vysokou kvalitou prenosu. Použitie viacvrstvových dosiek PCB viedlo k zhode so štandardom kategórie 6 káblov a správnymi testami pre frekvencie 4 x 125MHz. Napájacie zdroje LAN zariadení sú chránené pred poškodením nezávislými ochrannými obvodmi PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených búrkovou činnosťou alebo nekontrolovanému nárastu napätia. Uzemnenie zariadenia sa vykonáva pripojením do primerane uzemnenej Rack skrine za použitia priloženého uzemňovacieho kábla. Okrem toho pre zabezpečenie ochrany pred prachom pre konektorov a obvodov obmedzovača je možné použiť kryt PTU/PTF-COVER. Zariadenie je určené pre LAN inštalácie, ktoré sú úplne vnútorné a nie sú vystavené iskrovým preskokom od iných nezabezpečených inštalácií.
Príklad kompletného zabezpečenia siete Gigabit Ethernet
Technická špecifikácia
| PTF-616R-ECO/PoE | |
|---|---|
| Dátová linka | |
| Počet LAN kanálov | 16 |
| Podporované Ethernet štandardy | 10Base-T, 100Base-T, 1000Base-T |
| Kompatibilita s káblami | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Konektor RJ-45, tienený, 6 kategórií |
| Výstupný konektor (chránená strana) | Konektor RJ-45, tienený, 6 kategórií |
| Nominálne jednosmerné napätie (linka-zem) UN | 90V DC |
| Maximálne trvalé prevádzkové napätie (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Nominálne jednosmerné napätie (linka-linka) UN | 3,3V DC |
| Maximálne trvalé prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Ochranná úroveň 1kV/s (linka-linka) UP | 28V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 2,2 / linka |
| Nominálny prúd IN | 300mA / linka |
| PoE linka | |
| Nominálne jednosmerné napätie (linka-linka) UN | 57V DC |
| Maximálne trvalé prevádzkové napätie (linka-linka) UC | 64V DC |
| Ochranná úroveň UP | 90V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Nominálne jednosmerné napätie (linka-zem) UN | 90V DC |
| Maximálne trvalé prevádzkové napätie (linka-zem) UC | 110V DC |
| Ochranná úroveň 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Všeobecné | |
| Použitie | Vo vnútri |
| Spôsob montáže | Racková skrinka 19" |
| Spôsob uzemnenia | Uzemňovací vodič |
| Prevádzková teplota | -30C do 60C |
| Rozmery | 480 x 41 x 130 mm |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750625 |
