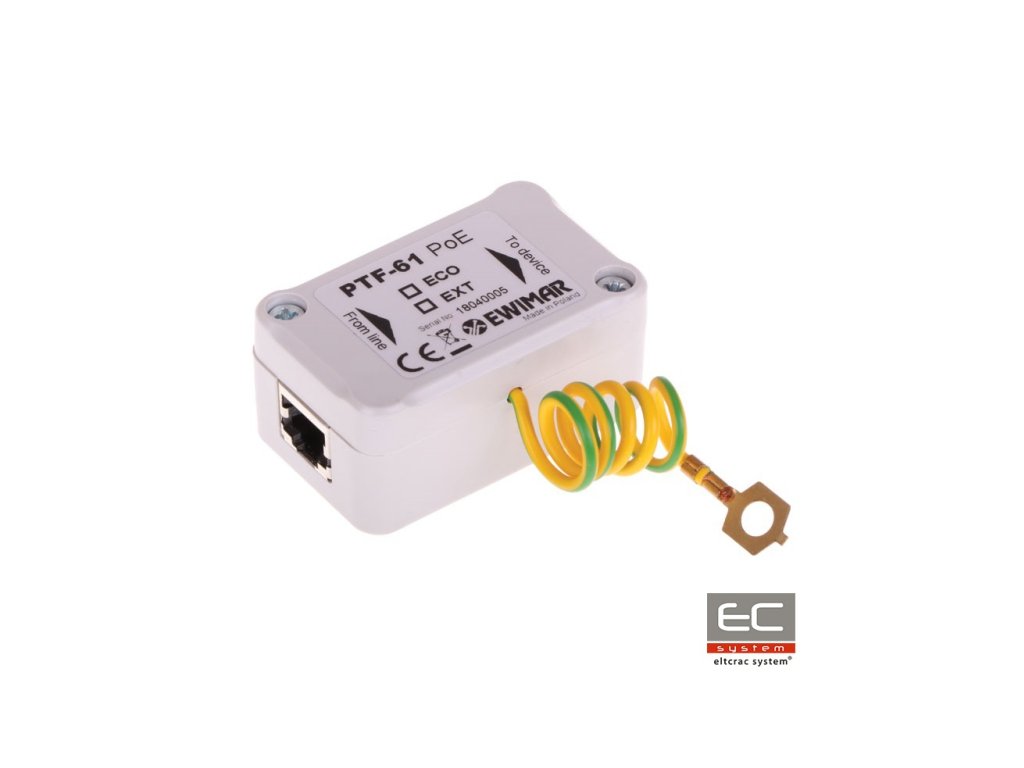

PTF-61-EXT/PoE - Ochrana gigabitovej siete LAN - EWIMAR
Jednokanálová ochrana PTF-61-EXT/PoE je zariadenie zodpovedné za ochranu napr. IP kamier, LAN switchov, routerov, WiFi prístupových bodov a ďalších zariadení pracujúcich v sieti Gigabit Ethernet. Zariadenie je kompatibilné so štandardmi 10Base-T, 100Base-T a 1000Base-T. Vynikajúce parametre prenosu dát požadované v kabeláži kategórie 6 sú dosiahnuté vďaka inovatívnym viacvrstvovým doskám plošných spojov. PTF-61-EXT/PoE využíva tri úrovne ochrany, ktoré s použitím technológie MOSFET efektívne filtrujú prepätia prenikajúce cez kabeláž a zavádzajú ďalší izolačný pufor v prípade výskytu veľkých potenciálov medzi LAN switchom a koncovými bodmi ako napr. PC, IP kamery či PLC ovládače. Napájacie zdroje koncových zariadení sú chránené pred poškodením prostredníctvom nezávislých obvodov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí vyvolaných bleskami alebo nekontrolovanému nárastu napätia. Ochrana môže pracovať ako samostatné zariadenie alebo byť priskrutkovaná na stenu s uzemnením pripojeným pomocou vodiča.
Správne zabezpečenie gigabitovej siete LAN pomocou dvoch zariadení PTF-61
Ochrana môže byť použitá aj na strane LAN switcha, avšak v prípade viacerých kanálov sa odporúča použiť viacnásobné ochrany série PTU-6xx alebo PTF-6x.
Odporúčaná ochrana 16-bodovej siete LAN Gigabit Ethernet
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránia strana) | Tienená zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Tienená zásuvka RJ-45 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Max. prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 75A (2kA po zasiahnutí MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Decoupling prvok | MOSFET poistka |
| Sériový odpor | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zasiahnutí MOSFET) |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 73A (2kA po zasiahnutí MOSFET) |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Max. prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Vnútri / Vonku len v dodatočnej kryte IP66 |
| Spôsob montáže | Samostatne stojace bývanie, montáž na stenu |
| Spôsob uzemnenia | Vodič |
| Tesnosť puzdra | IP54 |
| Prevádzková teplota | -30C~60C |
