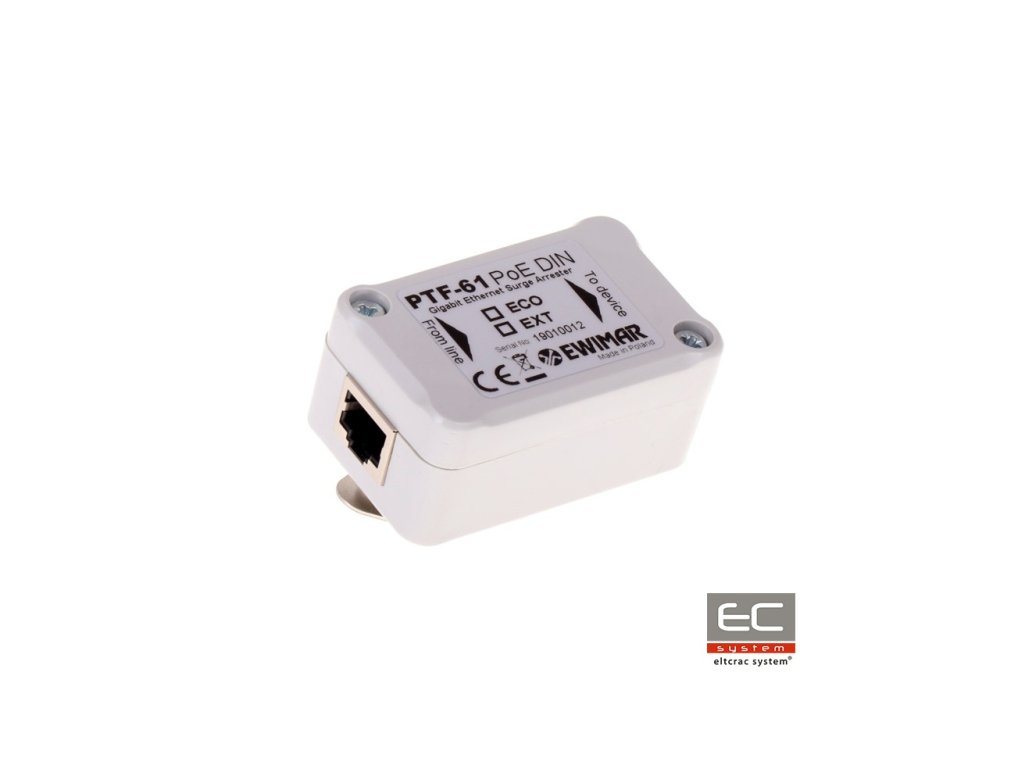

PTF-61-EXT/PoE/DIN - Bleskozvod pre LAN Gigabit Ethernet na DIN lištu - EWIMAR
PTF-61-EXT/PoE/DIN je jednokanálový bleskozvod inštalovaný na DIN lištu zodpovedný za ochranu napr. IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v Gigabit Ethernet sieti. Zariadenie je kompatibilné so štandardmi 10Base-T, 100Base-T a 1000Base-T. Vynikajúce parametre prenosu dát požadované v kategórii 6 kabeláže sú dosiahnuté vďaka inovatívnym viacvrstvovým komponentom v plošných spojoch. PTF-61-EXT/PoE/DIN využíva tri úrovne ochrany, ktoré pomocou technológie MOSFET efektívne filtrujú prepätia prenikajúce cez kabeláž a zavádzajú dodatočný separačný buffer v prípade veľkých potenciálov medzi LAN switchom a koncovými bodmi ako napr. PC počítače, IP kamery alebo PLC kontroléry. Napájacie zdroje koncových zariadení sú chránené pred poškodením nezávislými obvodmi ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8. v dôsledku prepätí vyvolaných búrkami alebo nekontrolovanému rastu napätia. Uzemnenie bleskozvodu prebieha cez DIN lištu. Na montáž zariadenia na DIN lištu sa má použiť kovová svorka, do ktorej PTF-61-EXT/PoE/DIN je vybavený.
Použitie bleskozvodov PTF-61 na ochranu jednotlivých LAN sietí
Ochranu možno použiť aj na strane LAN switcha, avšak v prípade viacerých kanálov sa odporúča využiť viackanálové ochranné zariadenia série PTU-6xx alebo PTF-6x.
Eliminácia prepätí v 16-bodovej gigabitovej sieti
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s kabelážou | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Tienena zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Tienena zásuvka RJ-45 |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Maximálne napätie pre nepretržitú prácu (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Nominálne napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne napätie pre nepretržitú prácu (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | <8V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 75A (2kA po zadaní MOSFET) |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 5pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Oddelovací prvok | MOSFET poistka |
| Sériový odpor | 6 / linka |
| Nominálny prúd IN | 300mA / linka |
| PoE linka | |
| Nominálne napätie DC (linka-linka) UN | 57V DC |
| Maximálne napätie pre nepretržitú prácu (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 75V (po zadaní MOSFET) |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 73A (2kA po zadaní MOSFET) |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Maximálne napätie pre nepretržitú prácu (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard práce PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) - bez DIN úchytu |
| Využitie | Vo vnútri / Vonku iba v dodatočnom IP66 púzdre |
| Spôsob montáže | Montáž na DIN lištu |
| Spôsob uzemnenia | DIN lišta |
| Tesnosť krytu | IP54 |
| Pracovná teplota | -30C~60C |
