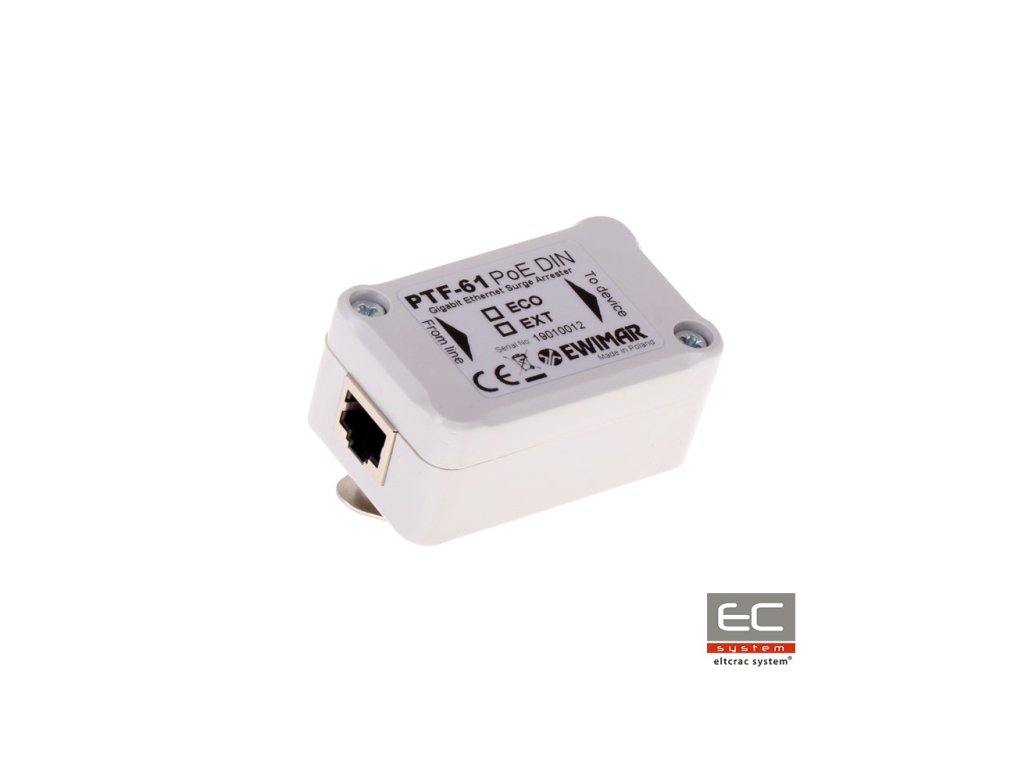

PTF-61-ECO/PoE/DIN - Prepäťová ochrana gigabitovej LAN siete na DIN lištu - EWIMAR
PTF-61-ECO/PoE/DIN je jednokanálová prepäťová ochrana z ekonomickej série montovaná na DIN lištu, zodpovedná za ochranu napr. IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieti Gigabit Ethernet. Ochrana zaručuje efektívnu ochranu (odolnosť voči nárazom na úrovni 100A) zariadení a LAN inštalácie, ktorej prvky sa nachádzajú vnútri budov. PTF-61-ECO/PoE/DIN je kompatibilná s normami 10Base-T, 100Base-T a 1000Base-T. Vynikajúce parametre prenosu dát sú dosiahnuté vďaka inovatívnym komponentom viacvrstvových plošných spojov. Napájania koncových zariadení sú chránené pred poškodením pomocou nezávislých ochranných obvodov napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených bleskami alebo nekontrolovaného nárastu napätia. Uzemnenie ochrany sa realizuje za pomoci DIN lišty. Na montáž zariadenia na DIN lištu je potrebné použiť kovový držiak, ktorý je súčasťou PTF-61-ECO/PoE/DIN.
Správna ochrana gigabitovej LAN siete pomocou dvoch zariadení PTF-61
Ochrana môže byť použitá aj na strane LAN switchu, avšak v prípade viacerých kanálov sa odporúča používať viacnásobné ochrany série PTU-6xx alebo PTF-6x.
Odporúčaná ochrana 16-bodovej sieťe LAN Gigabit Ethernet
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované Ethernet štandardy | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s káblovým vedením | Kategória 5, 5e a 6 |
| Vstupný konektor (nechránená strana) | Tienený konektor RJ-45 |
| Výstupný konektor (chránená strana) | Tienený konektor RJ-45 |
| Nominálne jednosmerné napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Prúd výboja (8/20µS, linka-zem ) Iimp | 100A |
| Nominálne jednosmerné napätie (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 20V |
| Prúd výboja (8/20µS, linka-linka ) Iimp | 100A |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 0,3 / linku |
| Nominálny prúd IN | 300mA / linku |
| PoE linka | |
| Nominálne jednosmerné napätie (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Prúd výboja (8/20µS, linka-linka) Iimp | 73A |
| Nominálne jednosmerné napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Prúd výboja (8/20µS, linka-zem ) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE | Kompatibilný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Vnútorné / Vonkajšie len v dodatočnej IP66 skrinke |
| Spôsob montáže | Montážna skrinka na DIN lištu |
| Spôsob uzemnenia | Kábel / DIN lišta |
| Stupeň krytia | IP54 |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750236 |
