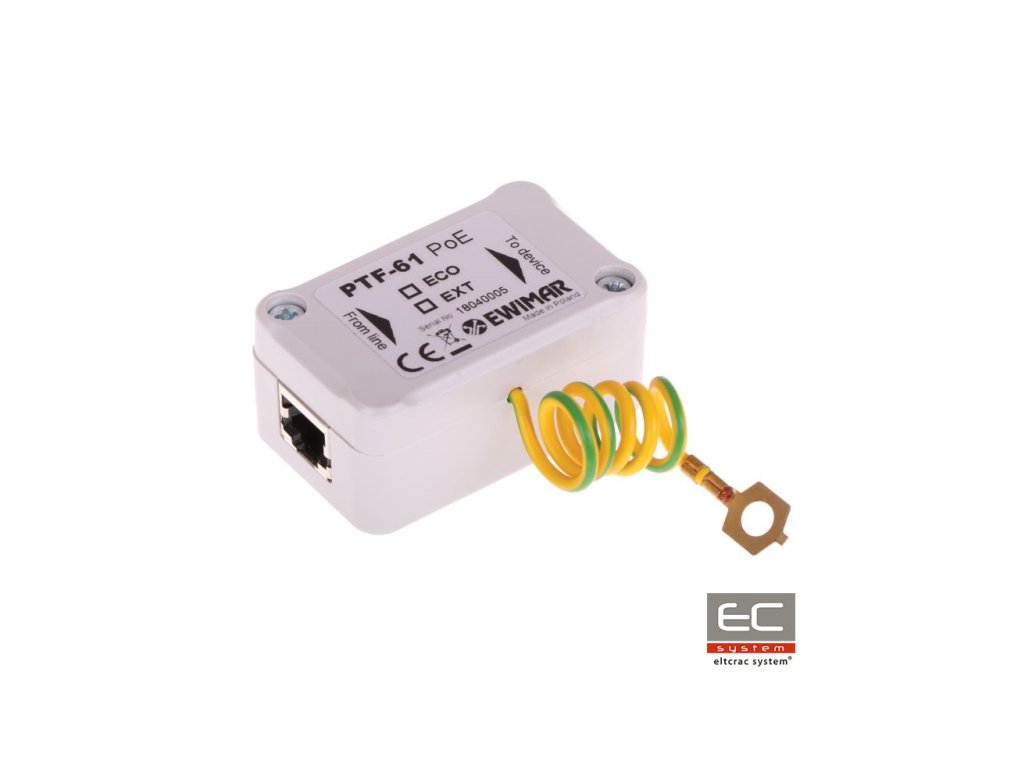

PTF-61-ECO/PoE - Bleskoistka gigabitovej siete LAN - EWIMAR
Kód: EC-PTF-61-ECO/POEPodrobný popis
PTF-61-ECO/PoE - Bleskozvod pre gigabitovú sieť LAN - EWIMAR
PTF-61-ECO/PoE je jednokanálový bleskozvod zodpovedný za zabezpečenie napr. IP kamier, LAN switchov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieti Gigabit Ethernet. Bleskozvod zaručuje účinnú ochranu (odolnosť proti úderu na úrovni 100A) zariadení a LAN inštalácií, ktorých prvky sa nachádzajú vo vnútri budov. PTF-61-ECO/PoE je kompatibilný so štandardmi 10Base-T, 100Base-T a 1000Base-T. Vynikajúce parametre prenosu dát sa dosahujú vďaka zhotoveniu z inovatívnych komponentov viacvrstvových plošných spojov. Napájacie zdroje koncových zariadení sú chránené pred poškodením prostredníctvom nezávislých obvodov ochrany napájania PoE, ktoré eliminujú nárast napätia medzi pármi 1,2 - 3,6 a 4,5 - 7,8 v dôsledku prepätí spôsobených bleskami alebo nekontrolovaným nárastom napätia. Môže pracovať ako samostatné zariadenie alebo môže byť priskrutkovaný k stene s uzemnením pripojovaným prostredníctvom vodiča.
Správne zabezpečenie gigabitovej siete LAN pomocou dvoch zariadení PTF-61
Zabezpečenie môže byť použité aj na strane LAN switcha, avšak v prípade mnohých kanálov sa odporúča použiť viac-kanálové bezpečnostné opatrenia série PTU-6xx alebo PTF-6x.
Odporúčané zabezpečenie 16-bodovej Gigabit Ethernet siete LAN
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 1 |
| Podporované štandardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Kompatibilita s káblami | Kategória 5, 5e a 6 |
| Vstupné rozhranie (nechráněná strana) | Ekranovaný konektor RJ-45 |
| Výstupné rozhranie (chránená strana) | Ekranovaný konektor RJ-45 |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 100A |
| Nominálne DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP | 20V |
| Výbojový prúd (8/20µS, linka-linka ) Iimp | 100A |
| Chránené linky | 1-2, 3-6, 4-5, 7-8 |
| Kapacita (linka-linka) @1MHz | 15pF |
| Kapacita (linka-zem) @1MHz | 2-3pF |
| Sériový odpor | 0,3 / linku |
| Nominálny prúd IN | 300mA / linku |
| PoE linka | |
| Nominálne DC napätie (linka-linka) UN | 57V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 73A |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | Zlúčiteľný so všetkými typmi vrátane Hi PoE |
| Spoločné vlastnosti | |
| Rozmery | 65 x 30 x 40 (mm) |
| Použitie | Vo vnútri / Vonku len v dodatočnej IP66 skrini |
| Spôsob montáže | Samostatná skrinka, montáž na stenu |
| Spôsob uzemnenia | Vodič |
| Tesnosť skrine | IP54 |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750229 |
