PTF-58R-PRO/PoE - 8-kanálová ochrana siete LAN - EWIMAR
Kód: EC-26508Podrobný popis

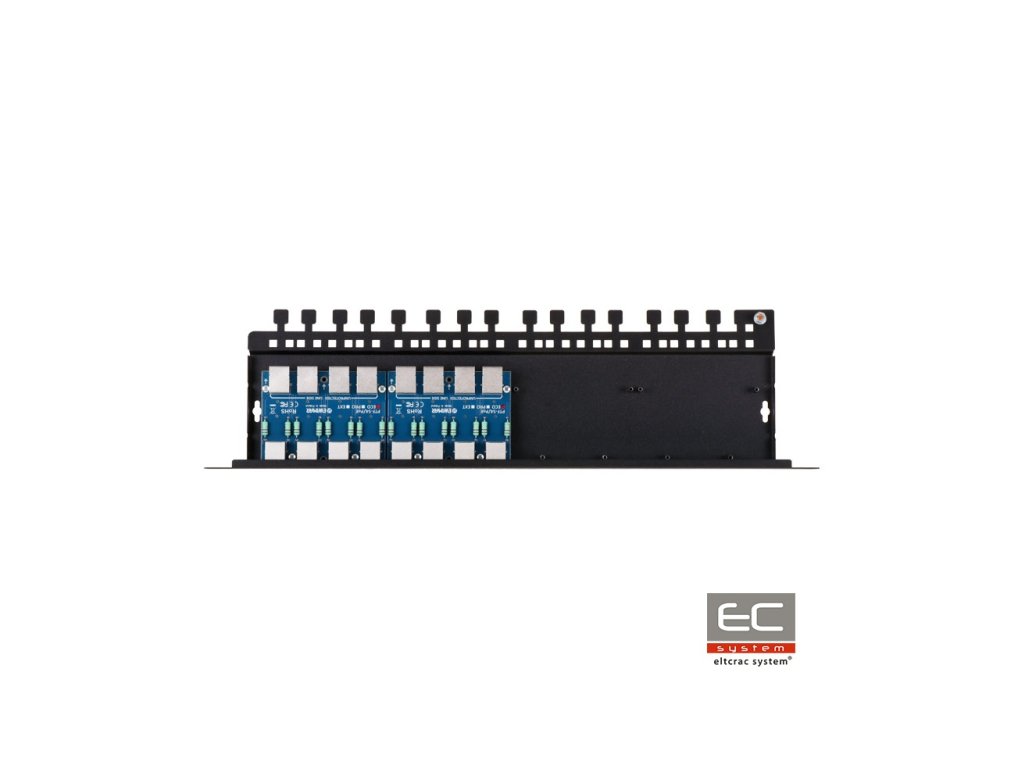

PTF-58R-PRO/PoE - 8-kanálová ochrana siete LAN - EWIMAR
PTF-58R-PRO/PoE je osemkanálová ochrana zodpovedná za ochranu proti prepätiu okrem iného pre IP kamery, LAN switche, routre, prístupové body WiFi a iné zariadenia pracujúce v sieťach 100Mbit. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5, 5e a 6. Ochrana je určená pre siete 10Base-T a 100Base-T. Zariadenie pozostáva z dvoch modulov PTF-54-PRO/PoE, namontovaných na dedikovanú základňu PTU/PTF-5RACK. Môže byť rozšírené maximálne na 16 kanálov pripojením ďalších dvoch modulov série PTF-54 alebo PTU-54 na základňu. PTF-58R-PRO/PoE je určený na ochranu zariadení inštalovaných mimo budov. Vynikajúce parametre prenosu dát a vysoká odolnosť voči nárazom sú dosiahnuté použitím PCB platní s veľmi hrubým obsahom medi, presným vedením obvodov a použitím inovatívnych komponentov. Na oboch stranách (chránenej - DEVICE a nechránej - LINE) boli použité zásuvky RJ-45 čo umožňuje modulom byť spojené s inými patch panelmi, ktoré tvoria ukončenia LAN káblov. Zariadenie by sa nemalo používať v kombinácii so štandardnými patch panelmi so zásuvkami LSA (Krone), pretože odolnosť ich obvodov voči nárazom je príliš malá a môžu sa poškodiť počas prepätia. Ako ukončenie LAN káblov je najlepšie používať patch panely s modulmi typu Keystone. Uzemnenie zariadenia sa uskutočňuje pomocou montážnych skrutiek skrine Rack čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla pripevneného k spoločnému uzemňovaciemu bodu skrine. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochranných zariadení na oboch stranách káblov: viackanálové na strane LAN prepojovacieho zariadenia a jednotlivé na strane koncových zariadení.
Ochrana proti prepätiu pre internetové kamery
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Do 16 kanálov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | RJ-45 zásuvka, tienená |
| Výstupný konektor (zariadenie) | RJ-45 zásuvka, tienená |
| Druhy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem ) Iimp | 2kA na každú žilu káblov (14kA spolu) |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka ) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériová rezistencia | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 2 (GDT, TVS) |
| Oddružujúci element | Nárazový rezistor |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard PoE prevádzky | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných mimo budov |
| Montážny spôsob | Montáž do skrine Rack 19" |
| Tesnosť skrine | netýka sa |
| Prevádzková teplota | -30C~60C |
##
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750496 |
