PTF-58R-EXT/PoE - 8-kanálová ochrana siete LAN - EWIMAR
Kód: EC-26995Podrobný popis

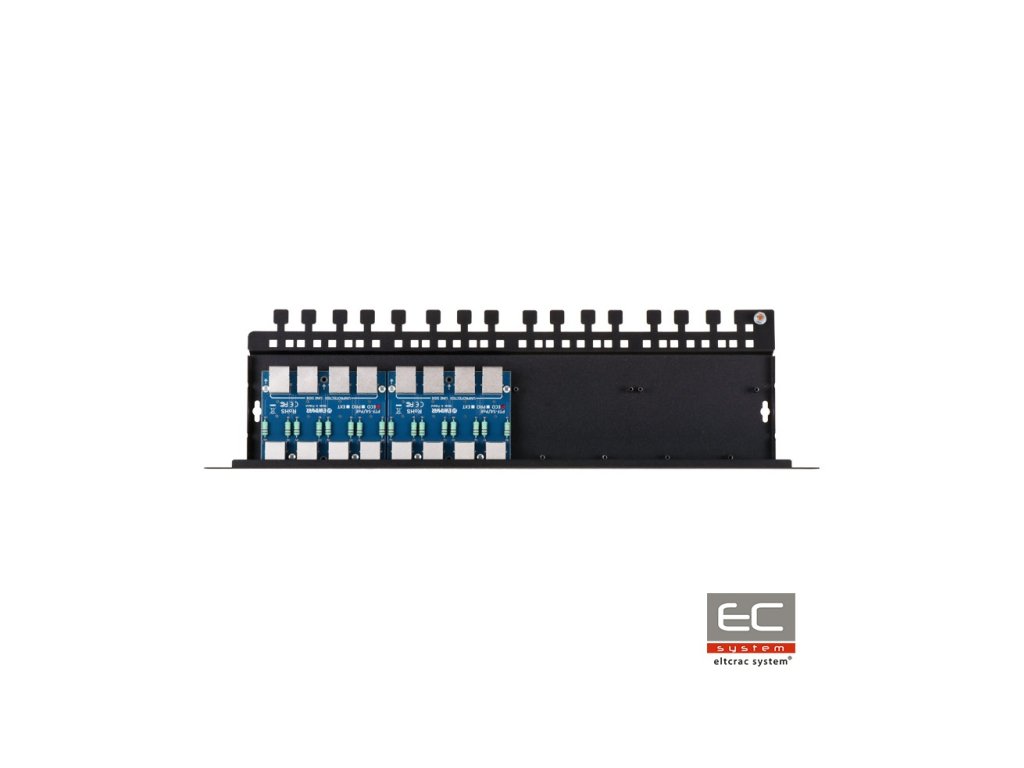

PTF-58R-EXT/PoE - 8-kanálová ochrana siete LAN - EWIMAR
PTF-58R-EXT/PoE je osemkanálová ochrana zodpovedná za prepäťovú ochranu, okrem iného IP kamier, LAN switchov, routerov, prístupových bodov WiFi a ďalších zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5 , 5e a 6. Ochrana je venovaná sieťam 10Base-T a 100Base-T. Zariadenie tvorí dva moduly PTF-54-EXT/PoE, namontované na vyhradenej základni PTU/PTF-5RACK. Môže byť rozšírené maximálne na 16 kanálov namontovaním ďalších dvoch modulov série PTF-54 alebo PTU-54 na základňu. PTF-58R-EXT/PoE je určený na ochranu zariadení inštalovaných mimo budov ako aj na stĺpoch a kovových konštrukciách. Modul využíva technológiu MOSFET, ktorá umožňuje dosiahnuť veľmi vysokú úroveň ochrany proti prepätiam a náhlým skokom potenciálneho rozdielu. Vynikajúce parametre prenosu dát a vysoká odolnosť proti nárazom sú dosiahnuté vďaka využitiu PCB dosiek s veľmi hrubým obsahom medi, precíznemu vedeniu obvodov a aplikácii inovatívnych komponentov. Na oboch stranách (chránená - DEVICE a nechránená - LINE) boli použité konektory RJ-45, čo umožňuje, aby moduly boli spojené s ďalšími patch panelmi, ktoré sú koncami LAN káblov. Zariadenie by sa nemalo používať v spojení so štandardnými patch-panelmi s LSA (Krone) konektormi, pretože ich obvodová odolnosť proti nárazom je príliš malá a môžu byť poškodené pri prepätí. Ako ukončenie LAN káblov sa najlepšie používajú patch panely s keystone modulmi. Zemnenie zariadenia sa vykonáva pomocou montážnych skrutiek skrinky Rack, čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pripojeným káblom, ktorý je pripevnený k spoločnému uzemňovaciemu bodu skrine. Odporúčaným riešením na zabezpečenie najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viackanálové na strane LAN prepínača a jednotlivé na strane koncových zariadení. Na zabezpečenie efektívnej prepäťovej ochrany nie je vhodné kombinovať ochrany série EXT na jednej strane káblu s ochranami série ECO na druhej strane káblu. Na druhej strane by mali byť použité ochrany minimálne série PRO, najlepšie však série EXT, čo zvyšuje napätie izolačného bufferu.
Príklad ochrany priemyselnej siete LAN
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Do 16 kanálov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e, a 6 |
| Vstupný konektor (kábel) | Konektor RJ-45, tienený |
| Výstupný konektor (zariadenie) | Konektor RJ-45, tienený |
| Typy použitých káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA pre každý vodič kábla (14kA celkom) |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 8V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 2kA vzhľadom na pôsobenie MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériová rezistencia | 6 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet ochranných stupňov | 3 (GDT, MOSFET, TVS) |
| Oddelenie prvku | Super rýchla poistka MOSFET |
| PoE linka | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE štandard | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, voľba A: 0,6W @48VDC IEEE 802.3af, voľba B: 0,35W @48VDC IEEE 802.3at, voľba A: 1,6W @54VDC IEEE 802.3bt, Typ 3, voľba AB: 1,2W @54VDC *) údaje pre maximálnu predpokladanú záťaž |
| Spoločné črty | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných na kovových konštrukciách |
| Spôsob montáže | Montáž v Rack skrini 19" |
| Tesnosť krytu | nie je relevantné |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750519 |
