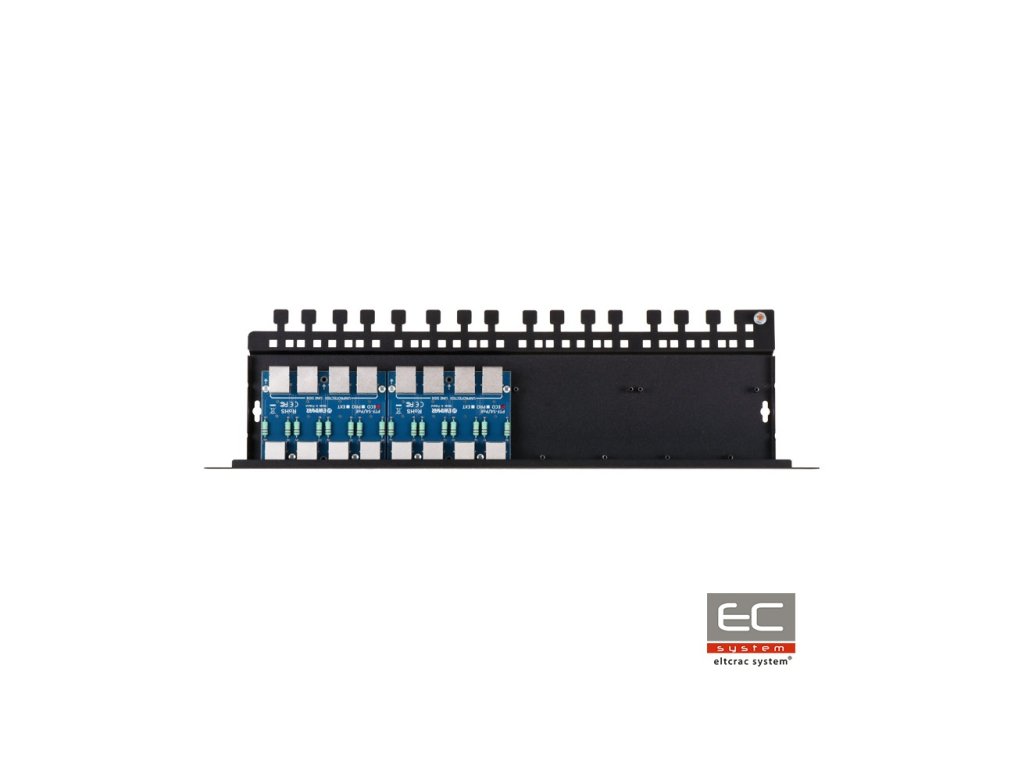

PTF-58R-ECO/PoE - 8-kanálová ochrana siete LAN - EWIMAR
PTF-58R-ECO/PoE je osemkanálová ochrana zodpovedná za prepäťovú ochranu napr. IP kamier, LAN prepínačov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5, 5e a 6. Zabezpečenie je určené pre siete 10Base-T, 100Base-T. Zariadenie pozostáva z dvoch modulov PTF-54-ECO/Poe, namontovaných na dedikovaný základ PTU/PTF-5RACK. Môže byť rozšírené maximálne na 16 kanálov pridaním ďalších dvoch modulov série PTF-54 alebo PTU-54. PTF-58R-ECO/PoE je určený na ochranu zariadení inštalovaných vo vnútri budov. Výborné prenášanie dát a vysoká odolnosť proti nárazu sú dosiahnuté vďaka použitiu PCB dosiek s veľmi hrubou vrstvou medi, presnému vedeniu obvodov a využitiu inovatívnych komponentov. Na oboch stranách (chránenej - DEVICE a nechránenej - LINE) sa nachádzajú konektory RJ-45. Uzemenie zariadenia sa vykonáva pomocou montážnych skrutiek krytu Rack, čím sa umožňuje jednoduchá údržba, výmena alebo rozšírenie modulu. Pripojenie sa realizuje pomocou priloženého kábla, pripojeného k spoločnému uzemňovaciemu bodu krytu. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochrán na oboch stranách káblov: viacnásobná ochrana na strane prístupových bodov LAN a jednotlivé ochrany na strane koncových zariadení.
Inštalácia LAN so zapojením ochranného patch panela
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 8 |
| Možnosť rozšírenia | Na 16 kanálov |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Konektor RJ-45, tienený |
| Výstupný konektor (zariadenie) | Konektor RJ-45, tienený |
| Typy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Nominálne napätie DC (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Prúd výboja (8/20µS, linka-zem) Iimp | 100A |
| Nominálne napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Prúd výboja (8/20µS, linka-linka) Iimp | 100A |
| Chránené línie | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / líniu |
| Nominálny prúd IN | 300mA / líniu |
| Počet ochranných stupňov | 1 (hybridný) |
| Linka PoE | |
| Nominálne napätie DC (linka-linka) UN | 58V DC |
| Maximálne prevádzkové napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Prúd výboja (8/20µS, linka-linka) Iimp | 100A |
| Prúd výboja (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Použitie | Ochrana zariadení inštalovaných vo vnútri budov |
| Spôsob montáže | Montáž v skrini Rack 19" |
| Tesnosť krytu | neplatí |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750472 |
