PTF-54-PRO/PoE - 4-kanálový modul obmedzovača prepätia siete LAN - EWIMAR
Kód: EC-23489Podrobný popis

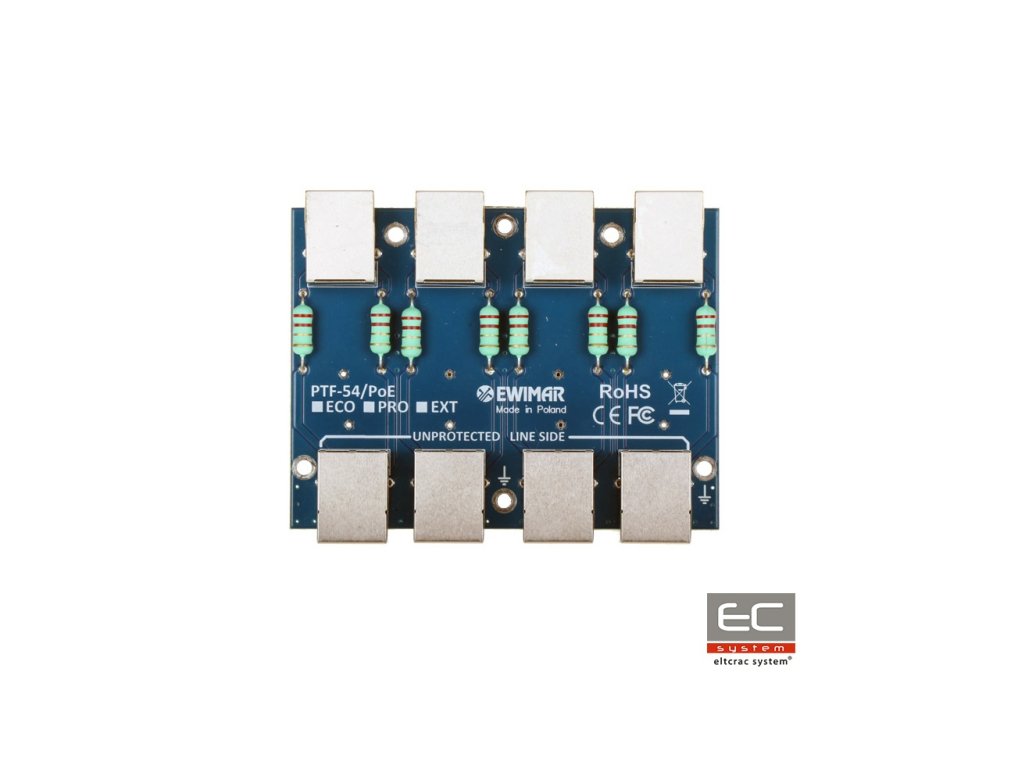

PTF-54-PRO/PoE - 4-kanálový modul prepäťovej ochrany siete LAN - EWIMAR
PTF-54-PRO/PoE je štvorčlánkový modul zodpovedný za ochranu proti prepätiu, okrem iného pre IP kamery, LAN switche, routery, WiFi prístupové body a iné zariadenia pracujúce v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategorií 5, 5e a 6. Modul je určený pre siete 10Base-T, 100Base-T. PTF-54-PRO/PoE je určený na ochranu zariadení inštalovaných mimo budov. Vynikajúce parametre prenosu dát a vysoká nárazová odolnosť sú dosiahnuté vďaka využitiu PCB so veľmi hrubým obsahom medi, presným vedením obvodov a použitím inovatívnych komponentov. Na oboch stranách (chránená - DEVICE a nechránená - LINE) sa používajú konektory RJ-45, vďaka čomu môžu byť moduly spojené s ďalšími patch panelmi, ktoré tvoria zakončenia LAN káblov. Zariadenie by sa nemalo používať v spojení s bežnými patch panelmi s LSA (Krone) konektormi, pretože ich obvody majú príliš nízku nárazovú odolnosť a môžu byť poškodené pri prepätí. Ako zakončenie LAN káblov je najlepšie použiť patch panely s modulmi typu Keystone. Na inštaláciu je potrebné použiť dedikovanú základňu PTU/PTF-5-RACK, ktorá obsahuje maximálne 4 moduly rôznych typov, alebo jednu modulovú skrinku PTF-5-BOX. Uzemenie zariadenia sa vykonáva pomocou montážnych skrutiek skrinky Rack, čím sa zabezpečuje jednoduchá údržba, výmena alebo rozšírenie modulu. Pripojenie je realizované pomocou priloženého kábla, ktorý je pripevnený k spoločnému uzemňovaciemu bodu skrinky.
Spôsob inštalácie modulov v dedikovanej skrinke Rack
Spôsob inštalácie modulu v plastovej skrinke
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 4 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, skrtá kategória 5, 5e a 6 |
| Vstupný konektor (kábel) | Konektor RJ-45 |
| Výstupný konektor (zariadenie) | Konektor RJ-45 |
| Druhy použitých káblov | UTP / FTP kategória 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA na každý vodič (spolu 14kA) |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet stupňov ochrany | 2 (GDT, TVS) |
| Oddeľujúci prvok | Výbojový rezistor |
| Linka PoE | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard práce PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, voľba A: 0,6W @48VDC IEEE 802.3af, voľba B: 0,35W @48VDC IEEE 802.3at, voľba A: 1,6W @54VDC IEEE 802.3bt, Typ 3, voľba AB: 1,2W @54VDC *) dáta pre maximálne predpokladané zaťaženie |
| Spoločné charakteristiky | |
| Rozmery | 100 x 80 x 18 (mm) |
| Použitie | Vnútri |
| Spôsob montáže | Montáž v plastovej skrinke alebo v skrinke RACK 19" |
| Tesnosť skrinky | netýka sa |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750441 |
