PTF-54-EXT/PoE - 4-kanálový modul prepäťovej ochrany pre LAN siete - EWIMAR

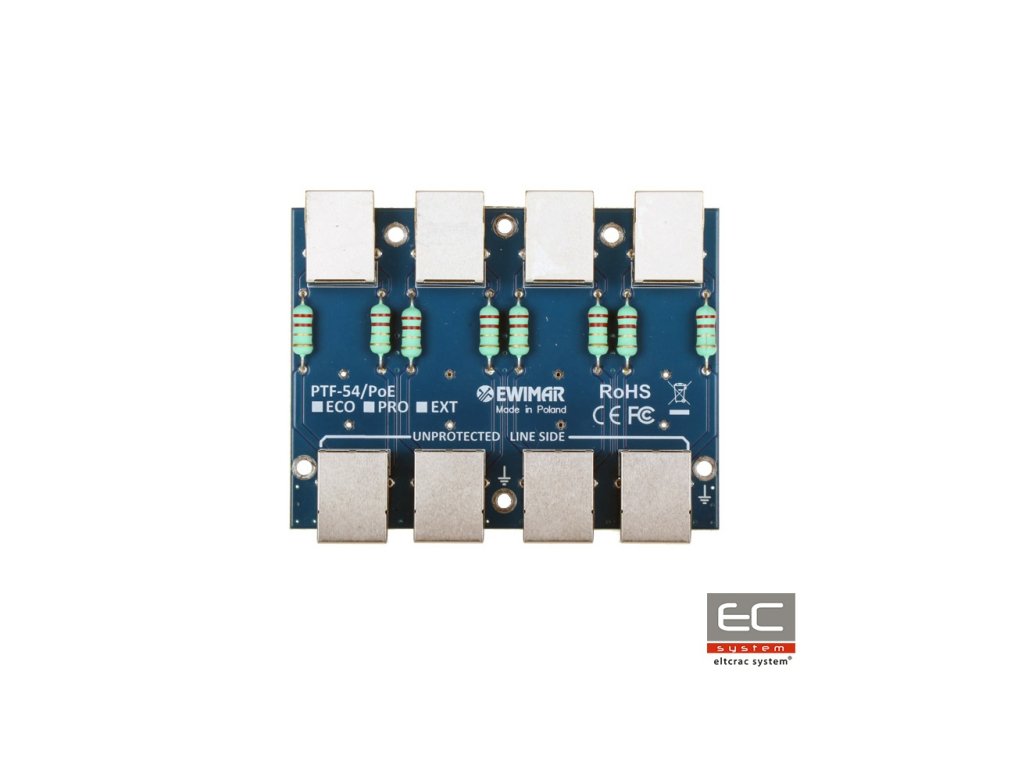

PTF-54-EXT/PoE je štvor-kanálový modul zodpovedný za ochranu pred prepätím napríklad IP kamier, LAN switchov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v sieťach 100Mbit. Zariadenie je kompatibilné s kabelážou UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 10Base-T, 100Base-T. PTF-54-EXT/PoE je určený na ochranu zariadení inštalovaných mimo budov, ako aj na stĺpoch a kovových konštrukciách. Modul využíva technológiu MOSFET, vďaka ktorej je možné dosiahnuť veľmi vysokú úroveň ochrany ako pred prepätím, tak aj pred náhlymi zmenami potenciálnych rozdielov. Vynikajúce parametre prenosu dát a vysoká odolnosť voči nárazom boli dosiahnuté použitím PCB dosiek s veľmi hrubým obsahom medi, presným vedením obvodov a aplikáciou inovatívnych komponentov. Na obidvoch stranách (chránenej - DEVICE a nechranenej - LINE) boli použité zásuvky RJ-45, čo umožňuje, aby moduly boli spájané s inými patch panelmi, ktoré slúžia ako zakončenie LAN káblov. Zariadenie by nemalo byť používané v spojení so štandardnými patch-panelmi so zásuvkami LSA (Krone), pretože odolnosť ich obvodov voči nárazom je príliš nízka a môžu sa poškodiť v prípade prepätia. Ako zakončenie LAN káblov sa najlepšie používajú patch panely s modulmi typu Keystone. Na montáž by sa mala použiť dedikovaná základňa PTU/PTF-5-RACK, ktorá pojme maximálne 4 moduly rôznych typov, alebo obsahujúca jeden modul skriňa PTF-5-BOX. Uzemenie zariadenia sa realizuje prostredníctvom montážnych skrutiek skrine Rack, čím sa umožňuje jednoduchá údržba, výmena alebo rozšírenie modulu. Pripojenie sa realizuje pomocou priloženého kábla, ktorý je pripevnený k spoločnému uzemňovaciemu bodu skrine.
Spôsob montáže modulov v dedikovanej skrini Rack
Spôsob montáže modulu v plastovej skrini
Technická špecifikácia:
| Dátová línia | |
|---|---|
| Počet LAN kanálov | 4 |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45 |
| Výstupný konektor (zariadenie) | Zásuvka RJ-45 |
| Typy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité jednosmerné napätie (línia-zem) UN | 90V DC |
| Maximálne pracovné napätie (línia-zem) UC | 110V DC |
| Úroveň ochrany pri 1kV/s (línia-zem) UP | 600V |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 2kA na každý vodič (14kA celkovo) |
| Menovité jednosmerné napätie (línia-línia) UN | 3,3V DC |
| Maximálne pracovné napätie (línia-línia) UC | 3,5V DC |
| Úroveň ochrany pri 1kV/s (línia-línia) UP C3 | 8V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 2kA s prihliadnutím na činnosť MOSFET |
| Chránené línie | 1-2, 3-6 |
| Kapacita (línia-línia) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériová rezistencia | 6 / líniu |
| Menovitý prúd IN | 300mA / líniu |
| Počet stupňov ochrany | 3 (GDT, MOSFET, TVS) |
| Odspeňovací prvok | Super rýchly MOSFET poistka |
| PoE čiara | |
| Menovité jednosmerné napätie (línia-línia) UN | 58V DC |
| Maximálne pracovné napätie (línia-línia) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, línia-línia) Iimp | 100A |
| Výbojový prúd (8/20µS, línia-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard prevádzky PoE | súlad s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 100 x 80 x 18 (mm) |
| Použitie | Vnútri |
| Spôsob montáže | Montáž v plastovej skrini alebo v skrini RACK 19" |
| Tesnosť skrine | neplatí |
| Prevádzková teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750465 |
