PTF-54-ECO/PoE - 4-kanálový modul prepäťovej ochrany sieť LAN - EWIMAR

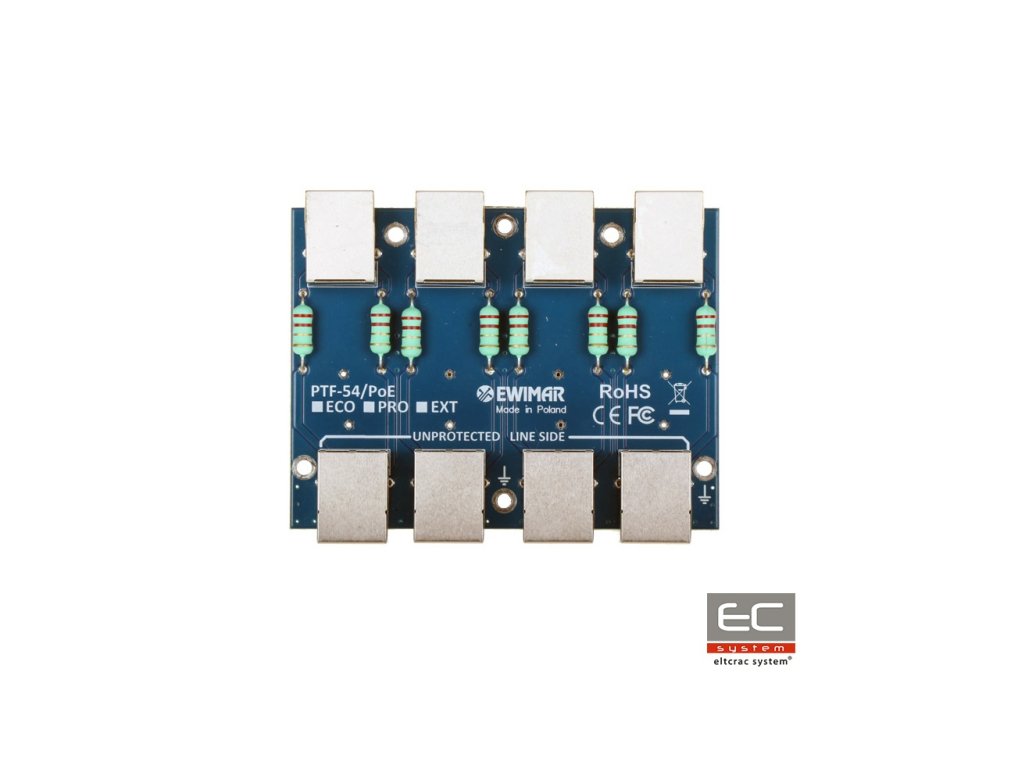

PTF-54-ECO/PoE je štvor-kanálový modul zodpovedný za ochranu proti prepätiu mimo iného IP kamier, LAN prepínačov, routerov, prístupových bodov WiFi a iných zariadení pracujúcich v sieťach 10Mbit a 100Mbit. Zariadenie je kompatibilné so zapojeniami UTP a FTP kategórie 5, 5e a 6. Modul je určený pre siete 10Base-Tx, 100Base-T/Tx. PTF-54-ECO/PoE je určený na ochranu zariadení nainštalovaných vo vnútri budov. Výborné parametre prenosu dát a vysoká odolnosť proti impulzom sú dosiahnuté vďaka využitiu PCB dosiek s veľmi vysokým obsahom medi, presnému vedeniu obvodov a použitiu inovatívnych komponentov. Modul má účinnosť impulznej odolnosti minimálne 100A na každý obvod kábla LAN s priamym odvádzaním náboja do zeme. Na oboch stranách (chránenej - DEVICE a nechranenej - LINE) boli použité konektory RJ-45. Na montáž je potrebné použiť základňu PTU/PTF-5-RACK alebo kryt PTF-5-BOX, do ktorých sa zmestí jeden modul. Uzemnenie zariadenia prebieha cez montážne skrutky krytu Rack, čo umožňuje jednoduchú údržbu, výmenu alebo rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý je pripevnený k spoločnému bodu uzemnenia krytu.
Spôsob montáže modulov v dedikovanej kryte Rack
Spôsob montáže modulu v plastovom kryte
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet kanálov LAN | 4 |
| Podporované typy sietí LAN | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Konektor RJ-45 |
| Výstupný konektor (zariadenie) | Konektor RJ-45 |
| Druhy použitých káblov | UTP/FTP kategórie 5, 5e a 6 |
| Nominálne DC napätie (linka-zem) UN | 90V DC |
| Maximálne prevádzkové napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Impulzný prúd (8/20µS, linka-zem) Iimp | 100A |
| Nominálne DC napätie (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Impulzný prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2 / linka |
| Nominálny prúd IN | 300mA / linka |
| Počet ochranných stupňov | 1 (hybridný) |
| PoE linka | |
| Nominálne DC napätie (linka-linka) UN | 58V DC |
| Maximálne pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Impulzný prúd (8/20µS, linka-linka) Iimp | 100A |
| Impulzný prúd (8/20µS, linka-zem) Iimp | 100A |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| Štandard pracovného PoE | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC IEEE 802.3af, možnosť B: 0,13W @48VDC IEEE 802.3at, možnosť A: 0,68W @54VDC IEEE 802.3bt,, typ 3 možnosť AB: 0,8W @54VDC *) údaje pre maximálnu predpokladanú záťaž |
| Spoločné vlastnosti | |
| Rozmery | 100 x 80 x 18 (mm) |
| Použitie | vnútri |
| Spôsob montáže | Montáž v plastovom kryte alebo v RACK 19" kryte |
| Tesnosť krytu | neaplikovateľné |
| Pracovná teplota | -30°C~60°C |
