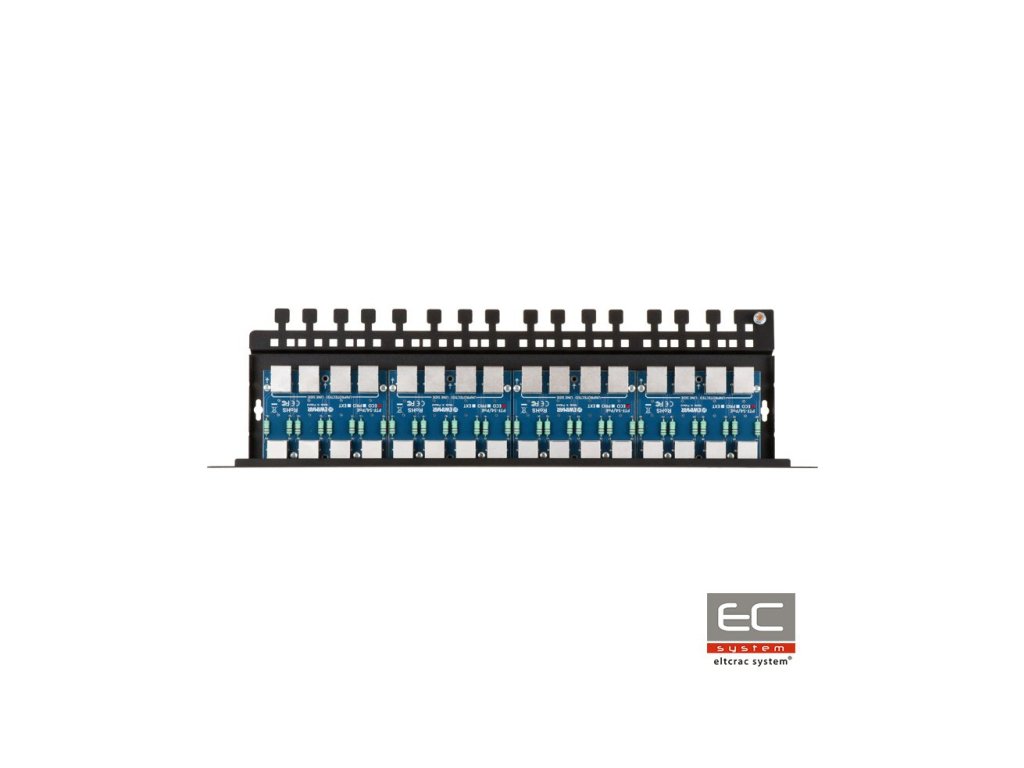

PTF-516R-PRO/PoE - 16-kanálová ochrana siete LAN - EWIMAR
Kód: EC-23520Podrobný popis
PTF-516R-PRO/PoE - 16-kanálová ochrana siete LAN - EWIMAR
PTF-516R-PRO/PoE je šestnásťkanálová ochrana zodpovedná za prepäťovú ochranu napr. IP kamier, LAN prepínačov, routerov, WiFi prístupových bodov a iných zariadení pracujúcich v 100Mbit sieťach. Zariadenie je kompatibilné s káblami UTP a FTP kategórie 5 , 5e a 6. Ochrana je určená pre siete 10Base-T a 100Base-T. Zariadenie tvoria štyri moduly PTF-54-PRO/PoE, namontované na dedikovanom základe PTU/PTF-5RACK. PTF-516R-PRO/PoE je určený na ochranu zariadení inštalovaných mimo budov. Vynikajúce prenosové parametre a vysoká odolnosť proti rázom sú dosiahnuté vďaka použitiu PCB doštičiek s veľmi hrubým obsahom medi, presnému vedeniu obvodov a použitiu inovatívnych komponentov. Na oboch stranách (chránená - DEVICE a nechránená - LINE) sú použité zásuvky RJ-45 , vďaka čomu môžu byť moduly spojené s inými patch panelmi, ktoré tvoria zakončenia LAN káblov. Zariadenie by nemalo byť použité v spojení so štandardnými patch panelmi so zásuvkami LSA (Krone), pretože odolnosť ich obvodov proti rázu je príliš malá a môžu sa poškodiť v momente prepätia. Ako zakončenie LAN káblov je najlepšie používať patch panely s modulmi typu Keystone. Zemnenie zariadenia sa vykonáva cez montážne skrutky krytu Rack, čo umožňuje jednoduchú údržbu, výmenu či rozšírenie modulu. Pripojenie sa vykonáva pomocou priloženého kábla, ktorý je pripevnený k spoločnému uzemňovaciemu bodu krytu. Odporúčaným spôsobom zabezpečenia najvyššej úrovne ochrany je použitie ochrany na oboch stranách káblov: viac-kanálové na strane LAN prepínača a jednotlivé na strane koncových zariadení.
Komplexná ochrana systému priemyselnej televízie
Technická špecifikácia:
| Dátová linka | |
|---|---|
| Počet LAN kanálov | 16 |
| Možnosť rozšírenia | Nie, iba výmena za iné moduly |
| Podporované typy LAN sietí | 10Base-T, 100Base-T, krútená dvojlinka kategórie 5, 5e a 6 |
| Vstupný konektor (kábel) | Zásuvka RJ-45, tienená |
| Výstupný konektor (zariadenie) | Zásuvka RJ-45, tienená |
| Druhy používaných káblov | UTP / FTP kategórie 5, 5e a 6 |
| Menovité napätie DC (linka-zem) UN | 90V DC |
| Maximálne pracovné napätie (linka-zem) UC | 110V DC |
| Úroveň ochrany 1kV/s (linka-zem) UP | 600V |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA na každý vodič (14kA spolu) |
| Menovité napätie DC (linka-linka) UN | 3,3V DC |
| Maximálne pracovné napätie (linka-linka) UC | 3,5V DC |
| Úroveň ochrany 1kV/s (linka-linka) UP C3 | 20V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Chránené linky | 1-2, 3-6 |
| Kapacita (linka-linka) @1MHz | 6-15pF |
| Kapacita (linka-zem) @1MHz | 1-2pF |
| Sériová rezistencia | 2,2 / linku |
| Menovitý prúd IN | 300mA / linku |
| Počet stupňov ochrany | 2 (GDT, TVS) |
| Oddelený prvok | Rázový odpor |
| Linka PoE | |
| Menovité napätie DC (linka-linka) UN | 58V DC |
| Maximálne pracovné napätie (linka-linka) UC | 64V DC |
| Úroveň ochrany UP | 93V |
| Výbojový prúd (8/20µS, linka-linka) Iimp | 100A |
| Výbojový prúd (8/20µS, linka-zem) Iimp | 2kA |
| Chránené páry | (1+2)-(3+6), (4+5)-(7+8) |
| PoE pracovný štandard | v súlade s IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty výkonu PoE na ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC IEEE 802.3af, možnosť B: 0,35W @48VDC IEEE 802.3at, možnosť A: 1,6W @54VDC IEEE 802.3bt, Typ 3, možnosť AB: 1,2W @54VDC *) údaje pre maximálne predpokladané zaťaženie |
| Spoločné vlastnosti | |
| Rozmery | 480 x 41 x 130 (mm) |
| Aplikácia | Ochrana zariadení inštalovaných mimo budov |
| Spôsob montáže | Montáž v Rack 19" skrini |
| Tesnosť krytu | neplatí |
| Pracovná teplota | -30C~60C |
Dodatočné parametre
| Kategória: | Príslušenstvo k priemyselným kamerám |
|---|---|
| EAN: | 5904041750090 |
